DVI延長機

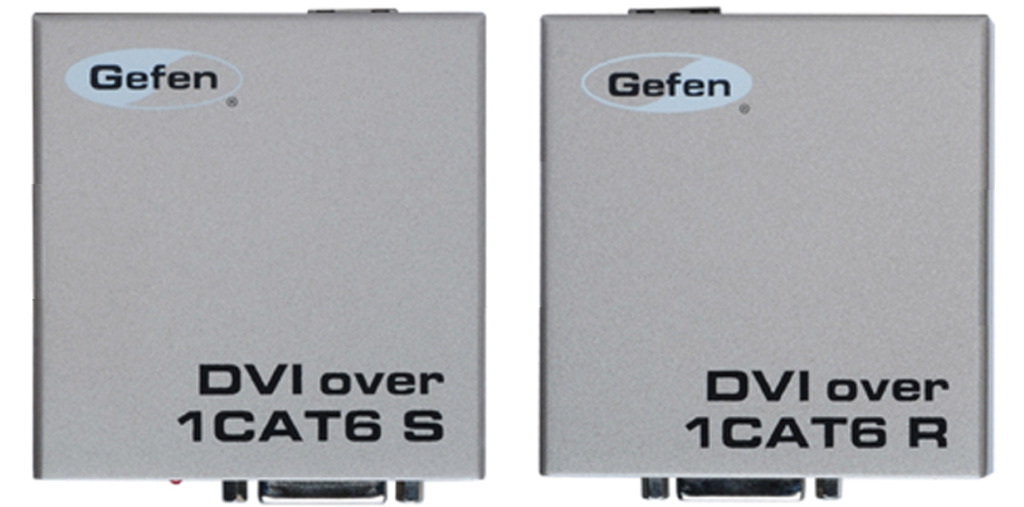

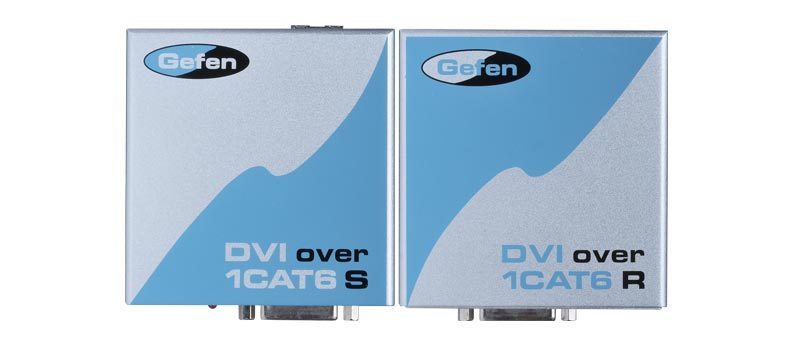

EXT-DVI-1CAT6
※本製品はメーカー生産完了品です。(2014.1)
後継機種:
EXT-DVI-1CAT5-SR

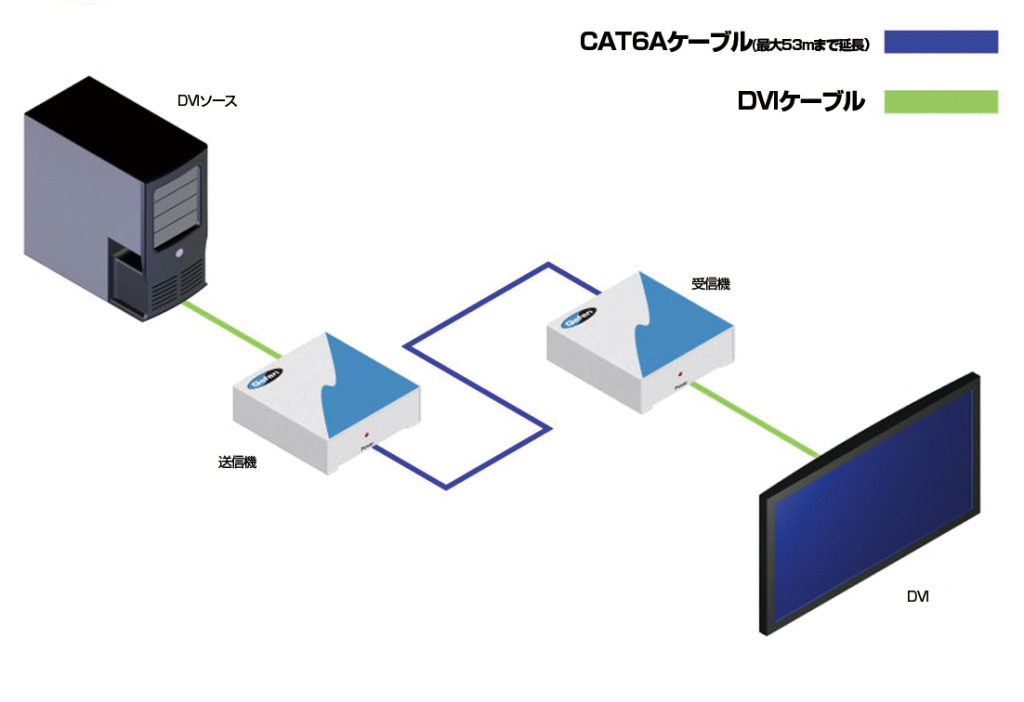

DVI信号を60mまで延長(CAT6A 1本使用)


EXT-DVI-1CAT6

EXT-DVI-1CAT6 EXT-DVI-1CAT6

・ 最大対応解像度:1920×1200@60Hz、1080p
・ DVI 1.1に対応。
・ HDCPパススルー。
・ EQ(イコライジング)機能。
※ CAT-6aケーブル(TIA/EIA-568-B)を使用する事を前提に設計されています。CAT-6aケーブル以外のケーブルを使用しても動作しますが、製品本来の性能を保証できません。配線には、CAT-6aケーブル(Gefen:CAB-CAT6AB)または、シールドタイプ(STP)のCAT-6aケーブル(Gefen:CAB- CAT6ASシリーズ)の使用を推奨します。
※ 複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※ 送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
ビデオアンプ帯域:165 MHz
最大対応解像度:1920×1200@60Hz、1080p
入力DDC信号:5Vp-p(TTL)
入力ビデオ信号:1.2Vp-p

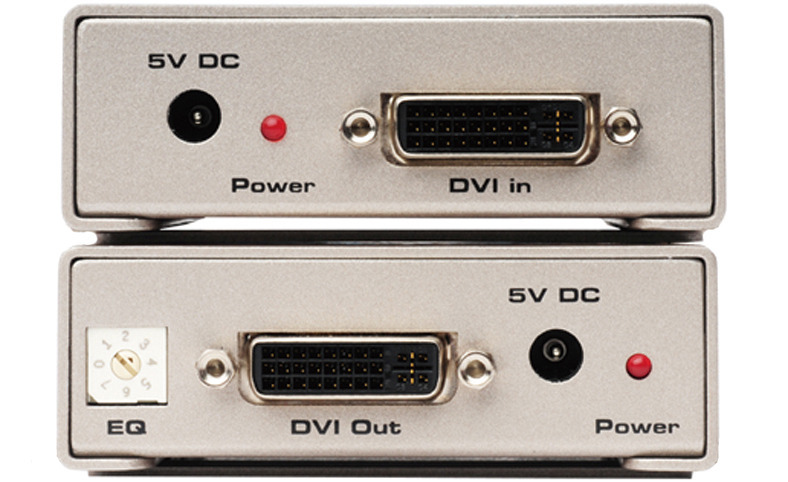

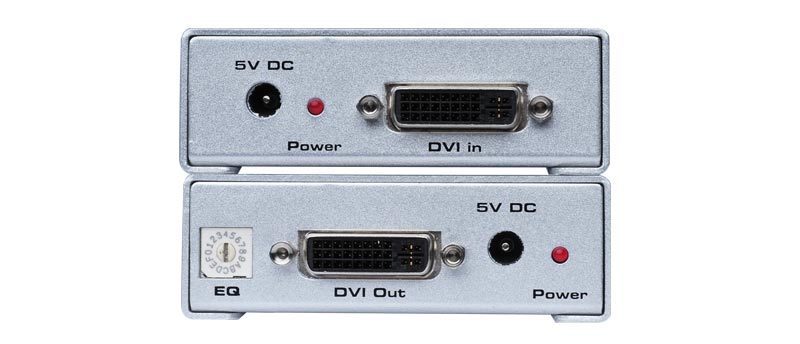

DVI入出力端子:DV(I 24ピン、メス)×2

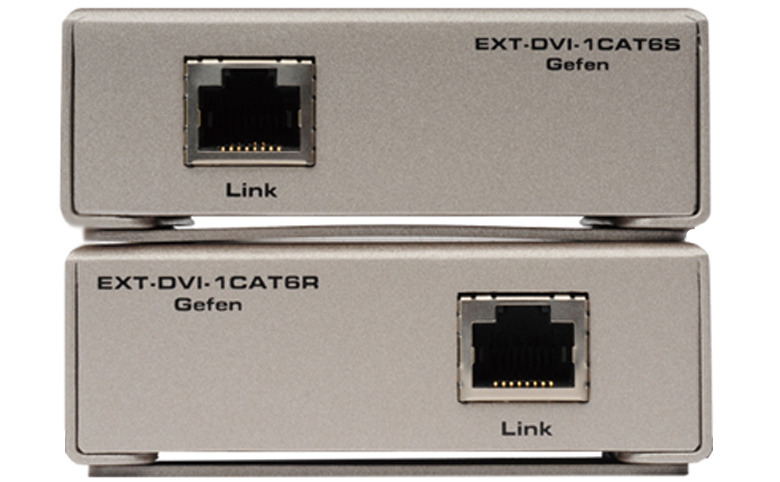

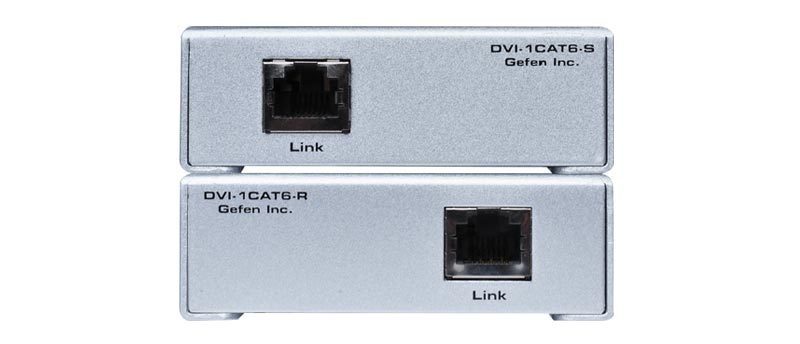

リンク端子:RJ-45(シールド)
電源:DC5V、最大10W(送信機、受信機とも)
寸法・質量:W83×H29×D85mm※、0.2kg(送信機、受信機とも)
梱包内容:本体(送信機、受信機)、電源アダプター×2、DVIケーブル(1.8m)×1
※突起部含まず
EXT-DVI-1CAT6
PDFファイル56KB  DXFファイル122KB
