EXT-VGAKA-LANS-TX(送信機)EXT-VGAKA-LANS-RX(受信機)

VGA, USB, RS-232, IR,双方向音声をネットワーク経由で延長・配信

●EXT-VGAKA-LANS-TX　　 円（税抜 円） [送信機]　※在庫限り
●EXT-VGAKA-LANS-RX　　  [受信機]　※在庫限り→完了
　
Syner-G

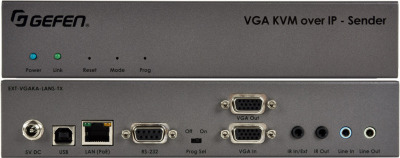

EXT-VGAKA-LANS-TX
▲EXT-VGAKA-LANS-TX

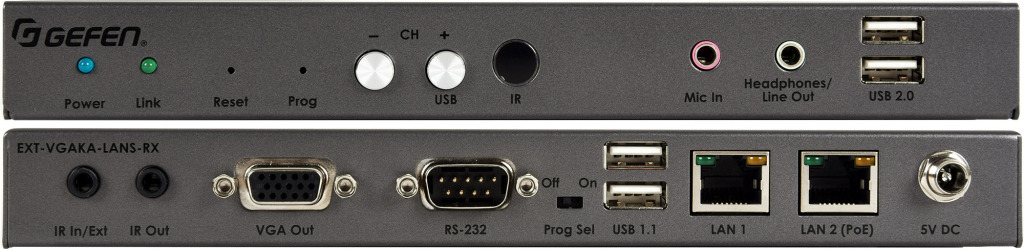

EXT-VGAKA-LANS-RX
▲EXT-VGAKA-LANS-RX











▼対応信号：VGA | 3.5mmステレオミニ | RS-232 | USB | IR
▼コントロール：Syner-G | WebGUI | 本体スイッチ

■ ギガビットローカルネットワークに接続して、VGA、USB、IR、RS-232などを延長・分配。
■ 複数の送信機、受信機を同一ネットワーク内で使用することで、マトリクス出力が可能。
■ 異なるビデオフォーマット（HDMI、DVI、DP）のOver IPと混在して、相互にフォーマット変換が可能。
■ VESA、CEA規格の入力に対応。
■ 最大出力解像度：1920×1200@60Hz（WUXGA）、1080pフルHD
■ 送信機には、ローカルモニター用出力を搭載。
■ 各ワークステーションのキーボード・マウスをリアルタイムで操作可能なKMエミュレーション機能搭載。
■ 最大16×16のビデオウォールを構成。縦横の接続台数は自由に設定可能。
■ スケーラー機能搭載でさまざまなコンテンツやディスプレイにも対応。
■ ひとつのネットワーク内に、送信機は最大39,900台、送受信機合わせて最大65,000台を設置可能。 ※使用環境により変わります。
■ 802.3af PoE規格に準拠。
■ 受信機に2ポートのギガビットスイッチを装備し、このうち1ポートがPoEに対応。

▼システム要件
・マルチキャスト（IGMP）、8k以上のジャンボフレームに対応し、これらの機能を有効にしたギガビット対応のL2スイッチが必要です。
送信機：108,000円（税抜 100,000円） 　 受信機：108,000円（税抜 100,000円）
■EXT-VGAKA-LANS-TX(送信機)
  • 送信機本体
  • ゴム足×4
  • ラックマウントトレイ(EXT-RACK-1U-GRY)用ネジ×4
  • L型取付金具一式
  • 電源アダプター(EXT-PS526AIP-LP-6)×1
■EXT-VGAKA-LANS-RX(受信機)
  • 受信機本体
  • ゴム足×4
  • ラックマウントトレイ(EXT-RACK-1U-GRY)用ネジ×4
  • L型取付金具一式
  • 電源アダプター(EXT-PS54AULPN-6)×1
  • 電源コード×1





■EXT-VGAKA-LANS-TX(送信機)
最大対応解像度 WUXGA（ 1920×1200@60Hz）
1080pフルHD（ 1920×1080@60Hz）
ビデオ端子 VGA HD-15(メス)×1
ビデオローカル出力端子 VGA HD-15(メス)×1
音声入力端子 3.5mm ステレオミニ×1(ライン)
音声出力端子 3.5mm ステレオミニ×1(ライン)
USBポート Type B×1
RS-232端子 D-Sub9ピン(メス)×1
IR In/Ext端子 3.5mm ステレオミニ×1
IR出力端子 3.5mm モノラルミニ×1
イーサネット端子 RJ-45(シールド、PoE)×1
電源 DC5VまたはPoE
寸法・質量 W214×H43×D150ｍｍ※、約1kg

■EXT-VGAKA-LANS-RX(受信機)
最大対応解像度 WUXGA（ 1920×1200@60Hz）
1080pフルHD（ 1920×1080@60Hz）
ビデオ端子 VGA HD-15(メス)×1
音声入力端子 3.5mm ステレオミニ×1(マイク)
音声出力端子 3.5mm ステレオミニ×1(ライン)
USBポート Type A(USB2.0)×2、Type A(USB1.1)×2
RS-232端子 D-Sub9ピン(オス)×1
IR In/Ext端子 3.5mm ステレオミニ×1
IR出力端子 3.5mm モノラルミニ×1
イーサネット端子 RJ-45(シールド)×1、RJ-45(シールド、PoE)×1
電源 DC5VまたはPoE
寸法・質量 W214×H25×D150ｍｍ※、約900g

※突起部含まず

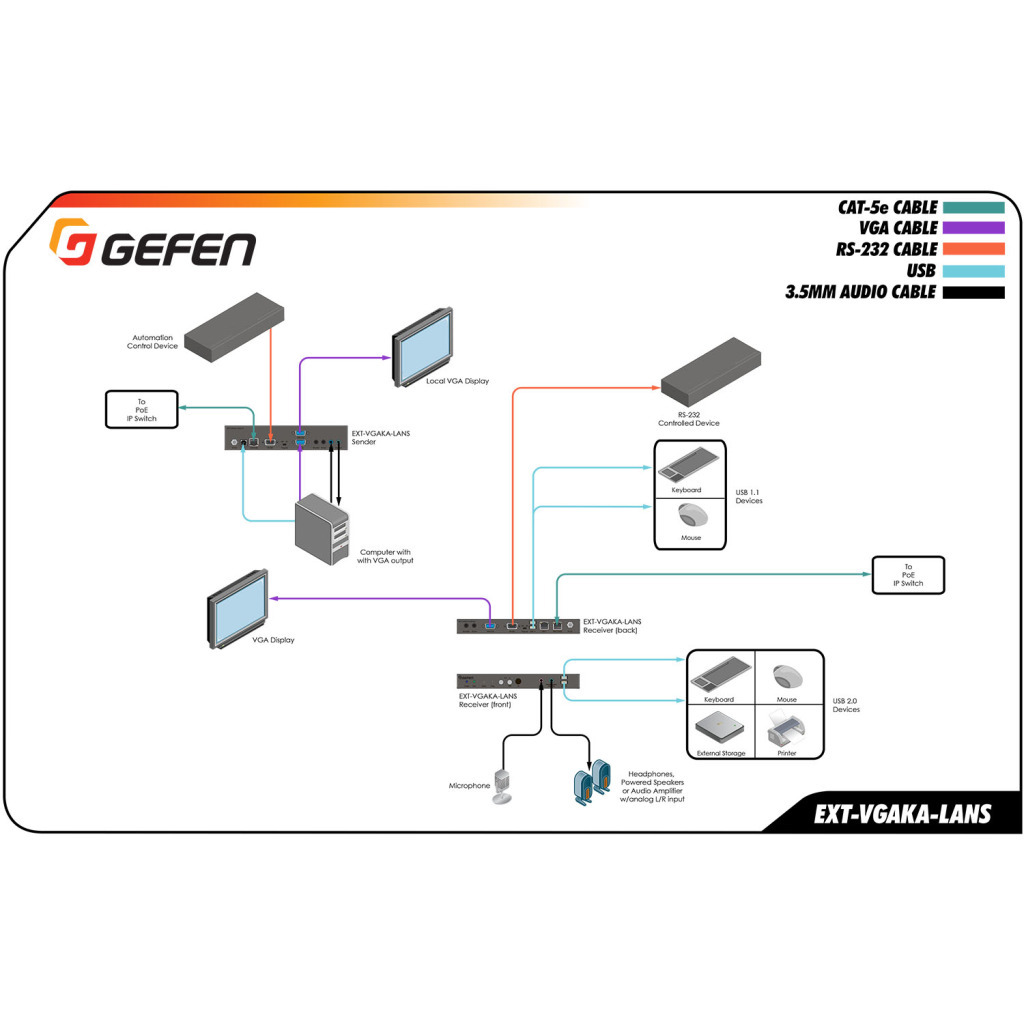

EXT-VGAKA-LANS接続例
▼取扱説明書
取扱説明書

▼仕様書
準備中です。
