DVI延長機
EXT-DVI-FM500

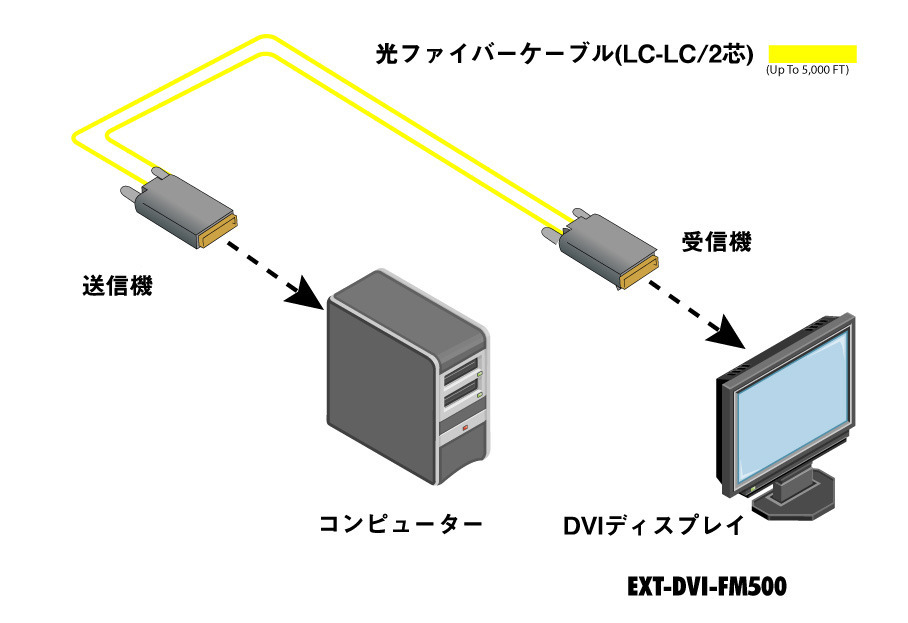

光ファイバーケーブル(シングルモード)でDVI信号を最大1500m延長

円(税抜 円)

EXT-DVI-FM500EXT-DVI-FM500

EXT-DVI-FM500

EXT-DVI-FM500

▼対応信号:DVI
▼延長可能距離
  ・ 2芯LC-LCシングルモード…1500m
  ・ 2芯LC-LCマルチモード……450m
▼伝送対応ケーブル
 ・ LC-LCシングルモード(8/125μmもしくは9/125μm)
 ・ LC-LCマルチモード(50μmもしくは62.5μm)
▼必要ケーブル数・ 伝送対応ケーブルいずれか2芯



■ 最大対応解像度:1920×1200
■ DDWG DVI仕様準拠。
■ 表示機器のEDIDを送信機に記録してソース機器に送出可能なバーチャルEDID機能。
■ 光ファイバーケーブルにより、EMIの影響を受けにくいシステムを構築可能。

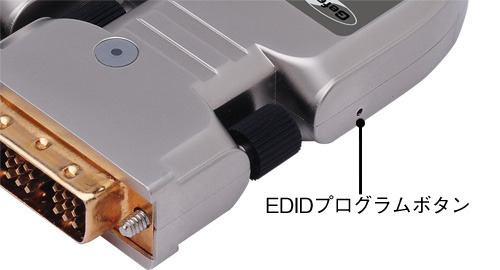

EXT-DVI-FM500 EDIDプログラムボタン

※ビデオ解像度には対応しません。
※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

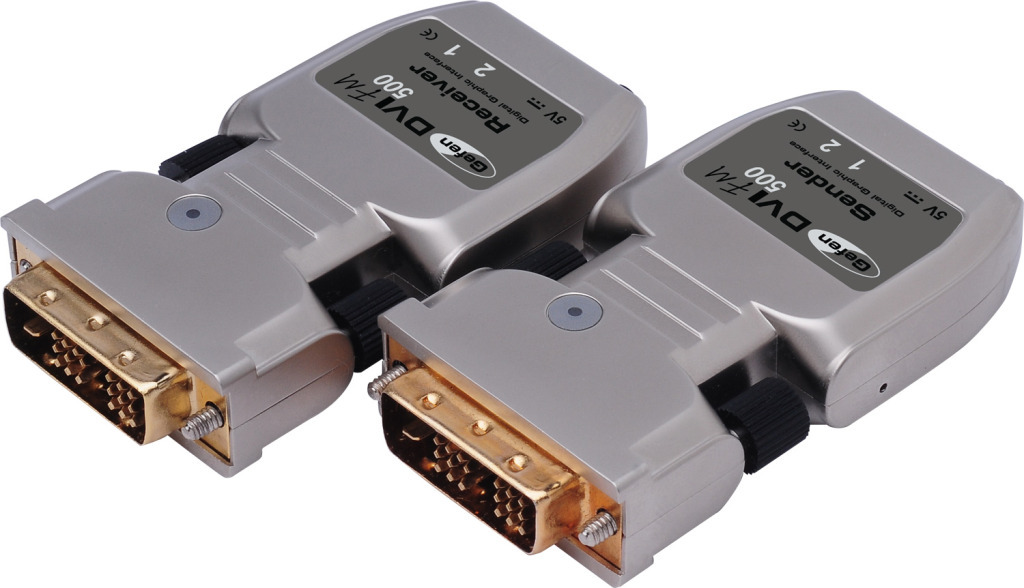

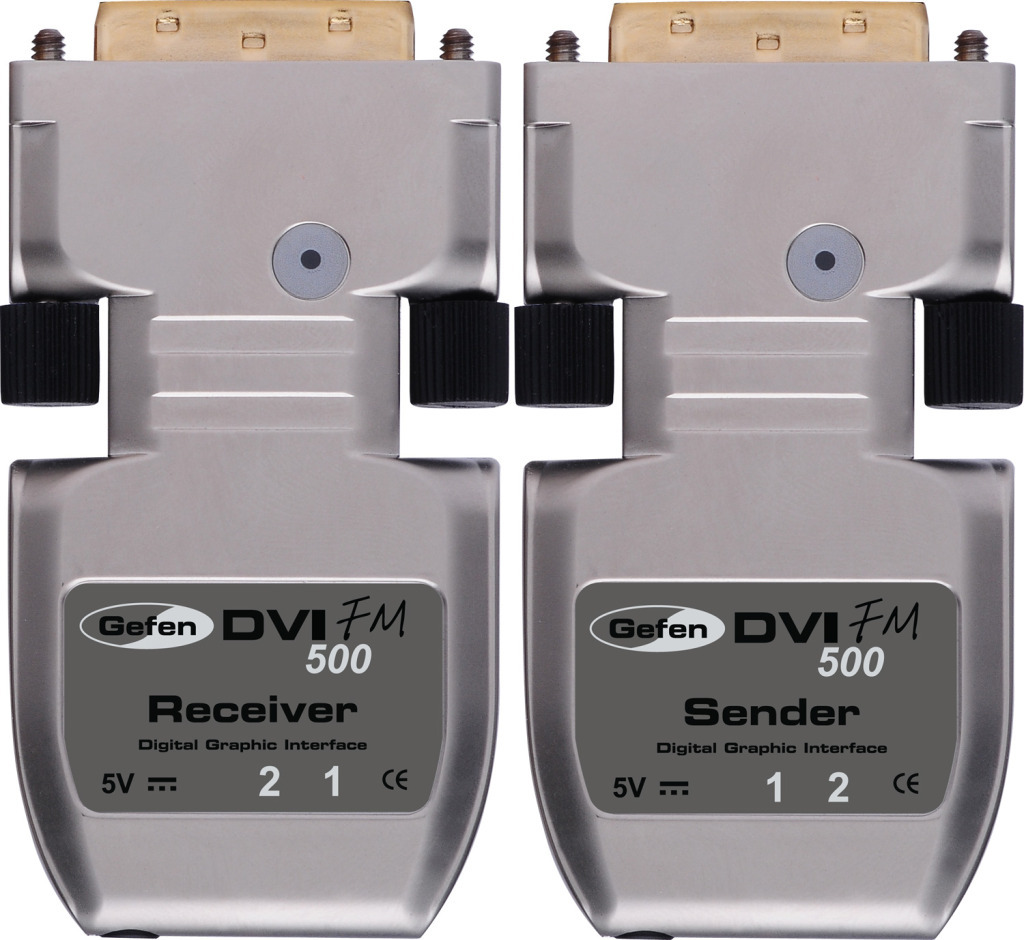

本体(送信機、受信機)
電源アダプター(EXT-PS51AIP-1.3-6)×2

  送信機 受信機
ビデオアンプ帯域 165MHz
最大対応解像度

1920×1200

入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)

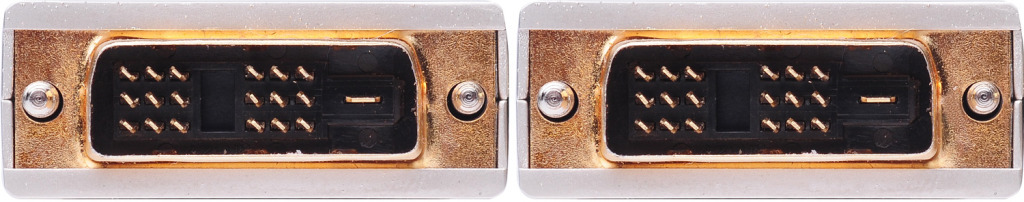

ビデオ入出力端子 DVI-D(19ピン、オス)×1

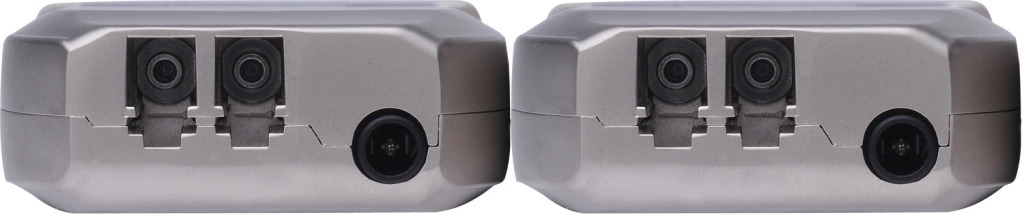

リンク端子 LCコネクター×2
動作保証温度 0~+50℃
保管保証温度 -10~+85℃
動作保証湿度 5~85%
電源 DC5V DC5V、最大2.5W
寸法・質量 W39×H15×D69mm(※)、90g
梱包内容 本体(送信機、受信機)、電源アダプター×2

※突起部含まず

EXT-DVI-FM500
▼取扱説明書
ダウンロードページへ移動します。

▼仕様書
ダウンロードページへ移動します。


EXT-DVI-FM500

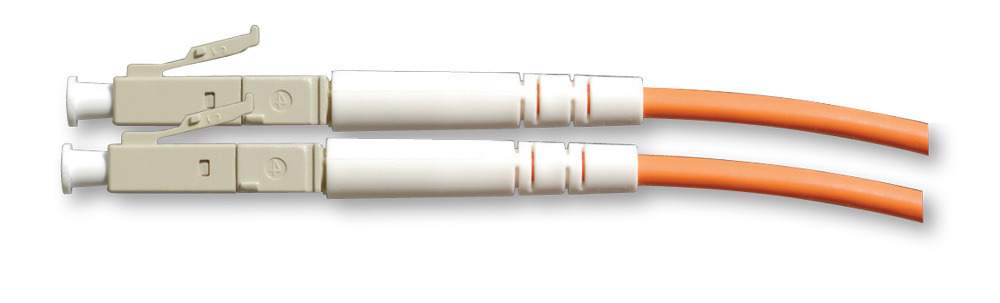

CAB-2LC
