3G/HD-SDIスケーラー
EXT-HDSDI-2-DVISSL

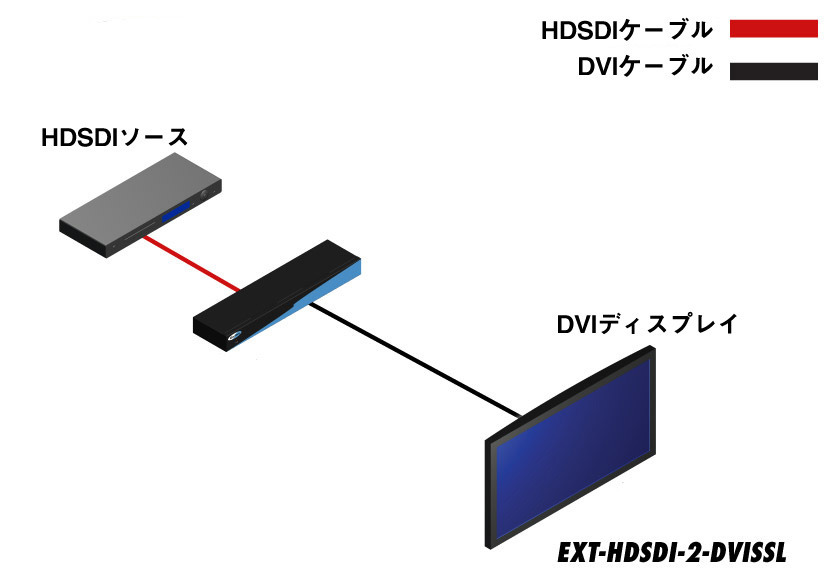

HD/SD-SDI信号をDVI信号に変換・スケーリング
円(税抜 円) ※在庫限り(2016.1)
Genlock

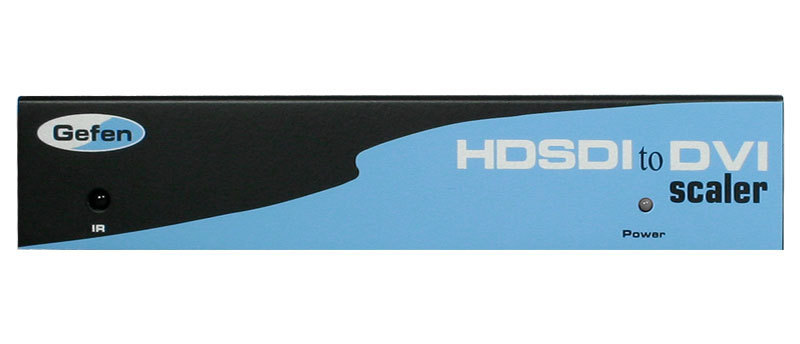

EXT-HDSDI-2-DVISSL
EXT-HDSDI-2-DVISSL

▼対応信号
  入力:HD/SD-SDI
  出力:DVI | RCA

▼コントロール:IRリモコン | RS-232


■ HD/SD-SDI入力に対応。
■ 10bit処理により、広大なダイナミックレンジ、高精細な解像力を実現。
■ フレームレート変換機能。
■ 色補正。
■ ノイズリダクション。
■ ディテールエンハンスメント。
■ ガンマ調整。
■ アスペクトセレクト。
■ 視認性の高い液晶ディスプレイでのシステム設定が可能。
■ カラーパターン・クロスハッチの2種類のテストパターン出力機能。
■ リファレンス入力。
※リファレンス入力はSDI出力周波数の倍数周波数に対応しています。
■ OSD(オンスクリーンディスプレイ)メニューで操作、設定が可能。

▼ビデオ入力対応解像度

480i 720p/50 1080p/23.98 1080sf/30 480p
720p/59.94 1080p/24 2K-p/23.98 576i 720p/60
1080p/25 2K-p/24 576p 1035i/59.94 1080p/29.97
2K-sf/23.98 720p/23.98 1035i/60 1080p/30 2K-sf/24
720p/24 1080i/50 1080sf/23.98 720p/25 1080i/50M
1080sf/24 720p/29.97 1080i/59.94 1080sf/25 720p/30
1080i/60 1080sf29.97

▼ビデオ出力対応解像度

480i 720p/50 1080p/23.98 2K-p/23.98 480p
720p/59.94 1080p/24 2K-p/24 576i 720p/60
1080p/25 576p 1035i/59.94 1080p/29.97 720p/23.98
1035i/60 1080p/30 720p/24 1080i/50 1080p/50
720p/25 1080i/50M 1080p/50M 720p/29.97 1080i/59.94
1080p/59.94 720p/30 1080i/60 1080p/60

▼PC入出力対応解像度

640x350/85 1024x768/75 1280x1024/85 1920x1200/60 640x400/85
1024x768/85 1360x768/60 2048x1080 640x480/60 1280x854
1366x768/60 640x480/75 1152x864/75 1366x923/50 640x480/85
1280x768/60 1440x900/60 800x600/60 1280x960/60 1440x1080/60
800x600/75 1280x960/85 1600x1024 800x600/85 1280x1024/60
1600x1200/60 1024x768/60 1280x1024/75 1680x1050/60



  • 本体
  • D-Sub9ピンケーブル(1.8m、M-F)×1
  • IRリモコン×1
  • ラックマウント金具一式
  • 電源アダプター(EXT-PS54AULPN)×1
入力ビデオ帯域 1.485Gbps
出力ビデオ帯域 165MHz(シングルリンクDVI-D)
最大入力解像度 2048×1080@24Hz
最大出力解像度 1920×1200@60Hz

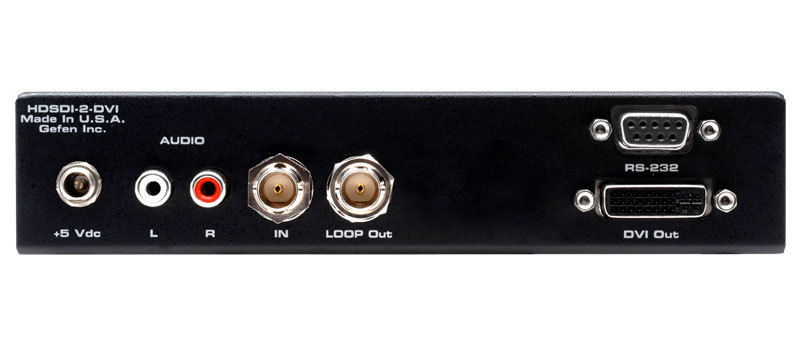

ビデオ出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1
SDI/HD-SDI端子 BNC(メス)×1
SDI/HD-SDIループ出力端子 BNC(メス)×1
RS-232端子 D-Sub9ピン(メス)×1
オーディオ出力端子 アナログLR(RCA)×1
電源 DC5V、最大20W
寸法・質量 W214×H42×D173mm、600g
※突起部除く

▼付属のIRリモコン
RMT-8HDS-IR
EXT-HDSDI-2-DVISSL
▼取扱説明書

取扱説明書ダウンロード

▼仕様書

仕様書ダウンロード
