HDMI/KVM延長機

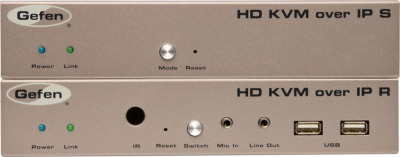

EXT-HDKVM-LANTX(送信機)
EXT-HDKVM-LANRX(受信機)
ローカルネットワーク経由で、HDMI、USBなどを延長するOver IP延長機

EXT-HDKVM-LANTX  円(税抜 円) [送信機]
EXT-HDKVM-LANRX  円(税抜 円) [受信機]
EXT-HDKVM-LAN  円(税抜 円) [送受信機セット]  ※在庫限り(2016.1)
hdcpSyner-G

EXT-HDKVM-LAN

EXT-HDKVM-LAN

VideoOverIPについて

▼対応信号:HDMI1.3 | 3.5mmステレオミニ | RS-232 | USB | IR
▼コントロール:Syner-G | WebGUI

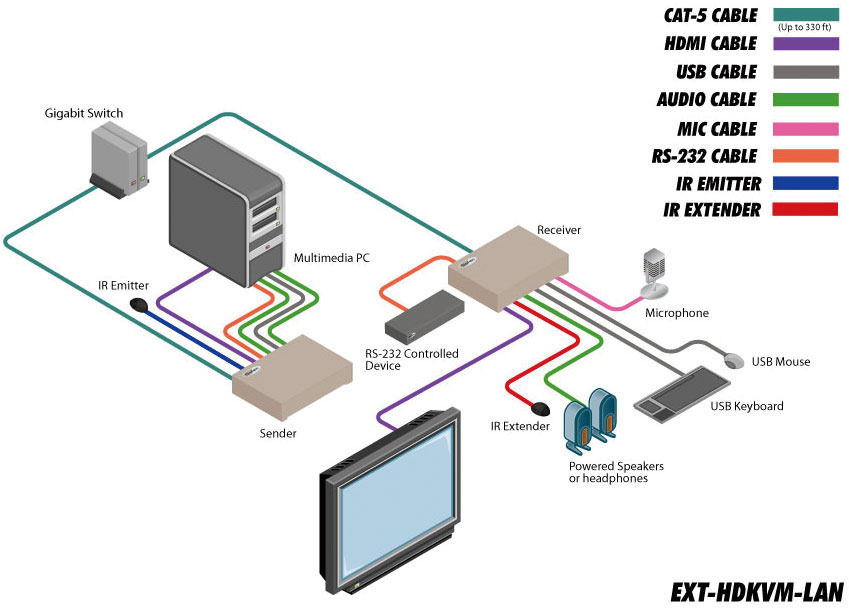

Syner-G Software Suite ■ ギガビットローカルネットワークに接続して、HDMI、USBなどを延長・分配。
■ 複数の送信機、受信機を同一ネットワーク内で使用する事で、マトリクス出力が可能。
■ 対応信号:HDMI、USB2.0/1.1、音声(双方向アナログ)、IR
■ 最大対応解像度:1080p、1920×1200
■ HDMI対応:12bit Deep color、LPCM7.1、Dolby TrueHD、DTS-HD Master Audio、Lip-syncパススルー
■ HDCP準拠。
■ USB転送レート:480Mbps
■ 500mA/ポートの電力供給可能。
■ EXT-DVIKVM-LAN(p.13)、EXT-VGAKVM-LAN(p.15)と組み合わせて使用可能。
Gefen製品専用のマネージメント・ソフトウェアSyner-G Software Suiteに対応。
■ 本体の設定は、Web GUIに対応。
■ 動画モード、静止画モードを選択。
■ IR伝送機能によるソース機器の操作に対応。
■ 一つのネットワーク内に、最大256台の送信機と65,000台の受信機が設置可能(使用環境により変わります)。

※HDCP保護コンテンツを使用する場合には、DVIやVGA受信機は使用できません。

▼システム要件
・ギガビットに対応したローカルネットワークでのご使用を推奨します。
・IGMP、8K以上のジャンボフレームに対応し、これらの機能を有効にしたギガビット対応のスイッチを推奨します。

送信機:円(税抜 円) 受信機:円(税抜 円)


■EXT-HDKVM-LAN-TX(送信機単品)
  • 送信機本体×1
  • HDMIケーブル(1.8m、M-M、MonoLOK)×1
  • USBケーブル(1.8m、A-B)×1
  • D-Sub9ピンケーブル(1.8m)×1
  • L型取付金具一式
  • 電源アダプター(EXT-PS526AIP-LP)×1

■EXT-HDKVM-LAN-RX(受信機単品)
  • 受信機本体×1
  • L型取付金具一式
  • 電源アダプター(EXT-PS526AIP-LP)×1

■EXT-HDKVM-LAN(送受信機セット)
  • 本体(送信機、受信機)
  • HDMIケーブル(1.8m、M-M、MonoLOK)×1
  • USBケーブル(1.8m、A-B)×1
  • D-Sub9ピンケーブル(1.8m)×1
  • L型取付金具一式
  • 電源アダプター(EXT-PS526AIP-LP)×2

  送信機 受信機
最大ピクセルクロック 225MHz
最大対応解像度 1080p、1920×1200

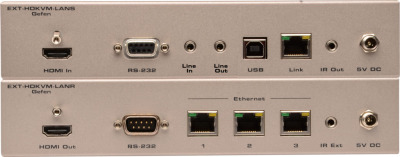

ビデオ入力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
ビデオ出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
音声入出力端子 3.5mmステレオミニ×1(ライン入力)
3.5mmステレオミニ×1(ライン出力)
3.5mmステレオミニ×1(マイク入力)
3.5mmステレオミニ×1(ライン出力)
USB入力端子 Type B×1
USB出力端子 Type A×2
RS-232端子 D-Sub9ピン(メス)×1 D-Sub9ピン(オス)×1
IR端子 3.5mmモノラルミニ×1
リンク端子 RJ-45(シールド)×1
イーサネット端子 RJ-45(シールド)×3
電源 DC5V、最大10W
寸法・質量 W213×H43×D113mm※、900g

※突起部含まず

EXT-HDKVM-LAN
▼取扱説明書

ダウンロードページへ移動します。

▼仕様書
準備中です。
