DVI延長機

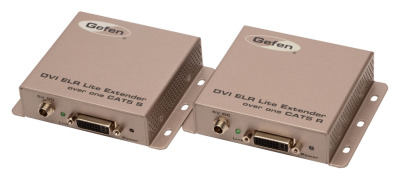

EXT-DVI-1CAT5-SR
CAT-6Aケーブル1本でDVI信号を最大70m延長
円(税抜 円)

hdcp EDIDマネージメントHDBaseT

EXT-DVI-1CAT5-SR

EXT-DVI-1CAT5-SREXT-DVI-1CAT5-SR


■ 対応信号:DVI
■ 延長可能距離
  ・ CAT-6A STP…70m
  ・ CAT-5e STP…60m
■ 伝送対応ケーブル・ CAT-6A STP・ CAT-5e STP
■ 必要ケーブル数:伝送対応ケーブルいずれか1本



■ 最大対応解像度:1920×1200、1080p
■ 接続した表示機器のEDIDを保持するローカルEDIDモードと表示機器のEDIDをソース機器に送るパススルーEDIDモードを搭載。
■ HDCP、HPDパススルー。
■ ロック式電源。
■ HDBaseT 技術採用。
■ 省スペース設計。
■ 壁面取り付け可能。

※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

  • 本体(送信機、受信機)
  • DVIケーブル(1.8m)×1
  • 電源アダプター(EXT-PS526AIP-LP)×2
  送信機 受信機
ビデオアンプ帯域 165MHz
最大対応解像度 1080p、1920×1200

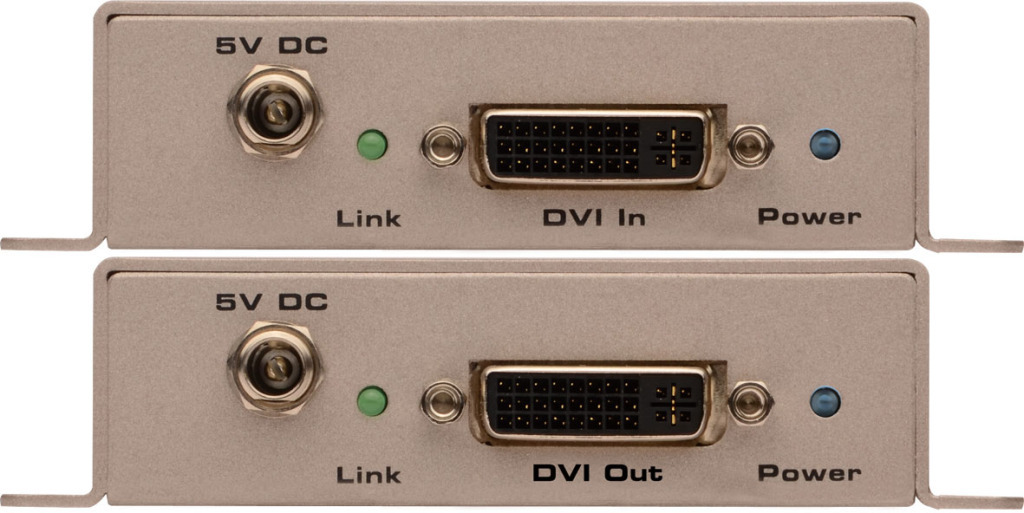

ビデオ入出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1

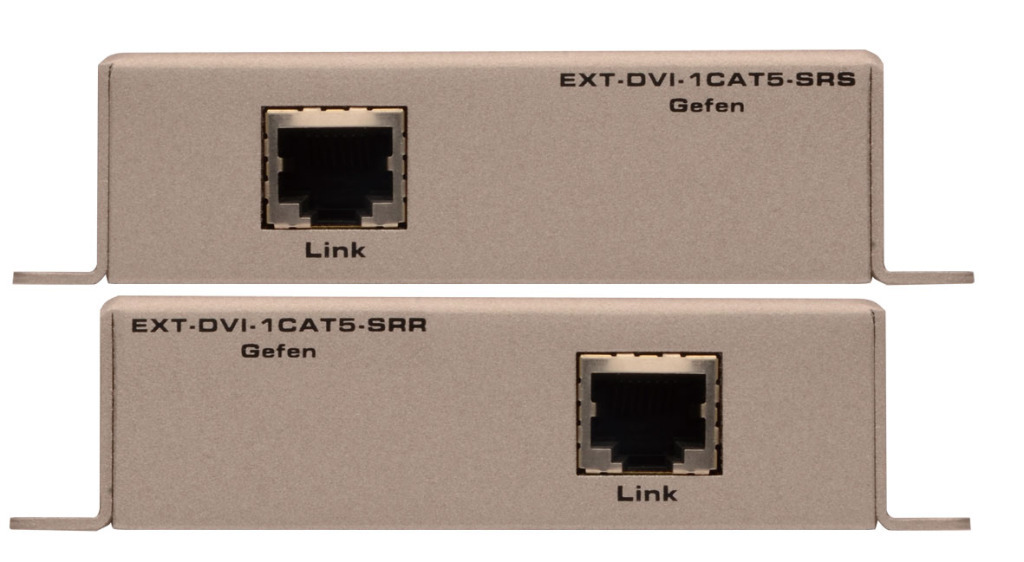

リンク端子 RJ-45(シールド)×1
動作保証温度 0~45℃
動作保証湿度 0~90%
電源 DC5V、最大10W
寸法(※)・質量 W110×H26×D86mm、200g
※除突起部

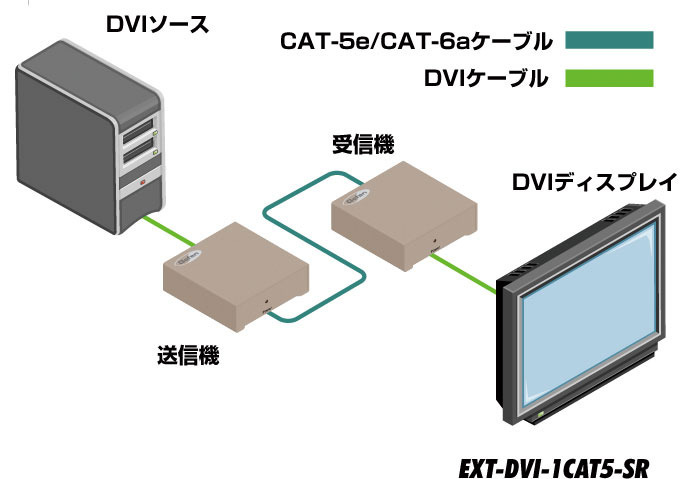

EXT-DVI-1CAT5-SR接続例
▼取扱説明書

取扱説明書ダウンロード


▼仕様書

準備中です。

EXT-DVI-1CAT5-S<wbr>R

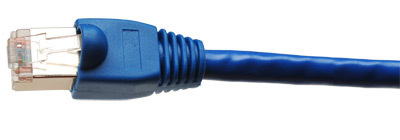

CAB-CAT5S
