EXT-VGAAUD-2-HDMIS
※メーカー生産完了品(2015.2)
後継機種:EXT-VGAA-HD-SC

VGA信号およびオーディオ信号をHDMI信号に変換するコンバーター



EXT-VGAAUD-2-HDMIS
EXT-VGAAUD-2-HDMIS EXT-VGAAUD-2-HDMIS


対応入出力フォーマット
▼操作方法
本体スイッチ


■ 入力対応解像度
 ・640×480/800×600/1280×1024/1600×1200/1400×1050/1280×800/
  1680×1050/1920×1200の解像度に対応。
■ 出力対応解像度
 ・ ビデオ: 480i、576i、480p、576p、720p@60/50、1080i@60/50、1080p@60/30、2K
 ・ PC:VGA/SVGA/SXGA/UXGA/SXGA+/WXGA/WSXGA/WUXGA
■ 音声入力はアナログ、デジタル(TOSLINK)に対応。
■ デジタル音声は、LPCM、マルチチャンネル(6ch)に対応。
■ コントラスト、ブライトネス、色温度、RGB カラートーンレベル、アスペクトなど多彩な調整が可能。
■ OSD(オンスクリーンディスプレイ)表示により設定が容易。

※ ディスプレイの機種によっては、正常に音声が出力されない事があります。また、ディスプレイのHDMI音声入力設定が必要な場合があります。

■ 操作方法:本体スイッチ

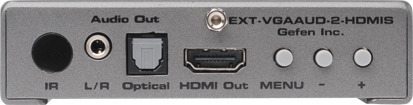

▼本体スイッチ部
EXT-VGAAUD-2-HDMIS


最大ピクセルクロック 225MHz(HDMI)
ビデオアンプ帯域 350MHz(VGA)
入力DDC信号 5Vp-p(TTL)
水平周波数範囲 15~70kHz
垂直周波数範囲 30~170Hz
ビデオ入力端子 SVGA(HD-15)×1
アナログオーディオ入力端子 3.5mmステレオミニ×1
アナログオーディオ出力端子 3.5mmステレオミニ×1
デジタルオーディオ入力端子 TOSLINK(オプティカル)×1
デジタルオーディオ出力端子 TOSLINK(オプティカル)×1
ビデオ・音声出力端子 HDMI Type A(19ピン)×1
電源 DC5V、最大13W
寸法・質量 W99×H25×D152mm(※)、300g
梱包内容 本体、ステレオミニケーブル(1.8m)×1、SVGAケーブル(1.8m、M-F)×1、 電源アダプター×1
※突起部除く

EXT-VGAAUD-2-HDMIS
▼取扱説明書
919KB919KB


▼仕様書
PDFファイル57KB  DXFファイル65KB
