EXT-DVI-1600HD
※メーカー生産完了品(2016.1)

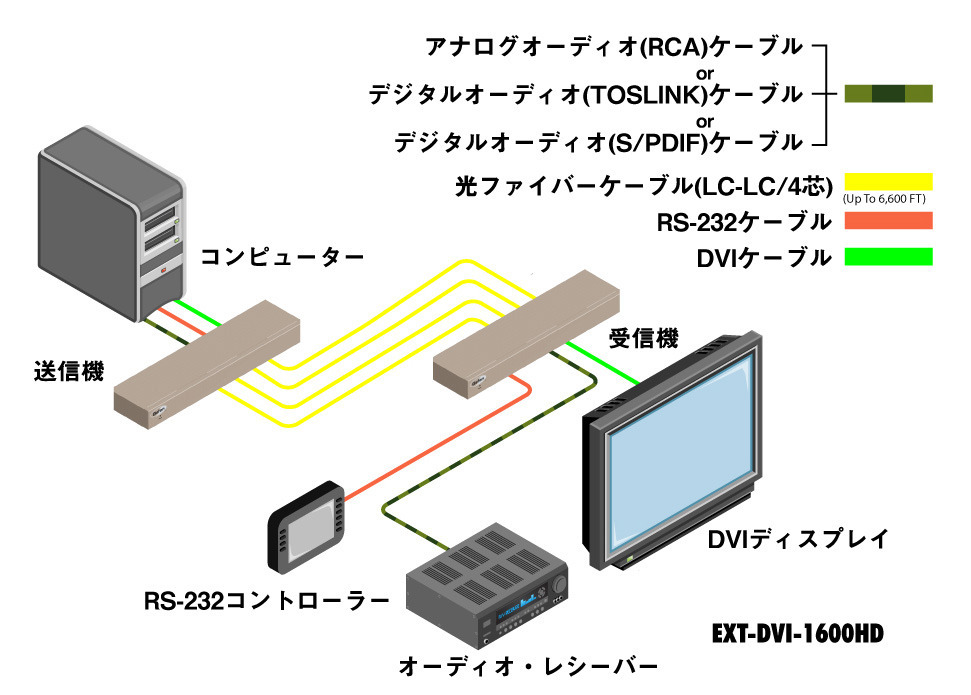

光ファイバーケーブルを使用してDVI、RS-232、デジタル/アナログ音声信号を最大2000m延長

hdcp

EXT-DVI-1600HD

EXT-DVI-1600HD

▼対応信号:DVI | RS-232 TOSLINK | S/PDIF RCA
■ 延長可能距離
  ・ 4芯LC-LCシングルモード…2000m
  ・ 4芯LC-LCマルチモード……500m
  ※HDCP保護コンテンツの場合は200m
■ 伝送対応ケーブル
  ・ LC-LC シングルモード
  ・ LC-LC マルチモード 50μmまたは62.5μm
■ 必要ケーブル数:伝送対応ケーブルいずれか4芯



■ 最大対応解像度:1920×1200、1080p
■ HDMIモードはHDCPおよびDDCに対応。
■ 音声信号は3形式から選択して伝送可能。
■ 光ファイバーケーブルにより、EMIの影響を受けにくいシステムを構築可能。


※HDMIおよびDVIに重畳された音声は伝送できません。
※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

  • 本体(送信機、受信機)
  • DVIケーブル(1.8m、M-M)×1
  • D-Sub9ピンケーブル(1.8m、M-F)×1
  • ラックマウント用金具×2
  • 電源アダプター(EXT-PS54AUN)×2

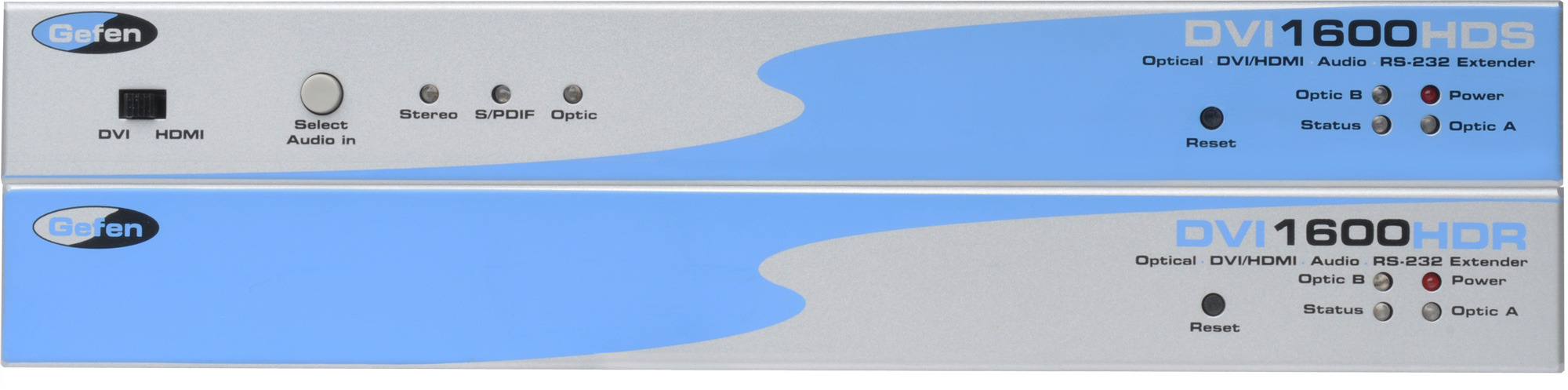

  送信機 受信機
ビデオアンプ帯域 165MHz
最大対応解像度 1080p、1920×1200
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)

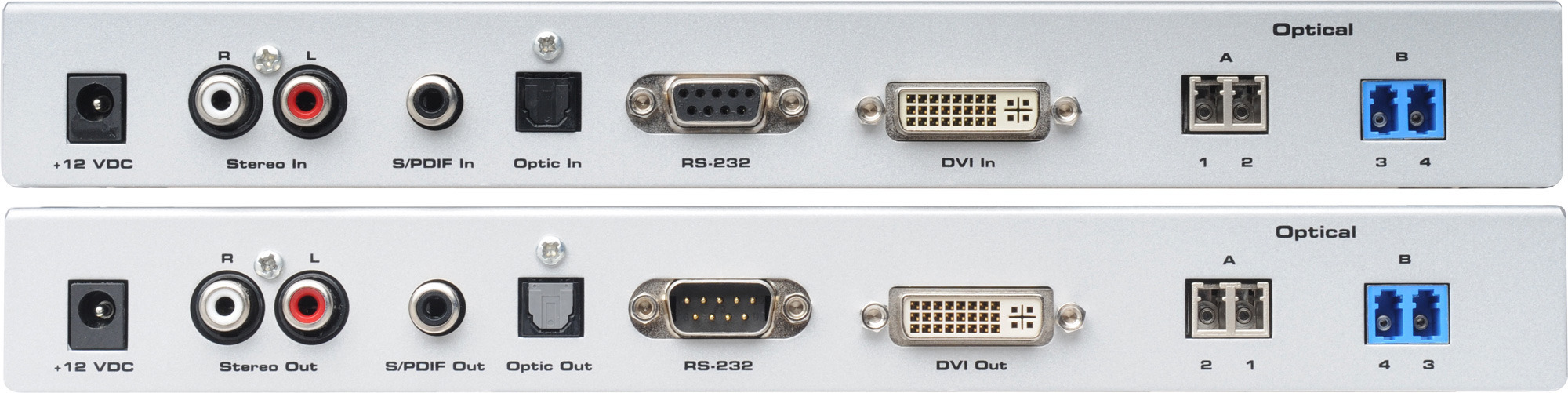

ビデオ入力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1
ビデオ出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1
オーディオ入力端子 S/PDIF(RCAメス)×1、TOSLINK×1、アナログL/R(RCAメス×2)×1

オーディオ出力端子 S/PDIF(RCAメス)×1、TOSLINK×1、アナログL/R(RCAメス×2)×1
RS-232入力端子 D-Sub9ピン(メス)×1
RS-232出力端子 D-Sub9ピン(オス)×1
リンク端子 LCコネクター×4
電源 DC12V、最大36W
寸法・質量 W260×H31×D130mm※、480g
※突起部含まず

EXT-DVI-1600HD
▼取扱説明書
準備中です。

▼仕様書
ダウンロードページへ移動します。
