EXT-DVI-AUDIO-CAT5

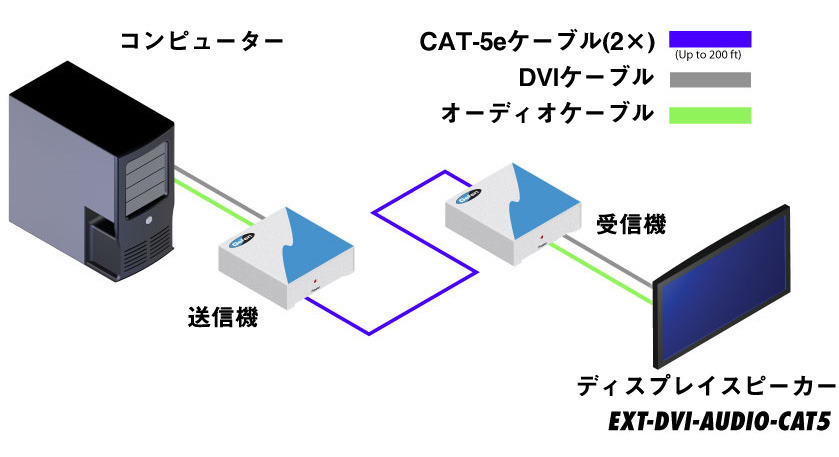

CAT-5eケーブル2本で、DVI、デジタル/アナログ音声信号を60m延長

※メーカー生産完了品(2016.1)
hdcp

EXT-DVI-AUDIO-CAT5EXT-DVI-AUDIO-CAT5

EXT-DVI-AUDIO-CAT5EXT-DVI-AUDIO-CAT5

▼対応信号:DVI | TOSLINK S/PDIF | RCA
■ 延長可能距離
  ・ 解像度1920x1200/1080p信号時…45m
  ・ 解像度1280×1024/1080i信号時 …60m
■ 伝送対応ケーブル:CAT-5e STP
■ 必要ケーブル数:伝送対応ケーブル2本



■ 最大対応解像度:1920×1200、1080p、2K
■ Digital 8.1(DTS Dolby digital etc.)サポート
■ 受信機底面のDIPスイッチで画質調整イコライジング機能を設定可能。
■ 送信機底面のDIPスイッチでブーストレベルを調整可能。
■ HDCP準拠。


※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

  • 本体(送信機、受信機)
  • DVIケーブル(1.8m)×1
  • RCAケーブル(1.8m)×1
  • 電源アダプター(EXT-PS526AIPN)×2
  送信機 受信機
最大ピクセルクロック 165MHz
最大対応解像度 1080p、1920×1200、2K
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)

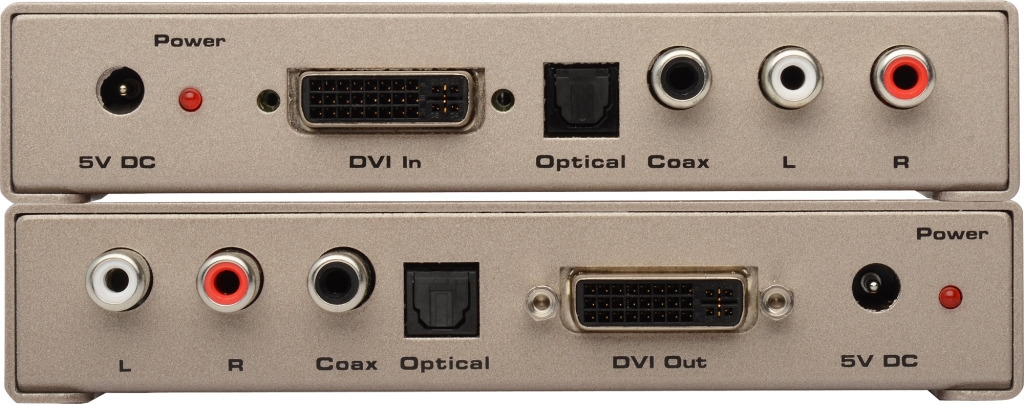

デジタルオーディオ入出力端子 S/PDIF(コアキシャル)×1、TOSLINK(オプティカル)×1
アナログオーディオ入出力端子 RCA(L/R)×1
DVI入出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1

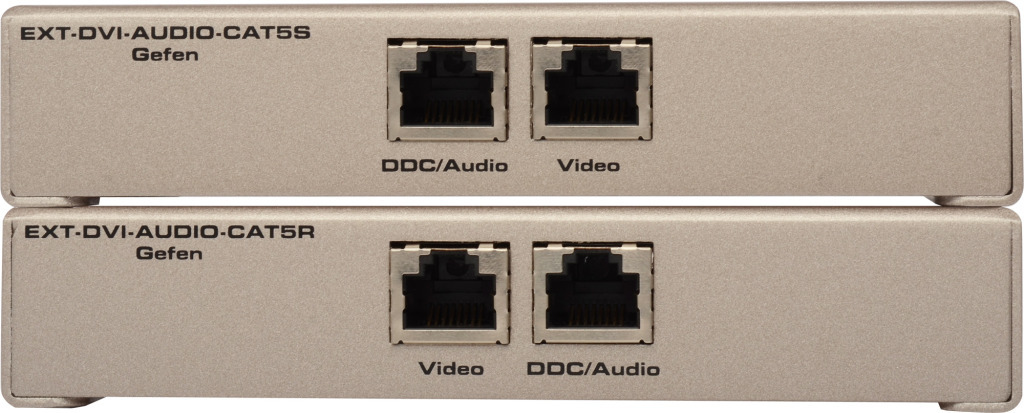

リンク端子 RJ-45(シールド)×1
電源 DC5V、最大10W
寸法・質量 W142×H29×D86mm※、200g
※除突起部
 EXT-DVI-AUDIO-CAT5
▼取扱説明書
ダウンロードページへ移動します。
▼仕様書
ダウンロードページへ移動します。
