EXT-HDMI1.3-CAT5-ELR
※本製品はメーカー生産完了品です。(2014.9)
HDMI Ver1.3信号を1本のCAT-5ケーブルで
最大100mまで延長する延長機

HDCPIRバックチャンネル

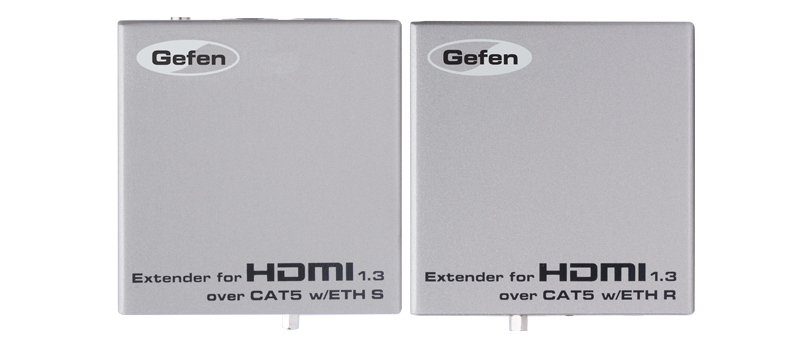

EXT-HDMI1.3-CAT5-ELR
EXT-HDMI1.3-CAT5-ELR EXT-HDMI1.3-CAT5-ELR

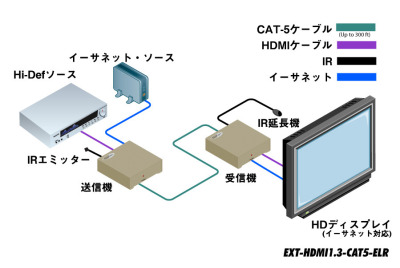

▼対応入力フォーマット
対応入力フォーマット
■ 対応信号:HDMI、イーサネット、IR
■ 延長可能距離:100m
■ 最大対応解像度:1080p、4K(4096×2160@24Hz)
■ イーサネットは10/100BaseT対応。
■ HDMI対応:12bit Deep color、LPCM 7.1、Dolby TrueHD、Dolby Digital Plus、DTSHDMaster Audio、Lip-syncパススルー、CECパススルー、3DTVパススルー
■ HDCP準拠。
■ IRバックチャンネル機能により、表示機器の場所からIR制御信号を受けてソース機器を操作可能。
■ 伝送対応ケーブル
  ・ CAT-5 STP
  ・ CAT-6 STP
■ 必要ケーブル数:伝送対応ケーブルいずれか1本

※フレームシーケンシャル方式の3D信号には対応していません。
※DVIコネクションモードはHDCPに対応していません。
※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。



  送信機 受信機
最大ピクセルクロック 300MHz
最大TMDSクロック 300MHz
最大対応解像度 1080p、4K(4096×2160@24Hz)
入力DDC信号 5Vp-p(TTL)
入力ビデオ信号 1.2Vp-p
最大データ転送レート 10/100Mbps
イーサネット・パケット転送方式 フル(デュプレックス)

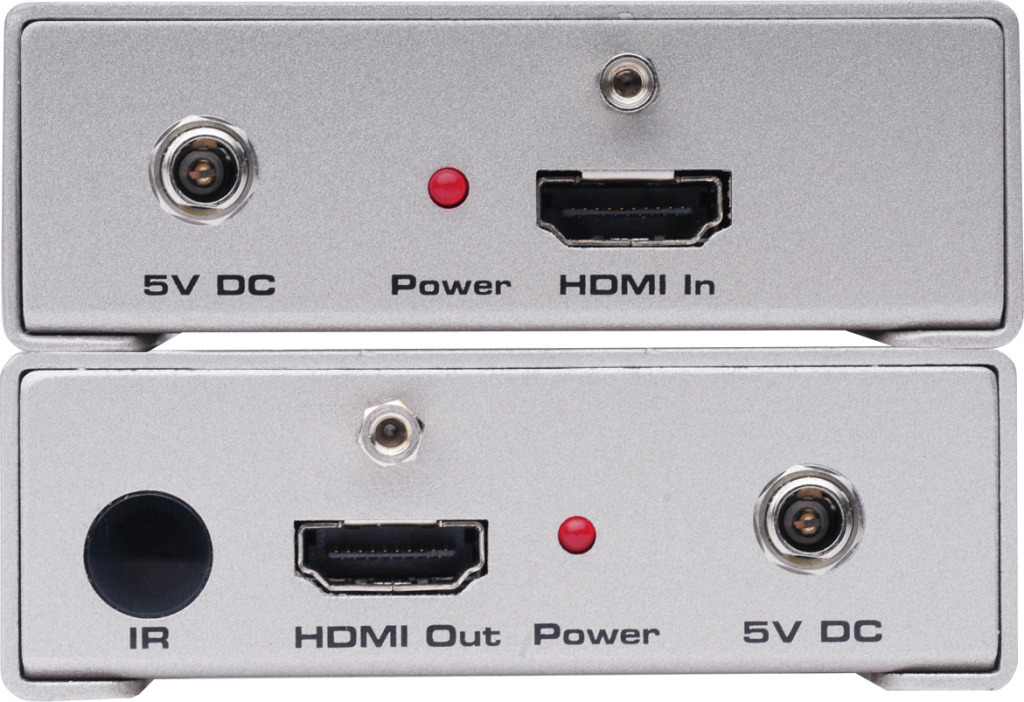

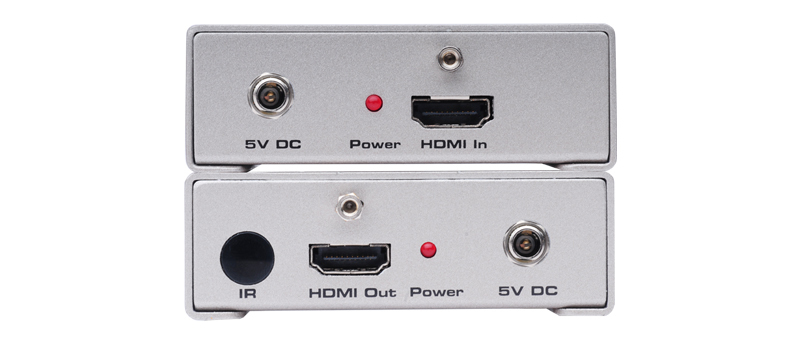

ビデオ入力端子 HDMI Type A(19ピン、メスMonoLOK)×1
ビデオ出力端子 HDMI Type A(19ピン、メスMonoLOK)×1

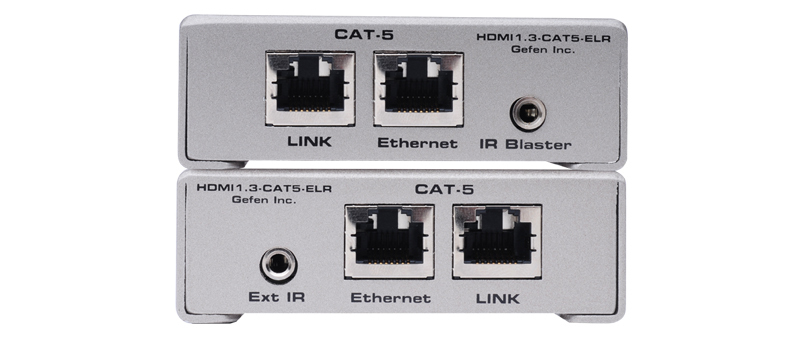

リンク端子 RJ-45(シールド)×1
イーサネット端子 RJ-45(シールド)×1
IR拡張用端子 3.5mmステレオミニ×1
IRブラスター端子 3.3.5mmステレオミニ×1
電源 DC5V、最大10W
寸法・質量 W83×H29×D85mm(※)、160g
梱包内容 本体(送信機、受信機)、HDMIケーブル(1.8m、M-M、ロック式)×1、電源アダプター(ロック式)×2

※突起部含まず
