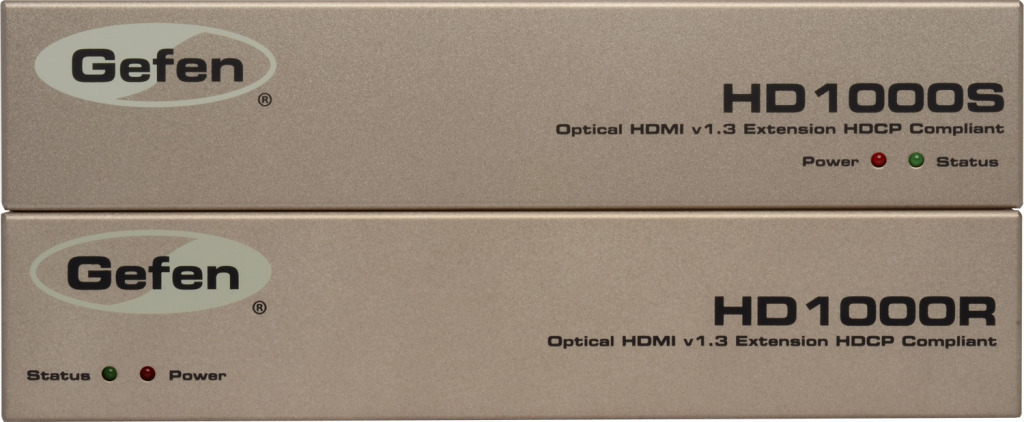

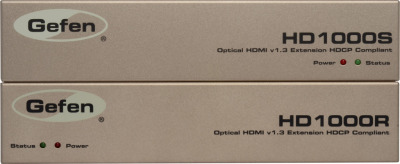

EXT-HD-1000
光ファイバーケーブル(マルチモード)を使用してHDMI信号を最大500m延長

※メーカー生産完了品(2016.1)
hdcp

EXT-HD-1000

EXT-HD-1000

▼対応信号:HDMI1.3
▼延長可能距離(4芯LC-LCマルチモード)
  ・ 500m
   ※HDCP保護コンテンツの場合は100m。

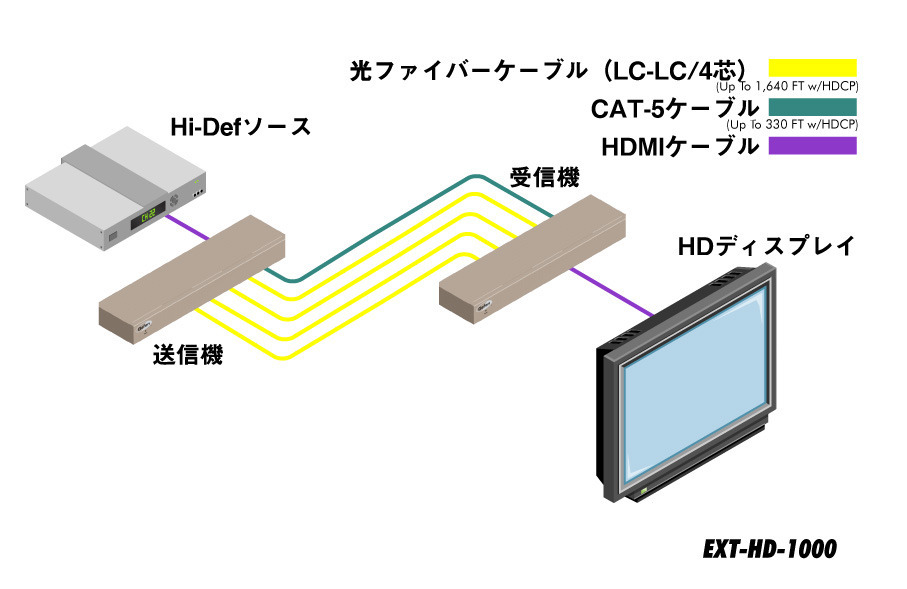

▼伝送対応ケーブル
  ・ LC-LC マルチモード(50μmまたは62.5μm)
  ・ CAT-5e STP
▼必要ケーブル数
  ・ 光ファイバーケーブル:4芯
  ・ CAT-5e STP:1本


■ 最大対応解像度:1080p、1920×1200、2K
■ HDMI対応:12bit Deep Color、LPCM7.1、 Dolby TrueHD、DTS-HD Master Audio、3DTVパススルー、CECパススルー、Lip Syncパススルー
■ DDWG DVI仕様モニターに対応。
■ EDID信号保持機の併用により、CAT-5eケーブルなしで伝送が可能。
■ HDCP準拠。


※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

  • 本体(送信機、受信機)
  • HDMIケーブル(1.8m、M-M、ロック式)×1
  • ラックマウント用金具×1
  • 電源アダプター(EXT-PS526AIP-LP)×2
  送信機 受信機
ビデオアンプ帯域 225MHz
最大対応解像度 1080p、1920×1200、2K
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)

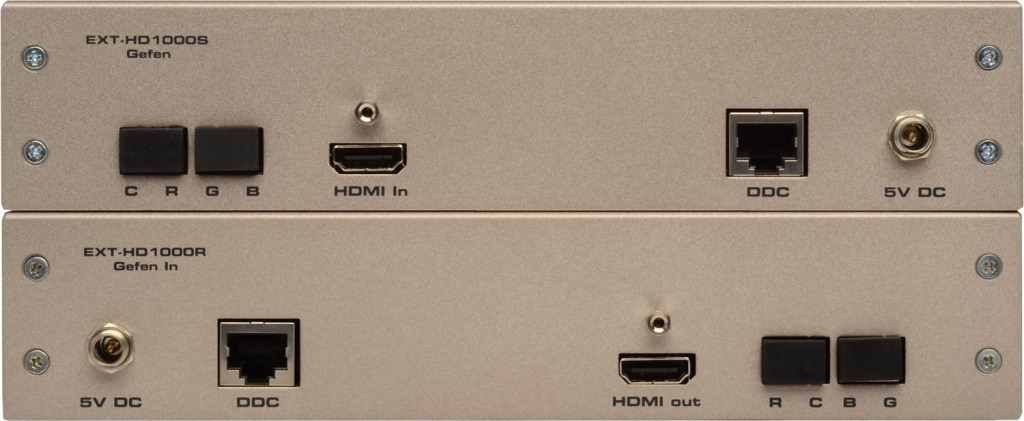

HDMI端子 HDMI Type A(19ピン、メス、MonoLOK)×1
DDCリンクコネクター RJ-45(シールド)×1
ビデオリンクコネクター LCコネクター×4
寸法・質量 W216×H44×D112mm(※)、400g

※突起部含まず

EXT-HD-1000
▼取扱説明書
ダウンロードページへ移動します。

▼仕様書
ダウンロードページへ移動します。
