DVI/KVM延長機
EXT-CAT5-5600HD

※メーカー生産完了品(20.3)

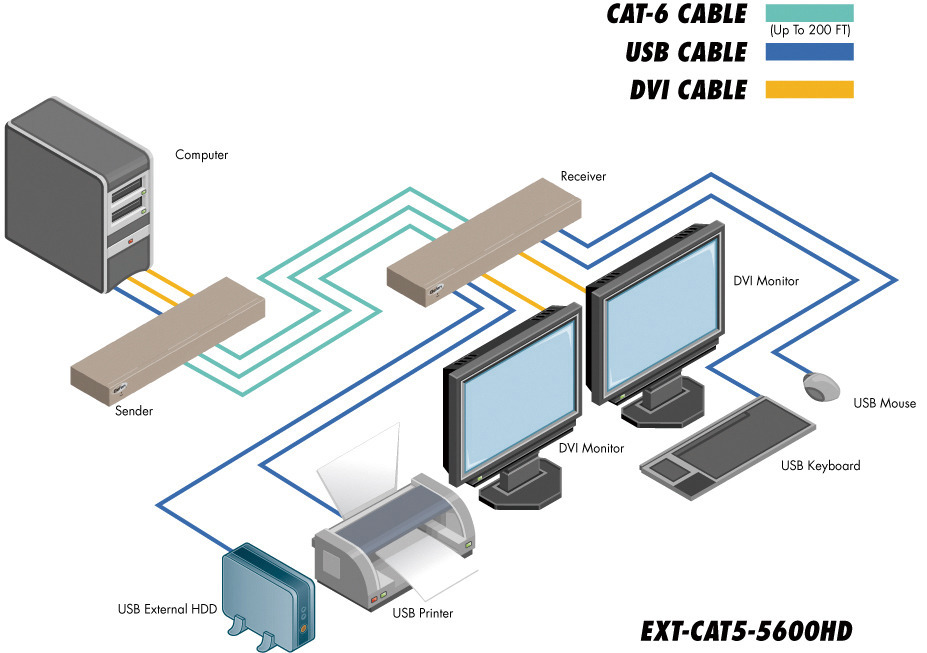

DVI、USB2.0を最大60m延長するデュアルディスプレイ対応DVIKVM延長機


hdcp

EXT-CAT5-5600HD EXT-CAT5-5600HD

▼対応信号:DVI | USB



■ 延長可能距離
 ・ ビデオ(1920×1200、1080p時)
  CAT-6a STPケーブル……………60m
  CAT-5e STPケーブル……………45m
 ・ USB(USB2.0/1.1)………… … … 60m
■ 最大対応解像度:1920×1200、1080p
■ デュアルディスプレイ対応。
■ 受信機はUSB2.0、USB1.1対応の4ポートハブを搭載。
■ USB転送レート:480Mbps
■ HDCPパススルー。
■ DDWG DVI仕様のモニターに対応。
■ 省電力機能(グリーンモード)を搭載。
■ ラックマウント金具を付属。
■ 映像信号の強度を調整するEQトリムを各出力に装備。
■ 伝送対応ケーブル・ CAT-6a STP・ CAT-5e STP
■ 必要ケーブル数:上記伝送対応ケーブルいずれか3本

※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
※DVI-A、USB1.0、HDMI Ver1.3規格は未対応。

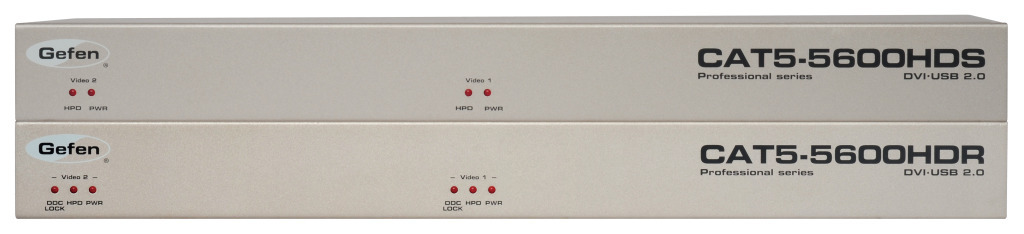

  • 本体(送信機、受信機)
  • DVIケーブル(1.8m)×2
  • USBケーブル(1.8m、A-B)×1
  • ラックマウント金具一式
  • 電源アダプター(EXT-PS54AULPN)×2
  送信機 受信機
ビデオアンプ帯域 165MHz
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p
最大対応解像度 1920×1200、1080p

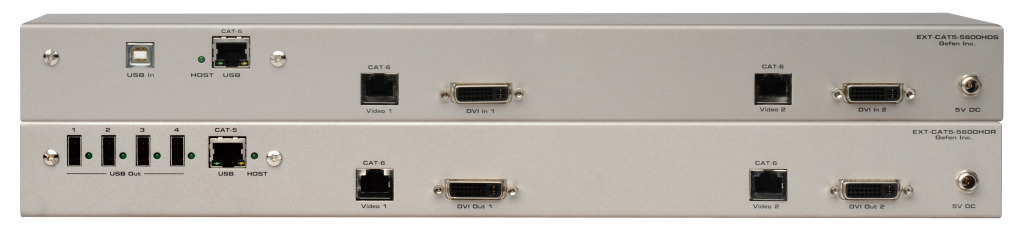

ビデオ入力端子 DVI-(I 29ピン、メス、DVI-D信号のみ)×2
ビデオ出力端子 DVI-(I 29ピン、メス、DVI-D信号のみ)×2
リンク端子 RJ-45(シールド)×3
USB入力端子 Type B×1
USB出力端子 Type A×4
電源 DC5V、最大20W
寸法・質量 W435×H44×D130mm※、800g
※突起部除く
