DVI延長機
EXT-DVI-2CAT6DL
CAT-6Aケーブル2本でデュアルリンクDVI信号を最大60m延長
円(税抜 円) ※在庫限り(2016.1)
EDIDマネージメントhdcp

EXT-DVI-2CAT6DL

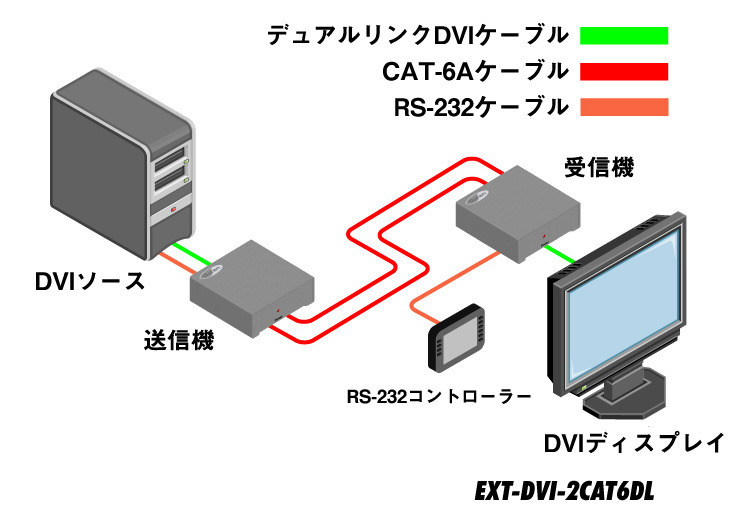

▼対応信号:デュアルリンクDVI | RS-232
▼延長可能距離:60m
▼伝送対応ケーブル:CAT-6A STP
▼必要ケーブル数:2本


■ 最大対応解像度:3840×2400@30Hz、1080p
■ HDCPパススルー。

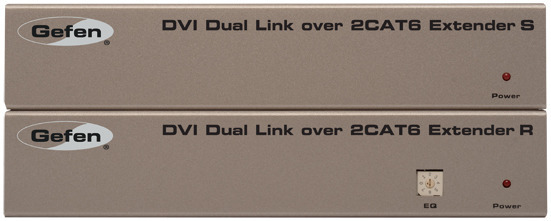

■ 受信機には、映像信号の強度を調整するEQトリムを装備。
EXT-DVI-2CAT6DL


※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。
※ CAT-6Aケーブルでの使用を前提に設計されているため、別売りのシールドタイプ(STP)のCAT-6Aケーブル(Gefen CAB-CAT6ASシリーズ)を推奨します。
  • 本体(送信機、受信機)
  • デュアルリンクDVIケーブル(1.8m、M-M)×1
  • 電源アダプター(EXT-PS526AIP-LP)×2
  送信機 受信機
最大ピクセルクロック 165MHz×2
最大対応解像度 1080p、3840×2400
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)

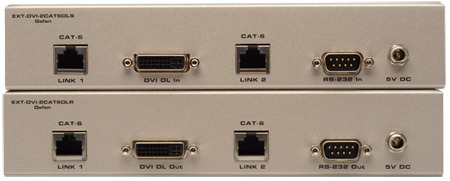

ビデオ入力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1
ビデオ出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1
RS-232端子 D-Sub9ピン(メス)×1 D-Sub9ピン(オス)×1
リンク端子 RJ-45(シールド)×2
電源 DC5V、最大10W
寸法・質量 W214×H42×D109mm※、450g

※突起部含まず
EXT-DVI-2CAT6DL
▼取扱説明書
ダウンロードページへ移動します。

▼仕様書
ダウンロードページへ移動します。
