GEF-DVI-848DL-PB

※メーカー生産完了品(2015.3) ⇒後継機種:GEF-DVIKVM-848DL-PB

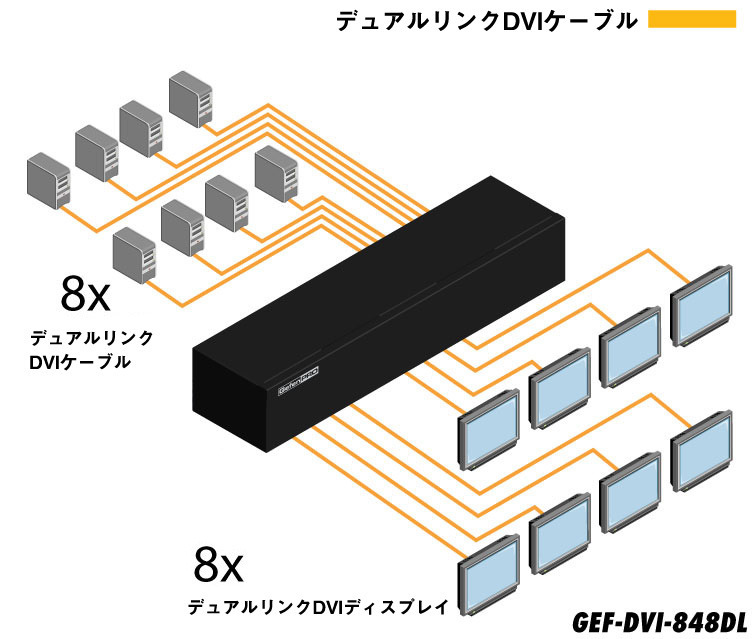

デュアルリンクDVI信号に対応した8×8マトリクス切替機

EDIDマネージメント

GEF-DVI-848DL-PB

GEF-DVI-848DL-PB


▼対応入出力フォーマット
対応入力フォーマット
▼操作方法
IRリモコン   本体スイッチ


■ 対応信号:デュアルリンクDVI(8入力8出力)
■ 最大対応解像度:3840×2400(デュアルリンク)、1080p
■ アドバンストEDIDマネージメント機能
   ①表示機器のEDID情報を任意の入力端子に設定可能。
   ②表示機器のEDID情報を保存できるEDIDバンク機能。
■ すべての操作と設定が可能なWeb GUI対応。
■ RS-232シリアルインターフェイスを装備。

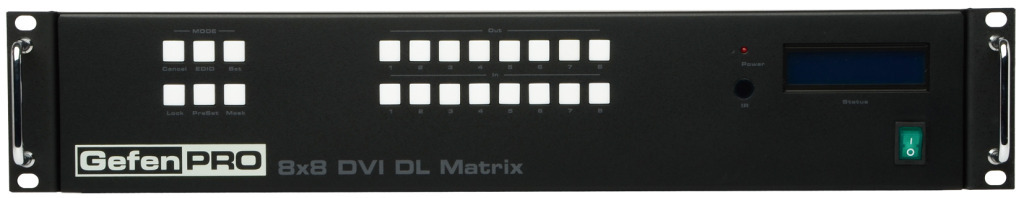

■ 入出力切替スイッチを前面パネルに搭載。
■ プリセットの保存/呼び出し機能。
■ 表示しない端子の出力を止めるマスキング機能。
■ スタンバイ機能。
■ 外部IR受信機(EXT-RMT-EXTIR)に対応。
■ 切替操作方法:IRリモコン、RS-232、IPコントロール、本体スイッチ
※HDCPには対応していません。

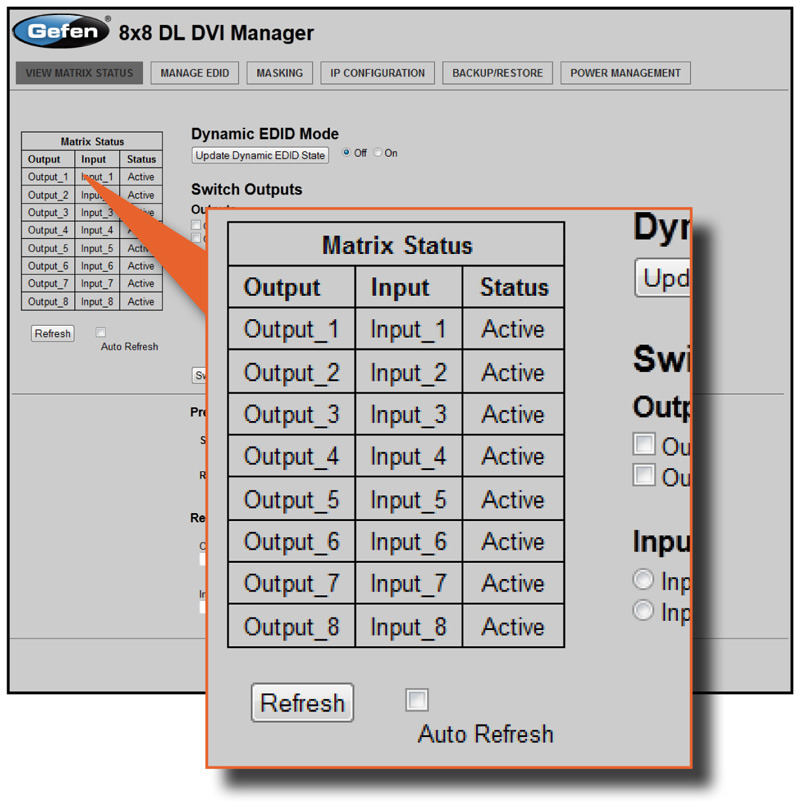

▼WEB GUI画面
GEF-DVI-848DL-PB WEB GUI画面

最大ピクセルクロック 165MHz×2
最大対応解像度 1080p
デュアルリンク:3840×2400
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)

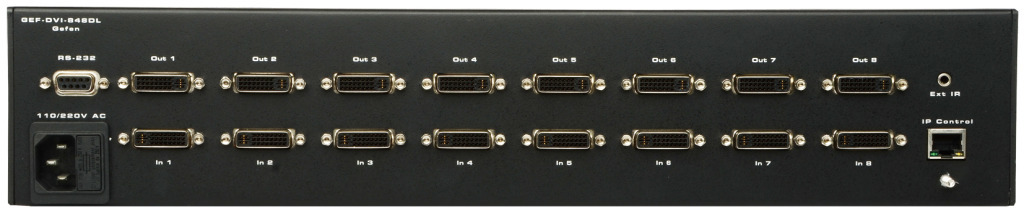

ビデオ入力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×8
ビデオ出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×8
IR拡張端子 3.5mmステレオミニ×1
イーサネット端子 RJ-45(シールド)×1
RS-232端子 D-Sub9ピン(メス)×1
電源 AC100V、最大90W
寸法・質量 W483×H89×D300mm(※)、8.0kg
梱包内容 本体、デュアルリンクDVIケーブル(1.8m、M-M)×8、IRリモコン×1、電源ケーブル×1
※突起部除く

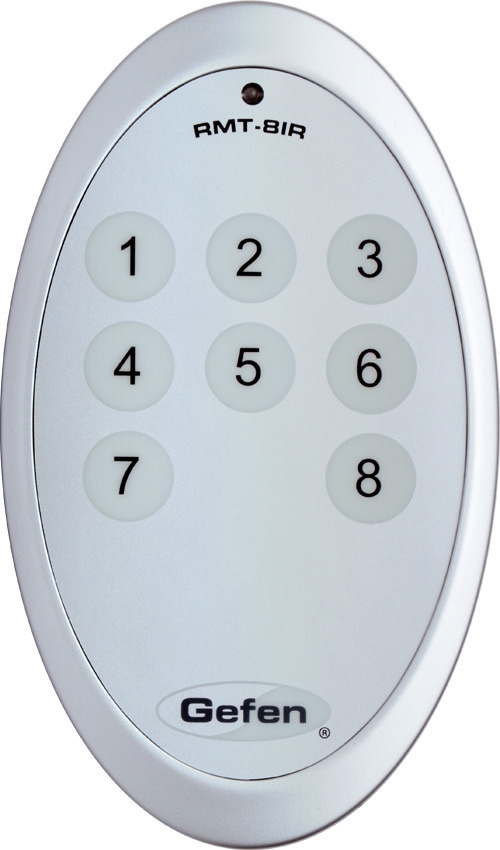

▼付属のIRリモコン
RMT-8IR
GEF-DVI-848DL-PB
準備中です。
