DVI分配機
EXT-DVI-144DL

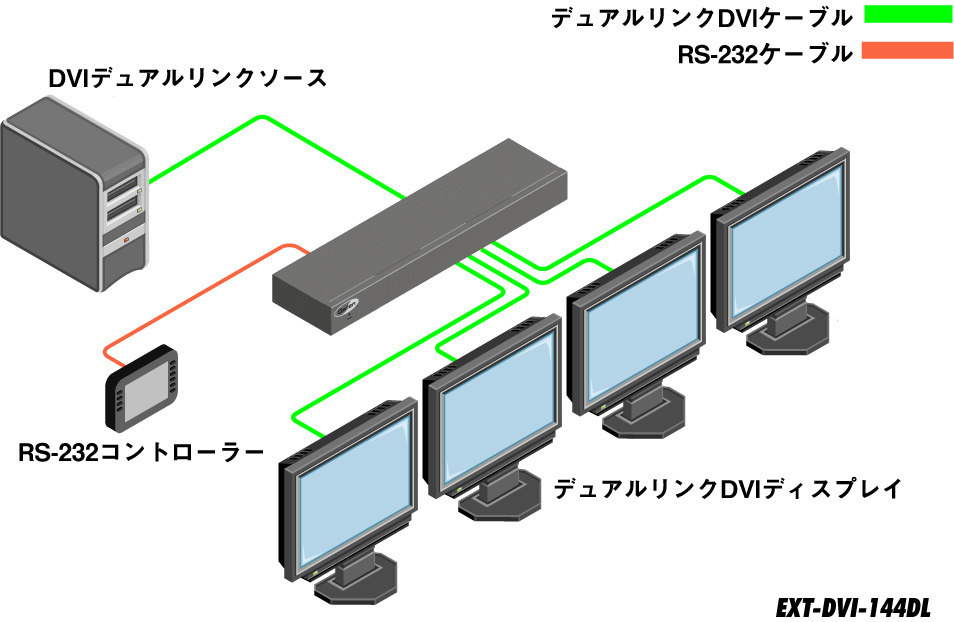

1系統のデュアルリンクDVI信号を
最大4台の表示機器に分配出力
円(税抜 円)
EDIDマネージメント1U

EXT-DVI-144DL

EXT-DVI-144DL


▼対応信号:デュアルリンクDVI(1入力4出力)
▼コントロール:RS-232


■ 対応信号:デュアルリンクDVI(1入力4出力)
■ 最大対応解像度:1080p、3840×2400(デュアルリンク)
■ EDIDマネージメント機能
   ①任意の出力に接続されているモニターのEDID情報を送出設定可能。
   ②内蔵のEDID情報を送出設定可能。
■ シングルリンクDVIにも対応。
■ 省電力機能(スタンバイモード)。
■ 操作方法:RS-232※HDCPには対応していません
  • 本体
  • D-Sub9ピンケーブル(1.8m、M-F)×1
  • デュアルリンクDVIケーブル(1.8m、 M-M)×1
  • ラックマウント金具一式
  • 電源アダプター(EXT-PS54AULPN-6)×1
最大対応解像度 1080p、3840×2400(デュアルリンク)
最大ピクセルクロック 165MHz×2
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)

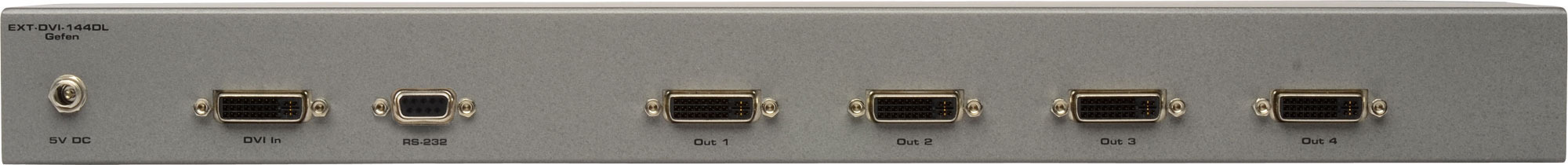

ビデオ入力端子 DVI-D(19ピン、メス)×1
ビデオ出力端子 DVI-D(19ピン、メス)×4
RS-232端子 D-Sub9ピン(メス)×1
動作保証温度 0~40℃
電源 DC5V、最大20W
寸法・質量 W435×H44×D108mm(※)、800g
※突起部除く
 EXT-DVI-144DL
▼取扱説明書

取扱説明書ダウンロード


▼仕様書
準備中です。
