VGA延長機

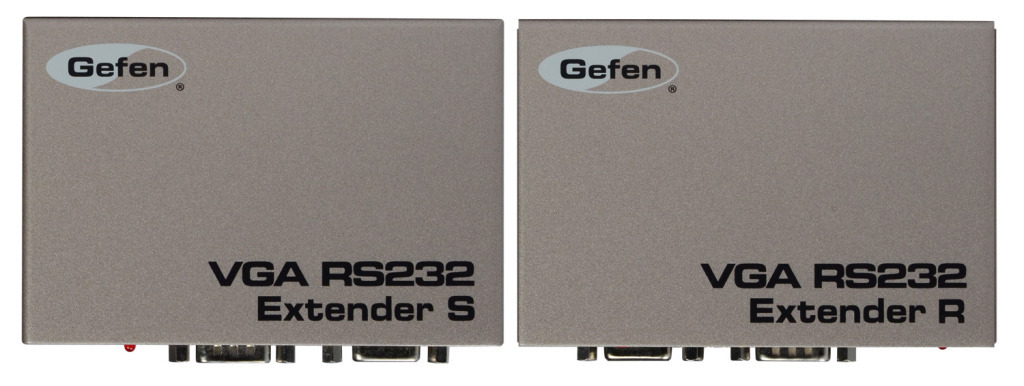

EXT-VGARS232-141

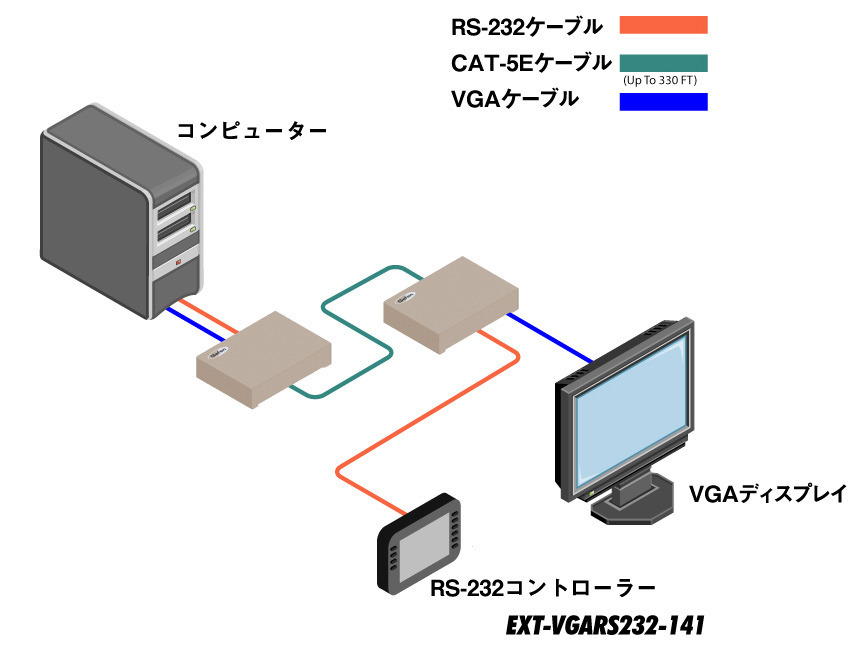

CAT-5eケーブル一本でVGA、RS-232を100m延長
円(税抜円)

EXT-VGARS232-141EXT-VGARS232-141EXT-VGARS232-141

■ 対応信号:VGA RS-232
■ 延長可能距離:100m
■ 伝送対応ケーブル:CAT-5、CAT-5e
■ 必要ケーブル数:上記伝送対応ケーブルいずれか1本


■ 最大対応解像度:1920x1200
■ ビデオイコライザー機能。
■ 受信機には、ブライトネスを調整するEQトリムを装備。
■ RS-232サポート
  ・ 19,200bps
  ・ ピン2:RX
  ・ ピン3:TX
  ・ ピン5:GND

※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

  • 本体(送信機、受信機)
  • VGAケーブル(1.8m、M-F)×1
  • D-Sub9ピンケーブル(1.8m)×1
  • マウンティングプレート一式
  • 電源アダプター(EXT-PS51AIP-6)×2
  送信機 受信機
ビデオアンプ帯域 350MHz
最大対応解像度 1920×1200
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)
対応水平同期周波数 15~70kHz
対応垂直同期周波数 30~170Hz

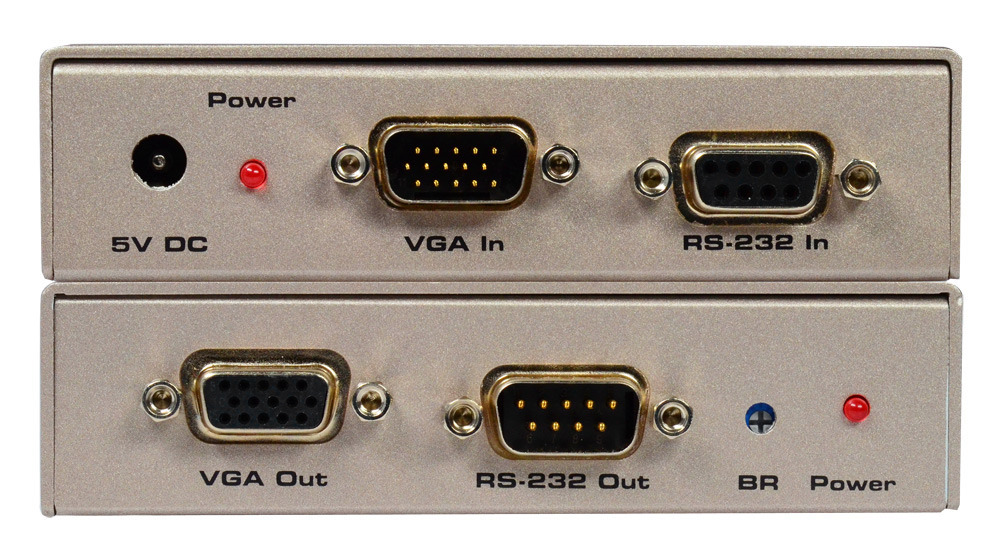

ビデオ入力端子 VGA HD-15(オス)×1
ビデオ出力端子 VGA HD-15(メス)×1
RS-232入力端子 D-Sub9ピン(メス)×1
RS-232出力端子 D-Sub9ピン(オス)×1

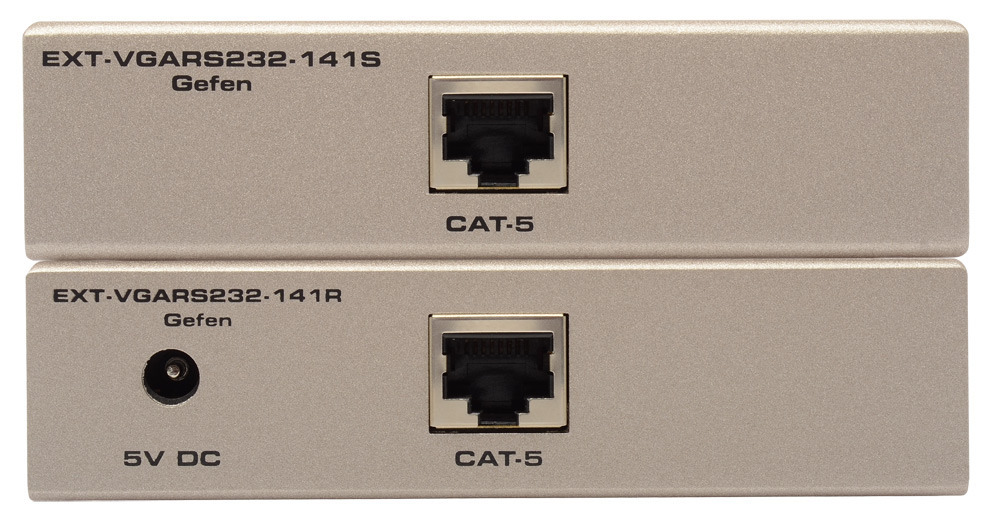

リンク端子 RJ-45(シールド)×1
電源 DC5V、最大5W
寸法・質量 W101×H29×D76mm※、1.4kg
※突起部除く
