トップ  >   DVI延長機   >   EXT-DVI-FM15
DVI

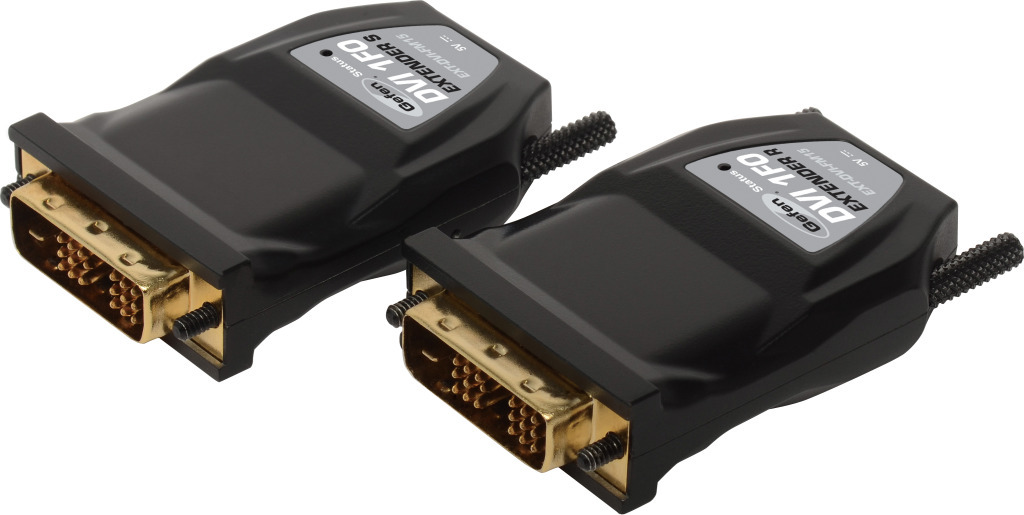

EXT-DVI-FM15
光ファイバーケーブル(マルチモード)を使用して
DVI信号を最大1000m延長


円(税抜 円)


EXT-DVI-FM15
EXT-DVI-FM15 EXT-DVI-FM15


▼対応信号:DVI
▼延長可能距離
  ・ OM3(レーザー最適化50/125μmSC-SCマルチモード)…1000m
  ・ OM2(50/125μmSC-SCマルチモード)………………………500m
  ・ OM1(62.5/125μmSC-SCマルチモード)……………………300m
▼伝送対応ケーブル
  ・ OM3・OM2:SC-SCマルチモード(50μm)
  ・ OM1:SC-SCマルチモード(62.5μm)
▼必要ケーブル数
  ・ 伝送対応ケーブルいずれか1芯



■ 最大対応解像度:1920×1200
■ 表示機器のEDIDを送信機に記録してソース機器に送出可能なバーチャルEDID機能。
■ 光ファイバーケーブルにより、EMIの影響を受けにくいシステムを構築可能。
■ 頑丈なメタル・ダイキャスト製のシャーシ。
■ 設置場所を選ばないコンパクト設計。
■ FCC、CE規格に対応し、EMI/RMIの影響を低減。

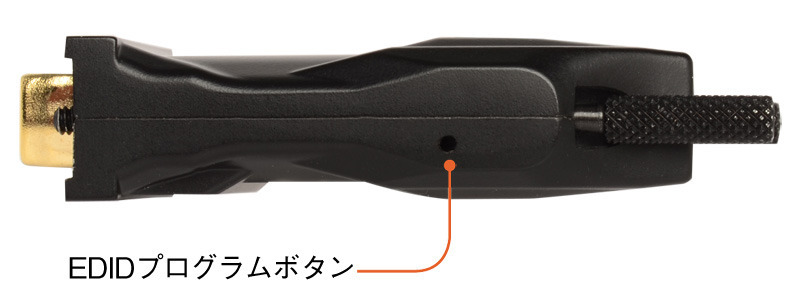

EXT-DVI-FM15 EDIDプログラムボタン

※ビデオ解像度には対応しません。
※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

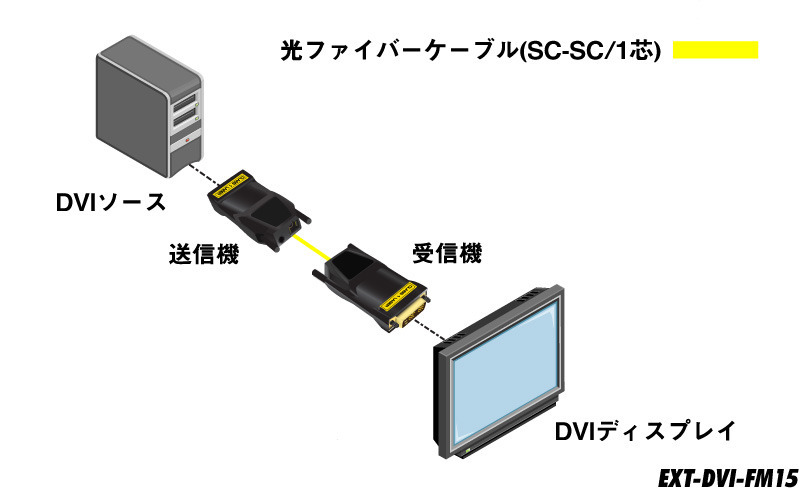

  送信機 受信機
最大ピクセルクロック 165MHz
最大対応解像度 1920×1200

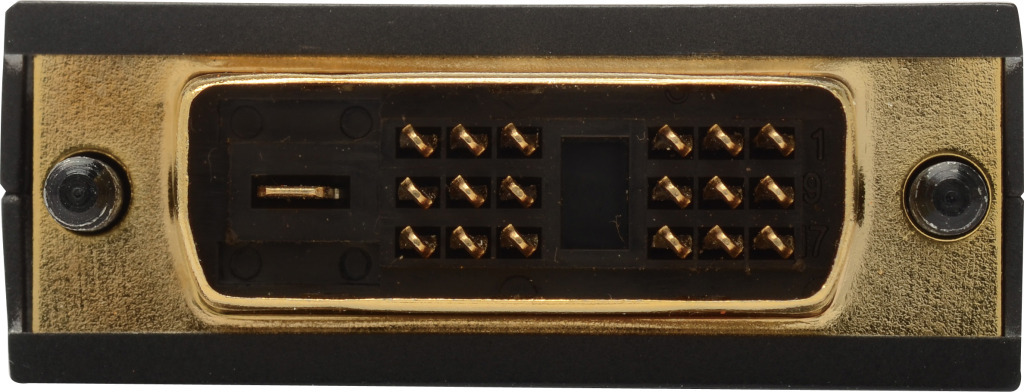

ビデオ入出力端子 DVI-D(19ピン、オス)×1

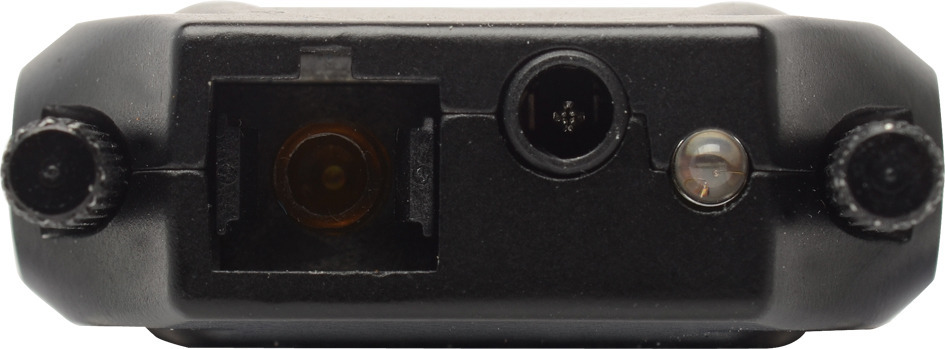

リンク端子 SCコネクター×1
動作保証温度 0~+50℃
保管保証温度 -30~+70℃
電源 DC5V DC5V、最大0.95W
寸法・質量 W39×H15×D68mm(※)、65g

※突起部含まず
EXT-DVI-FM15
▼取扱説明書
ダウンロードページへ移動します。

▼仕様書
準備中です。
