HDMI延長機
EXT-HDMI1.3-1FO
※本製品はメーカー生産完了品です(2014.10)

HDMI信号を最大300m延長。RS-232信号も同時伝送可能

HDCPIRバックチャンネル

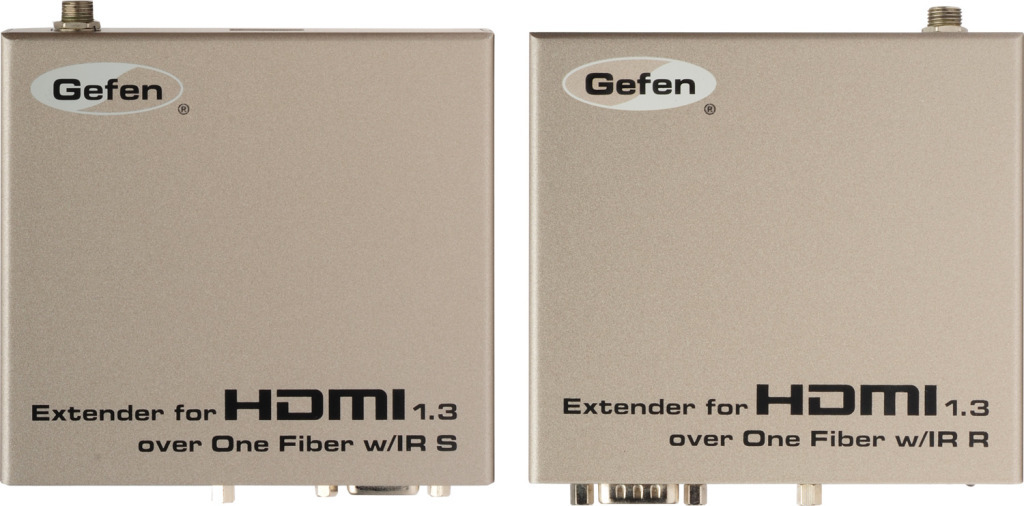

 EXT-HDMI1.3-1FO

EXT-HDMI1.3-1FO  EXT-HDMI1.3-1FO


▼対応入力フォーマット
対応入力フォーマット
■ 対応信号:HDMI、RS-232
■ 延長可能距離
  ・ OM3(レーザー最適化50/125μmSC-SCマルチモード):330m
  ・ OM1(62.5/125μmSC-SCマルチモード):100m
■ 最大対応解像度:1080p、1920×1200、2K
■ HDMI対応:LPCM 7.1、Dolby Digital Plus、Dolby TrueHD、DTS-HD Master Audio、12bit Deep Color、3DTVパススルー、Lip Syncパススルー、CECパススルー
■ HDCPパススルー。
■ RS-232サポート:115,200bps
■ IRバックチャンネル機能により、表示機器の場所からIR制御信号を受けてソース機器を操作可能。
■ 光ファイバーケーブルにより、EMIの影響を受けにくいシステムを構築可能。
■ キャリブレーション機能。

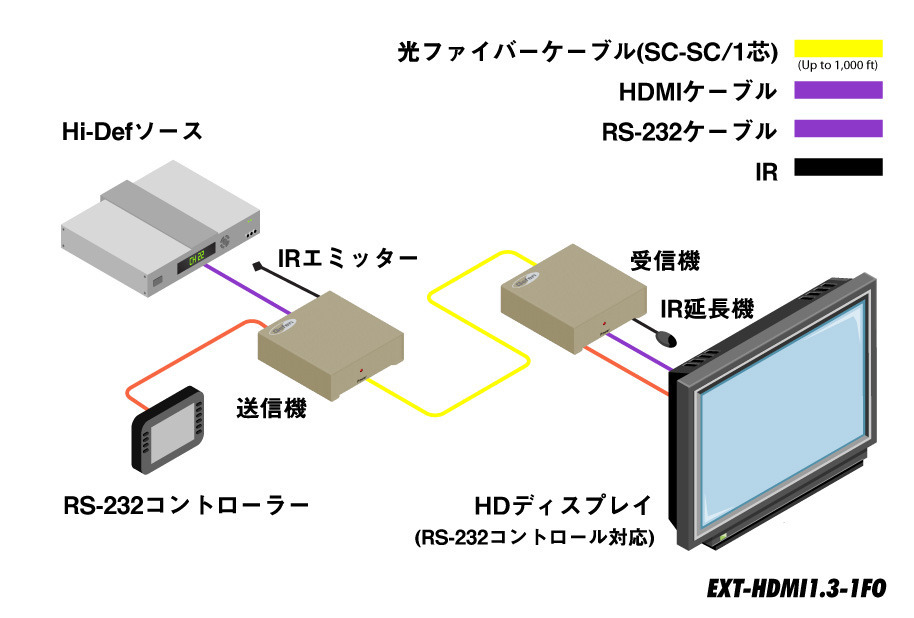

■ 伝送対応ケーブル
  ・ OM3:SC-SCマルチモード(50/125μm)
  ・ OM1:SC-SCマルチモード(62.5μm)
■ 必要ケーブル数
  ・ 伝送対応ケーブルいずれか1芯

※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。



  送信機 受信機
最大ピクセルクロック 225MHz
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)
最大対応解像度 1080p、1920×1200、2K

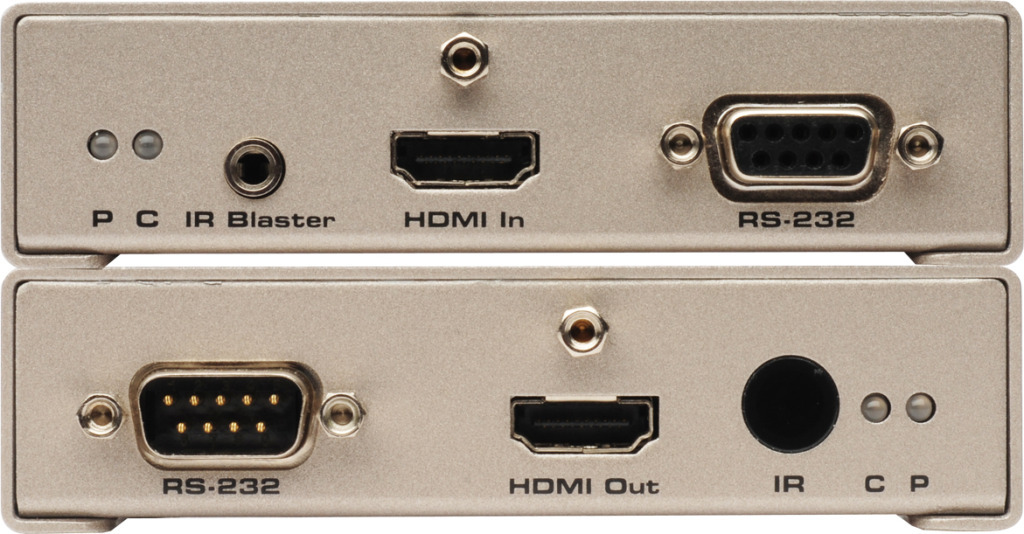

ビデオ入力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
ビデオ出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1

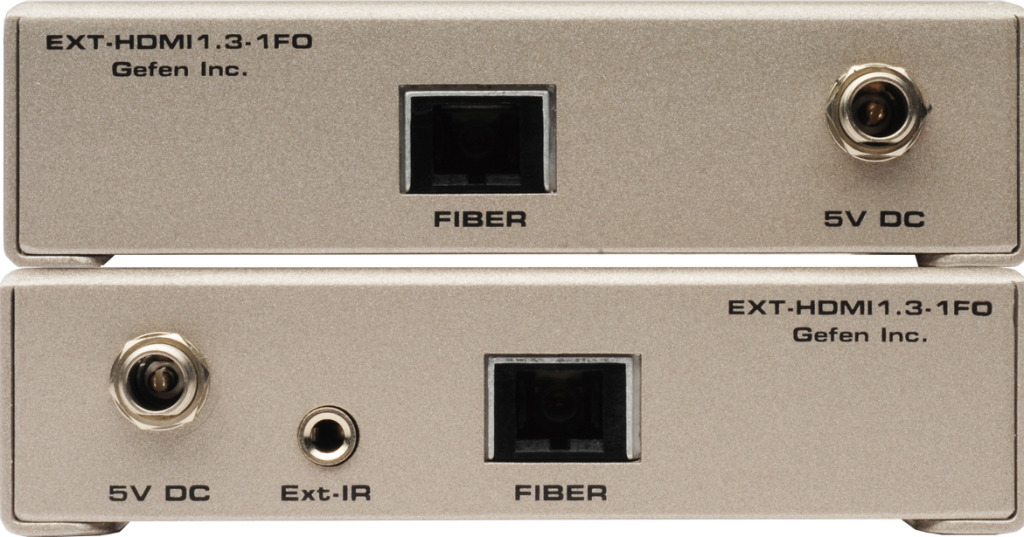

リンク端子 SCコネクター×1
RS-232端子 D-Sub9ピン(メス)×1 D-Sub9ピン(オス)×1
IR拡張用端子 3.5mmモノラルミニ×1
IRブラスター端子 3.5mmモノラルミニ×1
電源 DC5V、最大10W
寸法・質量 W70×H30×D110mm※、200g
梱包内容 本体(送信機、受信機)、HDMIケーブル(1.8m、M-M、ロック式)×1、D-Sub9ピンケーブル (1.8m、M-F)×1、マウンティングプレート一式、電源アダプター(ロック式)×2

※突起部含まず
EXT-HDMI1.3-1FO
準備中です。
