GTB-HD-DCS-BLK
※メーカー生産完了品(2017.7)

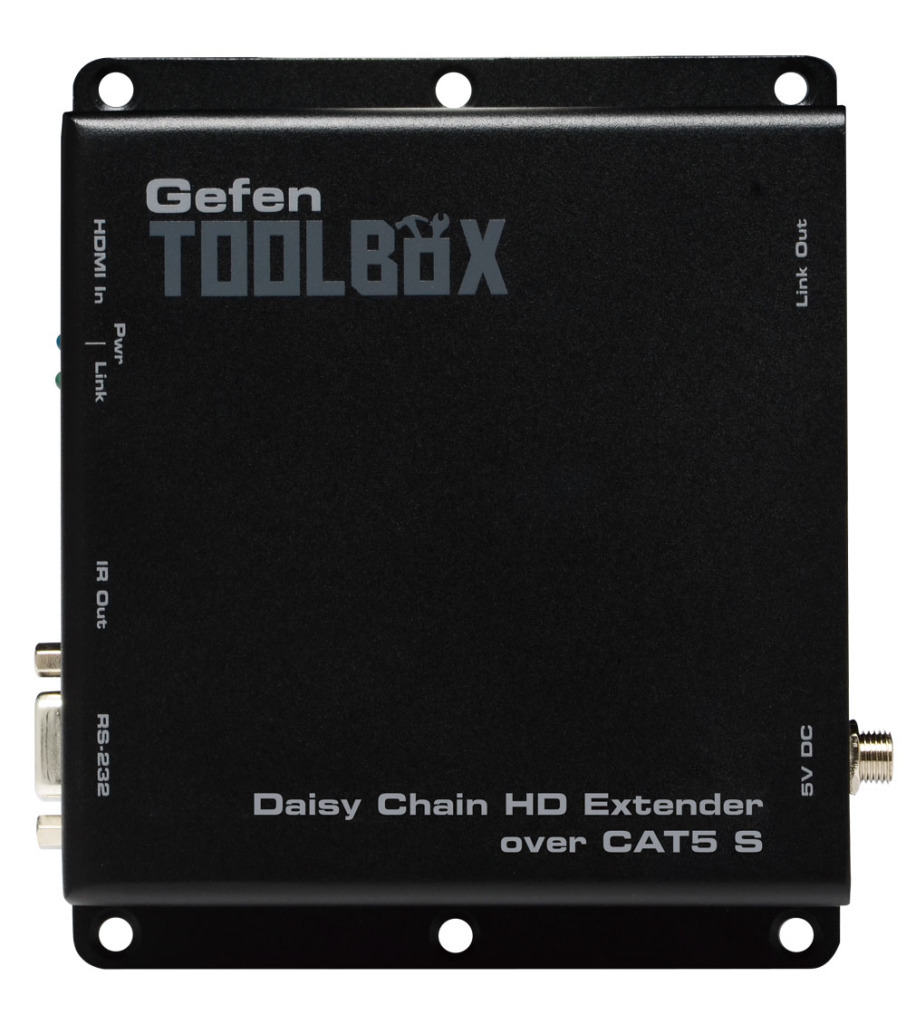

CAT-5ケーブルを使用したデイジーチェーン接続で、最大100台の表示機器へ信号伝送が可能なHDMI伝送システム【送信機】


hdcpIRバックチャンネル
GTB-HD-DCS-BLK   GTB-HD-DCS-BLK



▼対応信号
HDMI1.3、RS-232、IR

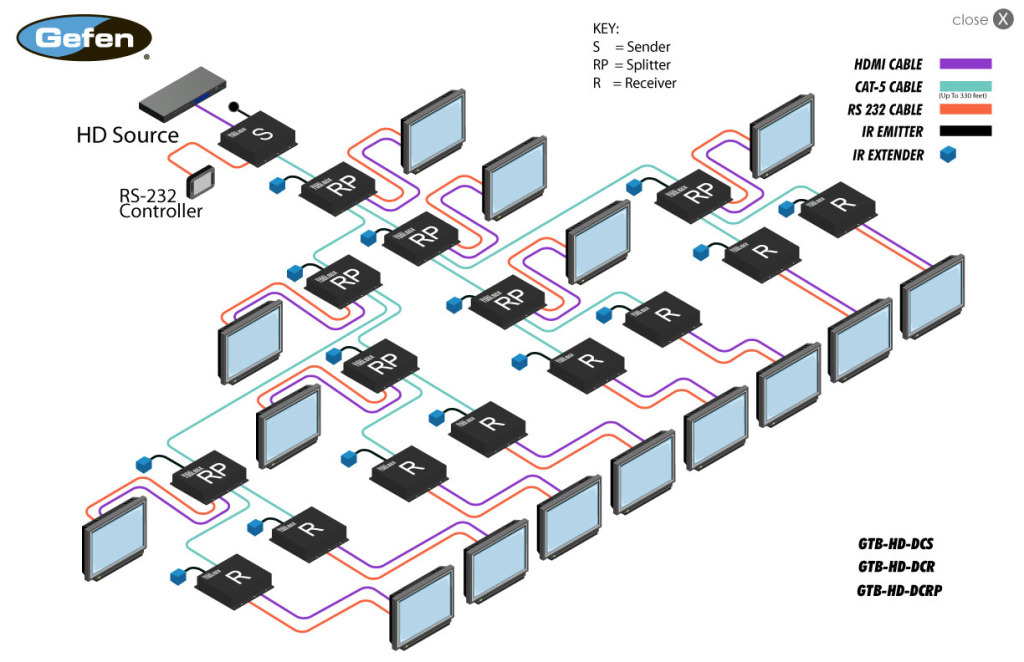

■送信機、受信機および分配機を組み合わせることにより、HDMIおよび制御信号を簡単に分配/延長し、表示機器のネットワークを構成することが可能。
■RS-232コマンド(例:電源のオン/オフ)をデイジーチェーンネットワーク経由で全ての表示機器に分配したり、IRバックチャンネル機能により、表示機器の場所からIR制御信号を受け、ソース機器の操作が可能。
■ソース機器、分配機および受信機間のCAT-5eケーブル長は最大100m、HD表示機器は最大100機まで連結可能。
■1080pフルHD及び1920×1200(WUXGA)の解像度までサポート。遅延が1フレーム以下のため、全表示機器の音声/映像の同期の喪失を最小限に抑制。
■レストランやバー、店舗などの複数のスクリーンに同じコンテンツを再生する設備やエンタテイメント向けソリューション、またデジタルサイネージアプリケーションに最適。

※HDMI、IR、RS-232信号に対応。
※CAT-5e(またはそれ以上)のケーブルを使用して、最大100mまでの延長が可能。
※1フレーム以下の遅延(16.7~20ms)
※最大100台までの表示機器をサポート。
※HDMI対応
  対応解像度:1080p、1920×1200、HDCP準拠、12bit Deep Color、LPCM7.1、Dolby TrueHD, Dolby Digital Plus, DTS-HD, Master Audio、Lip Syncパススルー
※ロックタイプ電源採用
  • 本体
  • HDMIケーブル(ロック式、1.8m)×1
  • RS-232ケーブル(D-Sub9ピン、1.8m)×1
  • IRエミッター(シングル)×1
  • 電源アダプター(EXT-PS526AIP-LP)×1
  GTB-HD-DCS-BLK(送信機) GTB-HD-DCRP-BLK(分配機) GTB-HD-DCR-BLK(受信機)
最大ピクセルクロック 225MHz

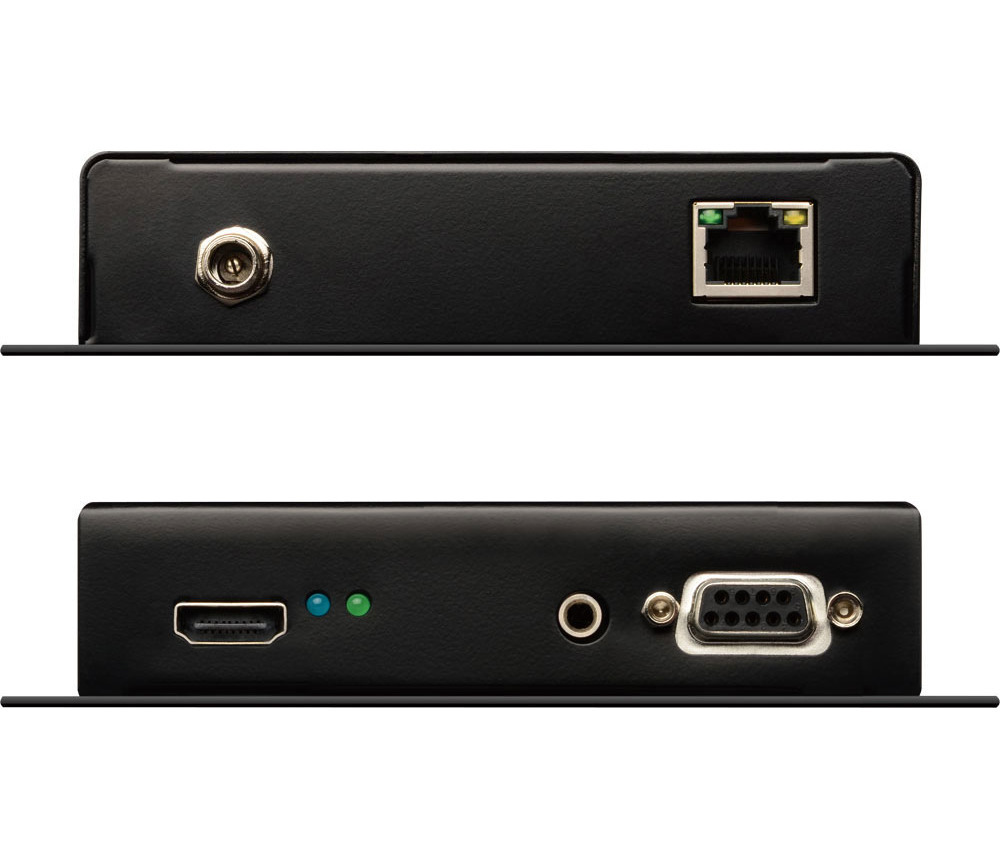

ビデオ入力端子 HDMI Type A(19ピン、メス)×1 -
ビデオ出力端子 - HDMI Type A(19ピン、メス)×1
IR出力端子 3.5mmモノラルミニ端子×1 -
IR延長端子 - 3.5mmモノラルミニ端子×1
RS-232端子 D-Sub9ピン(メス)×1
リンク入力端子 - RJ-45(シールド)×1
リンク出力端子 RJ-45(シールド)×1 RJ-45(シールド)×2 -
電源 DC5V、最大10W
寸法(W×H×D)・質量 132×28×113mm、160g 132×28×128mm、300g 132×28×113mm、160g
▼取扱説明書

取扱説明書ダウンロード
