EXT-DVIKVM-841DL

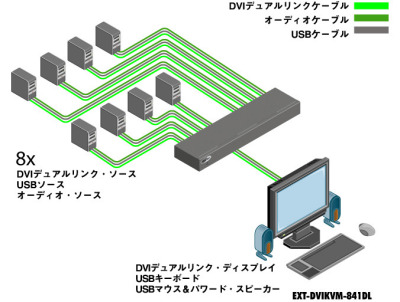

8系統のデュアルリンクDVI、USB2.0、音声信号を切り替え、1系統で出力

※生産完了(2022.11)
EDIDマネージメント1U

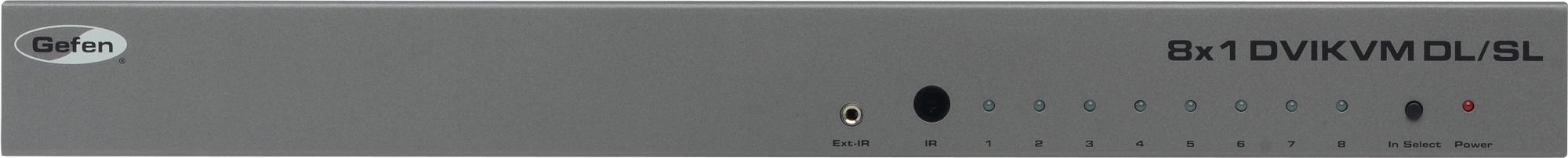

EXT-DVIKVM-841DL

EXT-DVIKVM-841DL


▼対応信号
デュアルリンクDVI(8入力1出力) | USB1.1(8入力2ポート)
3.5mmステレオミニ(8入力1出力)

▼コントロール
IRリモコン | RS-232 | 本体スイッチ



■ 最大対応解像度:3840×2400(デュアルリンク)、1920×1200(シングルリンク)、1080p
■ DVI出力は最大15mまで延長可能
 ※使用するケーブルや表示機器によっては正常に表示できない事があります。
■ 外部IR受信機(EXT-RMT-EXTIRN)に対応。
■ EDID情報を本体に記録するEDIDローカルモードと切替時にソース機器が読込を行うDS(ダウンストリーム)モードの2種類の動作モードを用意。
■ HDCP対応(DSモード時のみ)。



  • 本体
  • IRリモコン×1
  • DVIケーブル(1.8m、M-M)×8
  • USBケーブル(1.8m、A-B)×8
  • オー ディオケーブル(1.8m)×8
  • ラックマウント用金具一式
  • 電源アダプター(EXT-PS54AULPN-6)×1
最大ピクセルクロック 165MHz×2
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)
最大対応解像度 デュアルリンク:3840×2400
シングルリンク:1920×1200
1080p

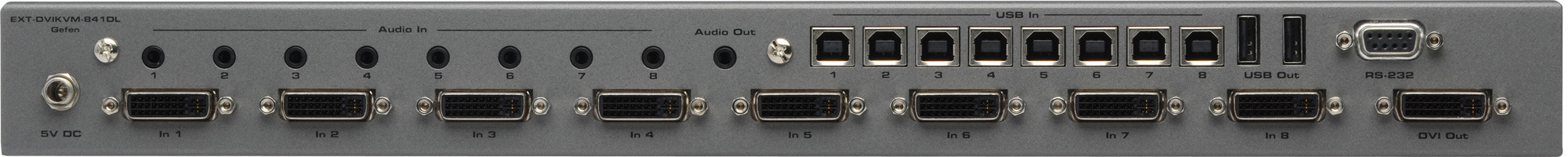

ビデオ入力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×8
ビデオ出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1
オーディオ入力端子 3.5mmステレオミニ×8
オーディオ出力端子 3.5mmステレオミニ×1
USBホスト端子 Type B(メス)×8
USBデバイス端子 Type A(メス)×2
RS-232端子 D-Sub9ピン(メス)×1
IR拡張端子 3.5mmステレオミニ×1
電源 DC5V、最大32.5W
寸法・質量 W434×H44×D106mm(※)、1.0kg
※突起部除く

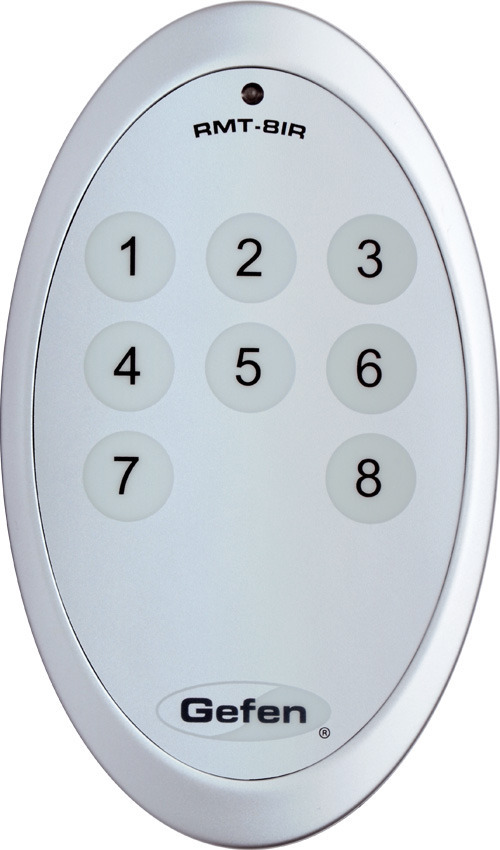

▼付属のIRリモコン
RMT-8IR
EXT-DVIKVM-841DL
▼取扱説明書

取扱説明書ダウンロード

▼仕様書
準備中です。
