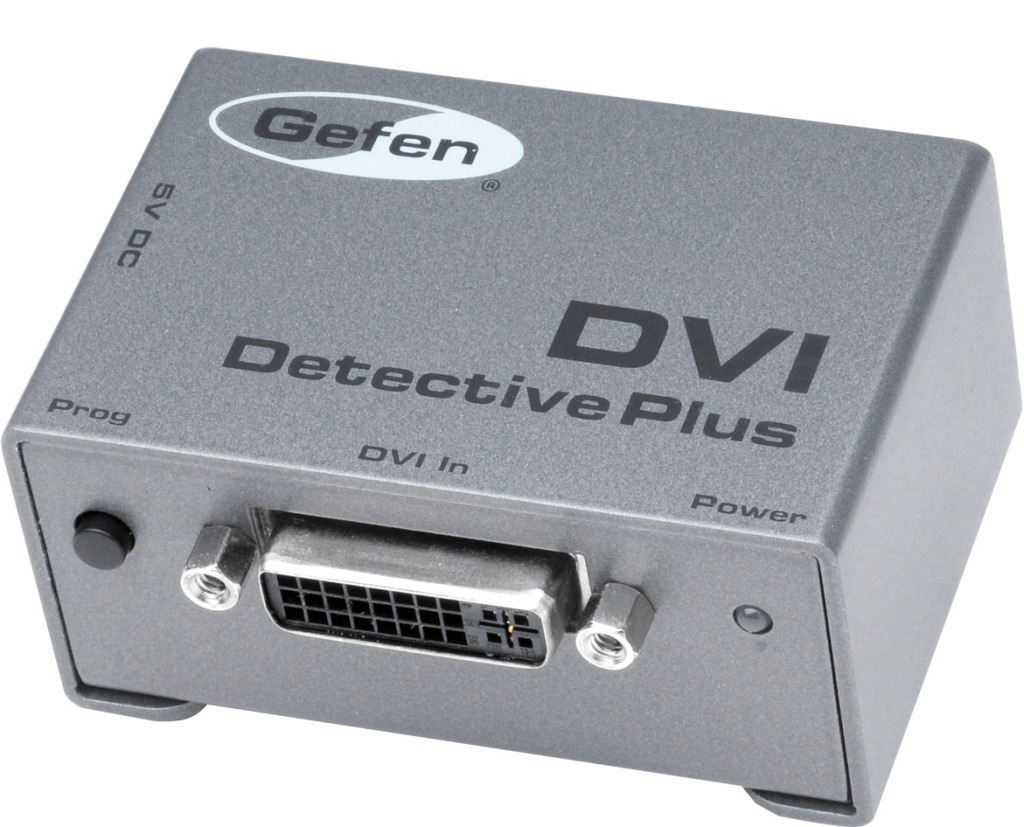

EXT-DVI-EDIDP
HDTVディスプレイのEDID情報を記憶する
DVI EDIDエミュレーター
円(税抜 円)
hdcp

EXT-DVI-EDIDP

EXT-DVI-EDIDPEXT-DVI-EDIDP

▼対応信号:DVI


■ 最大対応解像度:2K、3840×2400(デュアルリンク)、1920×1200(シングルリンク)
■ EDID情報記録後は電源なしで使用可能。
■ 5種類のプリプログラムを内蔵。
■ 誤書込防止(ライトプロテクト)機能。
■ VGA表示機器のEDID情報も記録可能。
■ HDCPパススルー。
※VGA EDID情報を記録する場合には別途DVI-Iケーブルやアダプターが必要です。

▼内蔵EDID情報

EDID EDIDスイッチ 内蔵解像度 リフレッシュ・レート 音声形式
1 2 3
1 ON OFF OFF 720×576p(4:3)
720×576p(16:9)
1280×720p(16:9)
1920×1080p(16:9)
*1920×1080(i 16:9)
50Hz PCM(8ch)
2 OFF ON OFF 720×576p(4:6)
1440×480(i 16:9)
1280×720p(16:9)
1920×1080p(16:9)
*1920×1080(i 16:9)
59.94/60Hz PCM(8ch)
3 ON ON OFF 720×576p(4:3)
720×576p(16:9)
1280×720p(16:9)
1920×1080p(16:9)
*1920×1080(i 16:9)
50Hz PCM(2ch)
4 OFF OFF ON 720×480(16:9)
720×576p(16:9)
1280×720p(16:9)
1920×1080p(16:9)
*1920×1080(i 16:9)
59.94/60Hz PCM(2ch)
5 ON OFF ON 720×480p(4:3)
1440×480p(4:3)
720×480p(16:9)
1440×480p(16:9)
1280×720p(16:9)
1920×1080(i 16:9)
*1920×1080p(16:9)
59.94/60Hz PCM(2ch)
PCM(8ch)
DTS
Dolby
  • 本体
  • DVIケーブル(30cm、M-M)×1
  • 電源アダプター(EXT-PS51AIP-6)×1
ビデオアンプ帯域 165MHz×2
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)
最大対応解像度 2K、3840×2400(デュアルリンク)、1920×1200(シングルリンク)
EDIDメモリー 256バイト
ビデオ入力端子 DVI-I(29ピン、メス)×1
ビデオ出力端子 DVI-I(29ピン、メス)×1
電源 DC5V、最大5W
寸法・質量 W69×H33×D46mm(※)、86g
※突起部含まず
EXT-DVI-EDIDP
▼取扱説明書

取扱説明書ダウンロード


▼仕様書
準備中です。
