EDIDエミュレーター

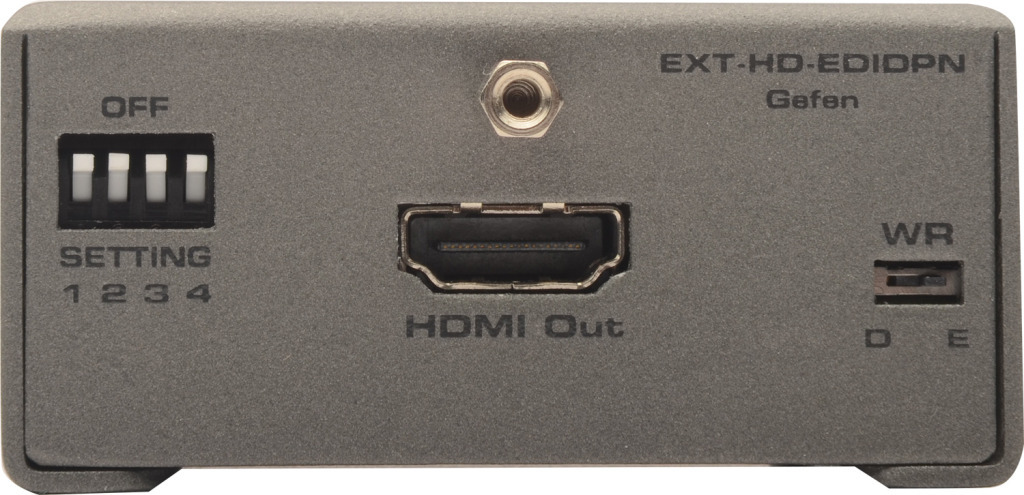

EXT-HD-EDIDPN

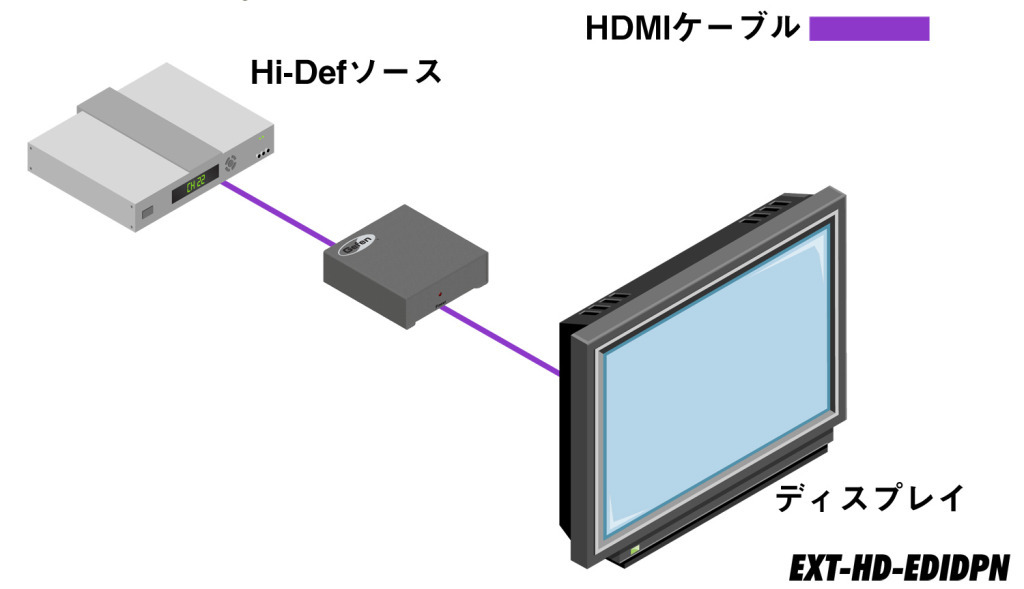

HDTVディスプレイのEDID情報を記憶する
HDMI EDIDエミュレーター
円(税抜 円)
hdcpEDIDマネージメントSyner-G

EXT-HD-EDIDPNEXT-HD-EDIDPN

EXT-HD-EDIDPNEXT-HD-EDIDPN

▼対応信号:HDMI1.3
▼コントロール:Syner-G


Syner-G Software Suite■ 最大対応解像度:1080p、1920×1200
■ HDMI対応:12bit Deep Color、LPCM 7.1、Dolby TrueHD、Dolby Digital Plus、DTS-HD Master Audio、3DTVパススルー、Lip-syncパススルー、CECパススルー
■ HDCPパススルー。
Gefen製品専用のマネージメント・ソフトウェアSyner-G Software Suiteに対応。
■ DDCリクロック。
■ ディスプレイからのEDID情報を保存。
■ 6種類のプリプログラムを内蔵、6種類のユーザー・プログラムを保存可能。


▼内蔵EDID情報

EDID EDIDスイッチ 内蔵解像度 サンプリング周波数 音声形式
1 2 3
1 ON OFF OFF 640×480@60Hz
1920×1080i@50Hz (16:9,1:1)Native
1280×720p@50Hz (16:9,1:1)
720×576p@50Hz (4:3,16:15)
720×576p@50Hz (16:9,64:45)
1920×1080p@50Hz (16:9,1:1)
48/44.1/32kHz LPCM
8ch
24/20/16bit
2 OFF ON OFF 640×480@60Hz、 1920×1080i@50Hz (16:9,1:1)Native
1280×720p@50Hz (16:9,1:1)
720×576p@50Hz (4:3,16:15)
720×576p@50Hz (16:9,64:45)
1920×1080p@50Hz (16:9,1:1)
48/44.1/32kHz LPCM
8ch
24/20/16bit
3 ON ON OFF 640×480@60Hz
1920×1080i@50Hz (16:9,1:1)Native
1280×720p@50Hz (16:9,1:1)
720×576p@50Hz (4:3,16:15)
720×576p@50Hz (16:9,64:45)
1920×1080p@50Hz (16:9,1:1)
48/44.1/32kHz LPCM
2ch
24/20/16bit
4 OFF OFF ON 640×480@60Hz
1920×1080i@59.94/60Hz (16:9,1:1)Native
1280×720p@59.94/60Hz (16:9,1:1)
720×480p@59.94/60Hz (16:9,32:27)
720(1440)×480i@59.94/60Hz(16:9,32:27)
1920×1080p@59.94/60Hz (16:9,1:1)
48/44.1/32kHz LPCM
2ch
24/20/16bit
5 ON OFF ON 720×400@70Hz
640×480@60Hz
800×600@60Hz
1024×768@60Hz
1280×720@60Hz(16:9)
1280×1024@60Hz(5:4)
1920×1080i@59.94/60Hz(16:9,1:1)
1280×720p@59.94/60Hz(16:9,1:1)
720×480p@59.94/60Hz(4:3,8:9)(16:9,32:27)
1920×1080p@59.94/60Hz(16:9,1:1)Native
1440×480p@59.94/60Hz(4:6,4:9 or 8:9³)(16:9,16:27 or 32:27³)
96/88.2/48/ 44.1/32kHz LPCM
8ch
24/20/16bit
192/176.4/96/ 88.2/48/44.1/ 32kHz LPCM
2ch
24/20/16bit
96/88.2/48/ 44.1/32kHz DTS
6ch
最大ビットレート 1536K
96/88.2/48/ 44.1/32kHz AC-3
6ch
最大ビットレート 648K
6 OFF ON ON 720×400@70Hz
640×480@60/67/72/75Hz
800×600@60/72/75Hz
832×624@75Hz
1024×768@60/70/75Hz
1280×1024@75Hz
1152×870@75Hz
1152×864@75Hz(4:3)
1280×800@60Hz(16:10)
1280×960@60Hz(4:3)
1280×1024@60Hz(5:4)
1440×900@75Hz(16:10)
1680×1050@60Hz(16:10
1600×1200@60Hz(4:3)
1920×1080p@59.94/60Hz(16:9,1:1)Native
1280×720p@59.94/60Hz(16:9,1:1)
1920×1080i@59.94/60Hz(16:9,1:1)
720×480p@59.94/60Hz(16:9,32:27)
1920×1080p@23.97/24Hz(16:9,1:1)
1920×1080p@29.97/30Hz(16:9,1:1)
640×480p@59.94/60Hz(4:3,1:1)
48/44.1/32kHz LPCM
2ch
24/20/16bit

  • 本体
  • HDMIケーブル(30cm、MonoLOK)×1
  • ミニUSB~USBケーブル(1.8m)×1
  • 電源アダプター(EXT-PS51AIP-6)×1
最大ピクセルクロック 225MHz
最大TMDSクロック225MHz
最大対応解像度 1080p、1920×1200

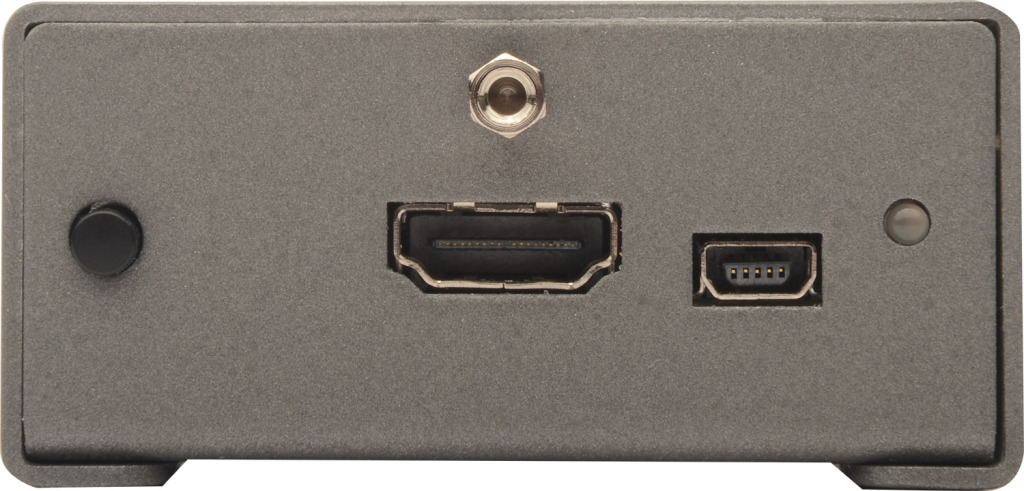

ビデオ入力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
ビデオ出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
USB端子 Mini B×1
EDIDメモリー 256バイト
電源 DC5V、最大5W
寸法・質量 W68×H33×D46mm(※)、80g
※突起部含まず
