HDMI分配機
EXT-HDMI1.3-142D
※メーカー生産完了品(2017.11)

1系統のHDMI信号を2系統に分配
HDMI音声のディエンベデッドも可能

hdcpEDIDマネージメント

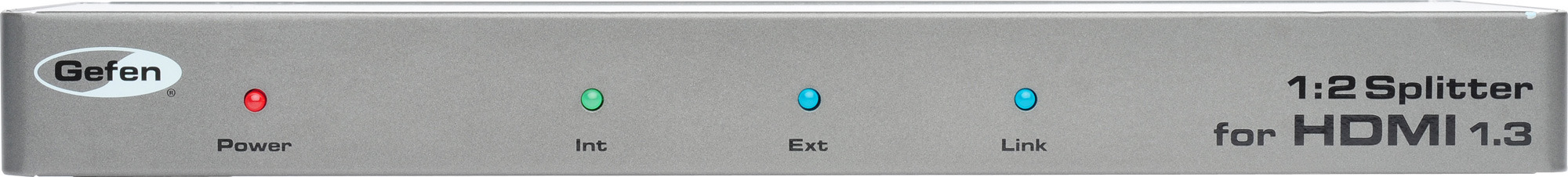

EXT-HDMI1.3-142D

EXT-HDMI1.3-142D

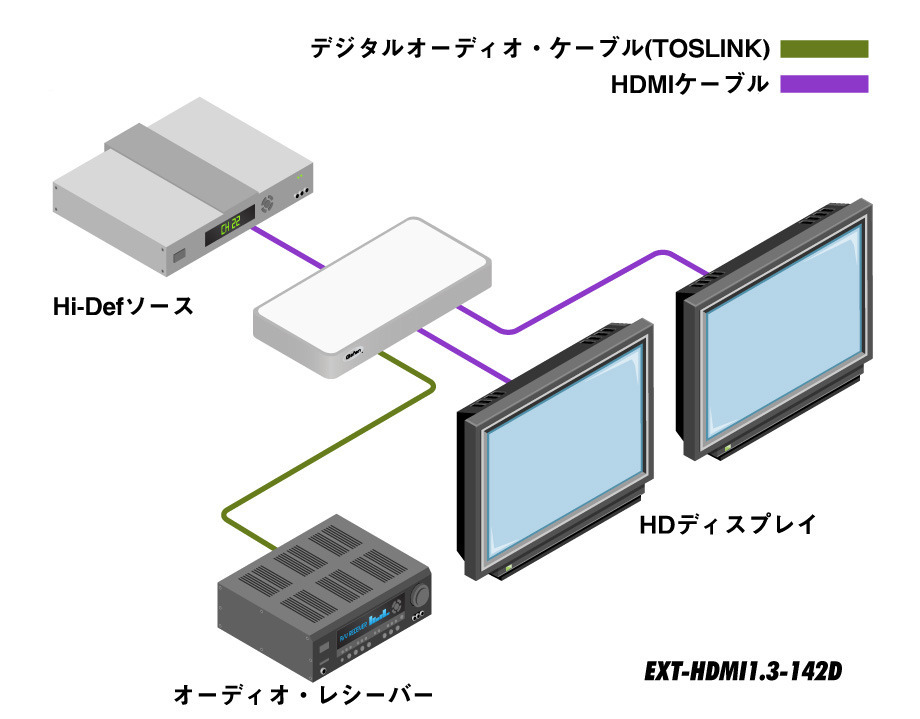

▼対応信号:HDMI1.3(1入力2出力) | TOSLINK(1出力)


■ 最大対応解像度:1920×1200、1080p、2K
■ HDMI対応:12bit Deep Color、Dolby TrueHD、DTS-HD Master Audio、3DTVパススルー、Lip-syncパススルー
■ HDCP準拠。
■ 内蔵のEDID情報を送出するINTモードと外部EDID情報を表示機器に送出するEXTモードの切替が可能。
■ 内蔵EDIDデータ

1280×720p/50(Naitive) 1280×720p/59.94/60(Naitive)
1920×1080i/50 Hz・1920×1080i 59.94/60 720×480p/59.94/60
720×576p/50 1920×1080p/50
1920×1080p/59.94/60 1440×480p/59.94/ 60
1440×576p/50 LPCM 2 Ch
AC-3 2ch、5.1ch DTS 2ch、5.1ch

■ TOSLINK音声出力形式
   LPCM 2-channe(l 32~192kHz sampling rate)
   Dolby AC3 2-channel and 5.1ch
   Dolby Digital Plus 5.1ch
   DTS 2-channel and 5.1ch

※出力1に接続しているモニターのEDID情報をソース機器に送ります。


  • 本体
  • HDMIケーブル(1.8m、M-M)×1
  • 電源アダプター(EXT-PS526AIPN)×1
ビデオアンプ帯域 225MHz
最大対応解像度 1920×1200、1080p、2K(シングルリンク)
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)

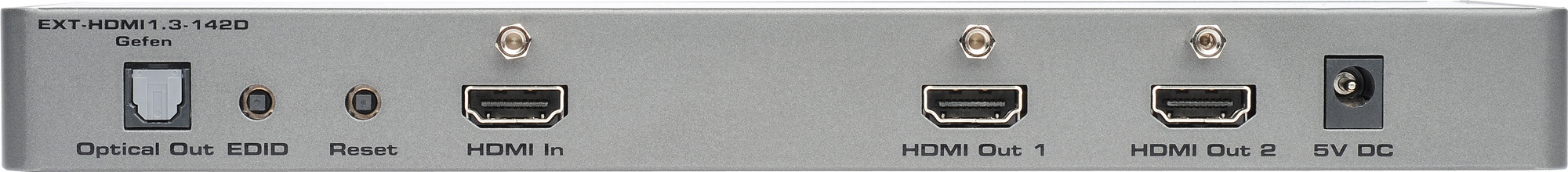

ビデオ入力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
ビデオ出力端子 HDMI Type A(19ピン、 メス、MonoLOK)×2
オーディオ出力端子 TOSLINK(オプティカル)×1
電源 DC5V、最大13W
寸法・質量 W256×H25×D106mm(※)、700g
※突起部除く
EXT-HDMI1.3-142D
▼取扱説明書

取扱説明書ダウンロード


▼仕様書

仕様書ダウンロード
