HDMI延長機
GTB-UHD2IRS-ELRPOL-BLK
※メーカー生産完了品(2017.5)

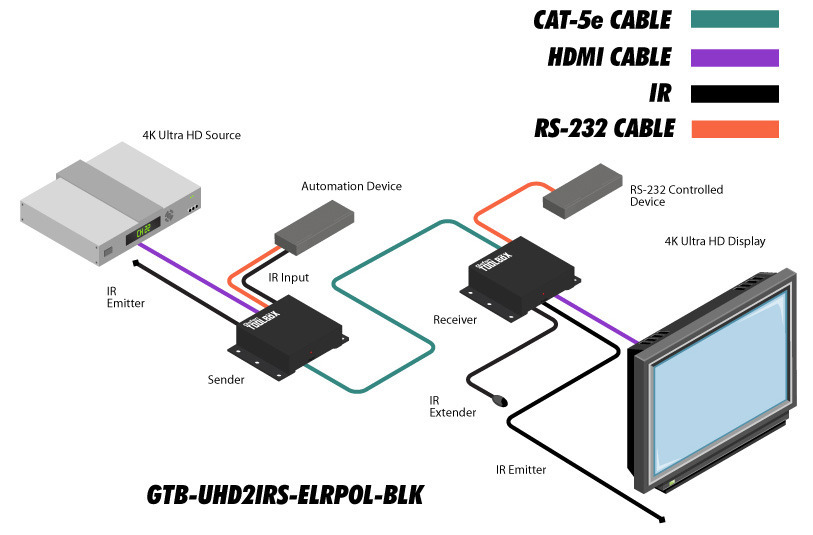

CAT-6Aケーブル一本で4K UHD、RS-232、双方向IRを最大100m延長

HDCP2.0/1.4

GTB-UHD2IRS-ELRPOL-BLK

GTB-UHD2IRS-ELRPOL-BLKGTB-UHD2IRS-ELRPOL-BLK




▼ 対応信号
HDMI 2.0 | RS-232 双方向IR信号

▼延長可能距離:4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)
    CAT-6a STP・・・100m
    CAT-5e STP・・・70m
▼ 延長可能距離:HDMI(1080p/8ビットカラー*)
    CAT-5e STP・・・150m
    *1080p/12ビットカラーの場合は最大100m



■ 対応解像度:
   4K DCI:4096×2160@24Hz/30Hz(4:4:4)
   4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)
   1080p
■ HDBaseT technology採用
■ EDIDパススルー
■ POL機能により送信機から受信機へ電源を供給(受信機は外部電源不要)。
■ HDMI対応
  ・HDCP2.2/1.4
  ・12bit Deep Color
  ・LPCM7.1audio、DolbyTrueHD、DTS-HD Master Audioパススルー
  ・3DTVパススルー
  ・CECパススルー
  ・Lip Syncパススルー
■ 伝送対応ケーブル
  ・ CAT-5e STP
  ・ CAT-6a STP
■ 必要ケーブル数:伝送対応ケーブルいずれか1本

※フレームシーケンシャル方式の3D信号には対応していません。
※DVIコネクションモードはHDCPに対応していません。
※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

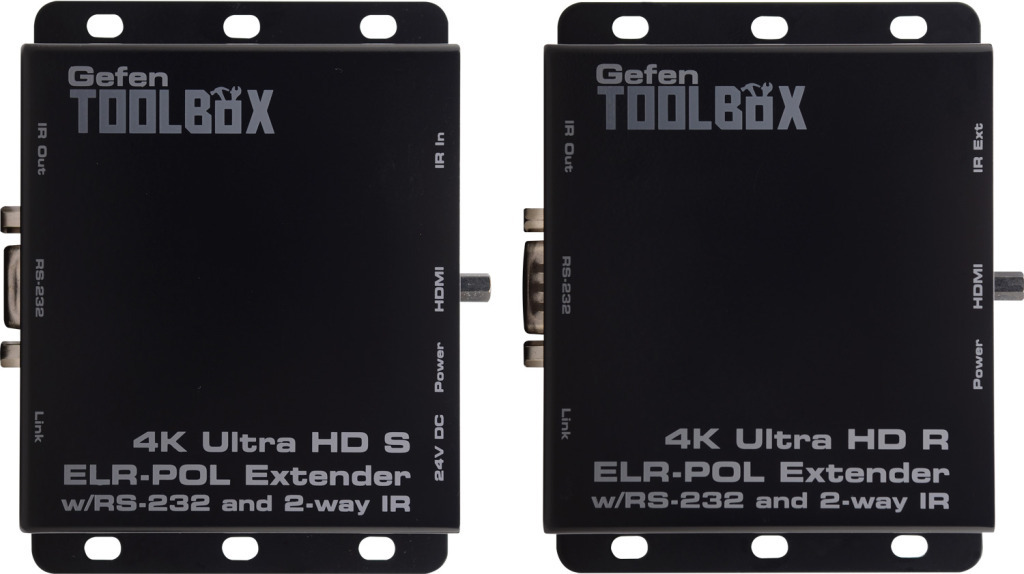

  • 本体(送信機、受信機)
  • HDMIケーブル(1.8m、M-M、MonoLOK)×1
  • D-Sub9ピンケーブル(1.8m)×1
  • IRエミッター×1
  • IR延長機×1
  • 電源アダプター(EXT-PS24U1AIP)×1

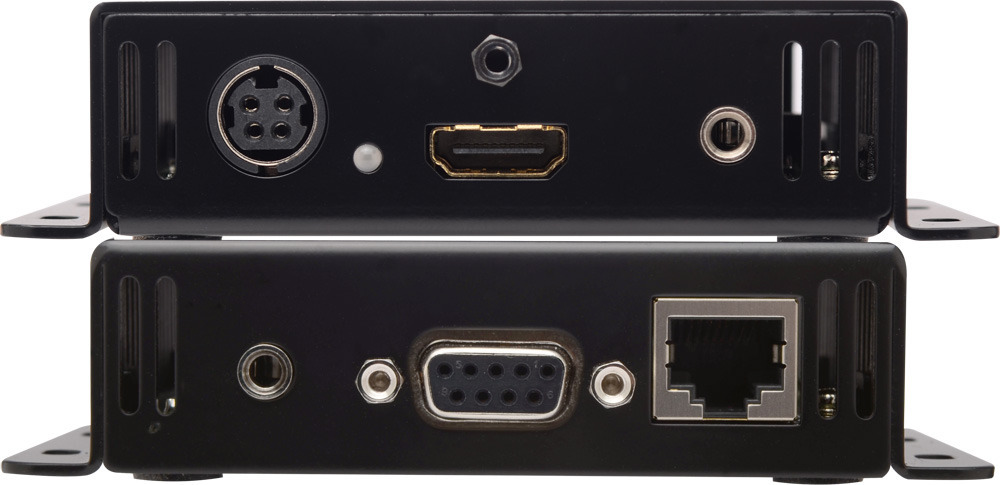

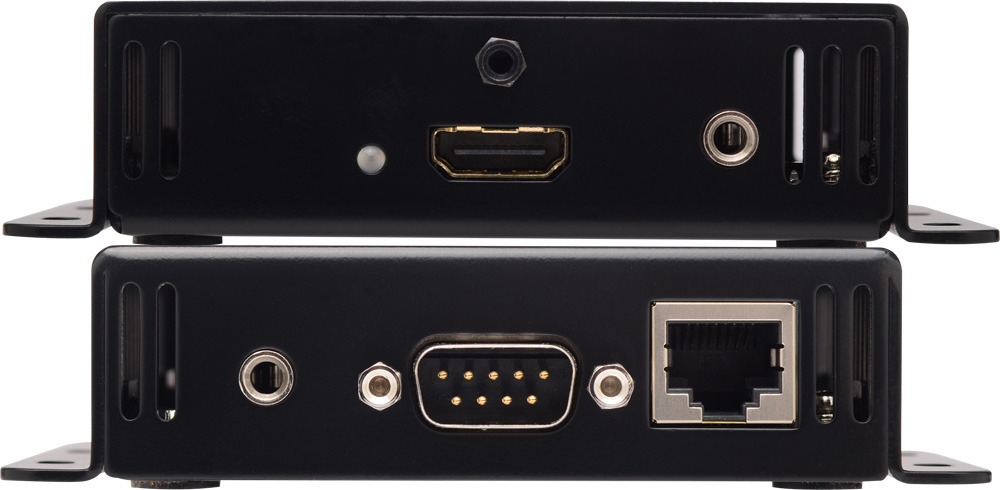

  送信機 受信機
最大ピクセルクロック 300MHz
最大TMDSクロック 300MHz
最大対応解像度 4K DCI:4096×2160@24Hz/30Hz(4:4:4)
4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)、1080p
ビデオ入力端子 HDMI Type A(19ピン、メスMonoLOK)×1
ビデオ出力端子 HDMI Type A(19ピン、メスMonoLOK)×1
リンク端子 RJ-45(シールド)×1
RS-232端子 D-Sub9ピン(メス)×1 D-Sub9ピン(オス)×1
IR延長端子

3.5mmステレオミニ×1

IR出力端子 3.5mmモノラルミニ×1 3.5mmモノラルミニ×1
IR入力端子 3.5mmモノラルミニ×1
電源 DC24V、最大10W
寸法・質量

W80×H26×D110mm(※)、200g


※ 突起部含まず
GTB-UHD2IRS-ELRPOL-BLK
▼取扱説明書
ダウンロードページへ移動します。

▼仕様書
仕様書ダウンロード
