HDMI延長機
EXT-UHD-CAT5-ELRPOL

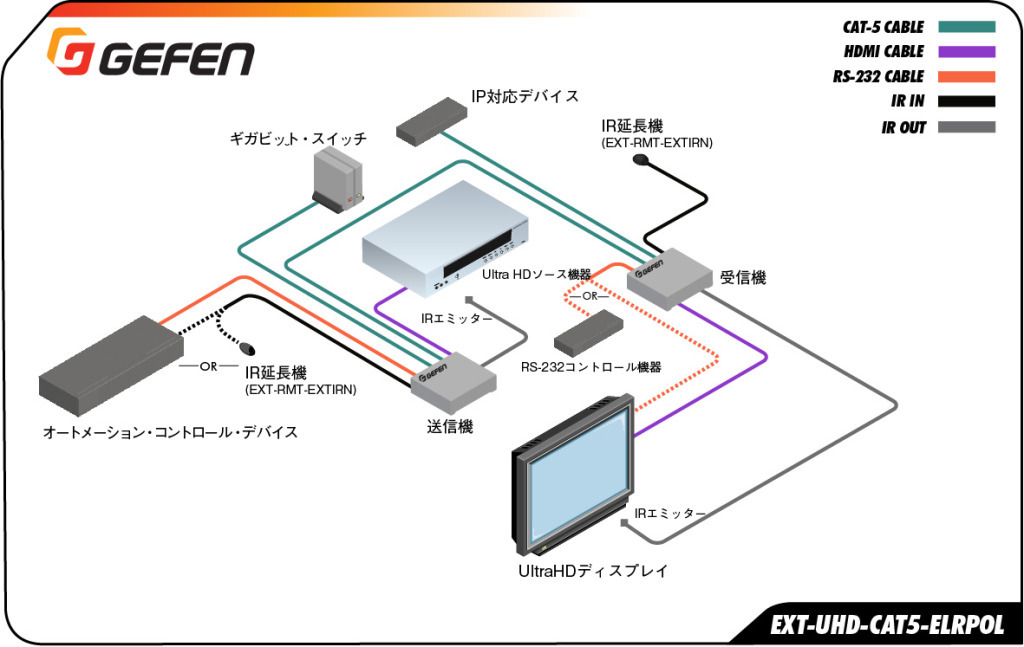

CAT-5eケーブル一本で、4K UHD、RS-232、イーサネット、双方向IR信号を最大150m延長

円(税抜 円)

HDCP2.0/1.4HDBaseT 4K UHDEDIDマネージメント

  EXT-UHD-CAT5-ELRPOL

EXT-UHD-CAT5-ELRPOL
▼対応信号
HDMI 2.0 | RS-232 | イーサネット | 双方向IR

▼ 延長可能距離
4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)
       …100m(CAT-5e STP)
HDMI(1080p/8bit)…150m(CAT-5e STP)
HDMI(1080p/12bit)…100m(CAT-5e STP)



■ 最大対応解像度:
   4K DCI:4096×2160@24Hz/30Hz(4:4:4)
   4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)
   1080p
■ HDMI対応:
  ・HDCP2.2/1.4
  ・12 bit Deep Color
  ・LPCM7.1 audio
  ・Dolby TrueHD
  ・DTS-HD Master Audioパススルー
  ・3DTVパススルー
  ・CECパススルー
  ・LipSyncパススルー
■ POL機能により送信機から受信機へ電源を供給(受信機は外部電源不要)
■ HDBaseT technology採用。
■ EDIDマネージメント機能搭載。

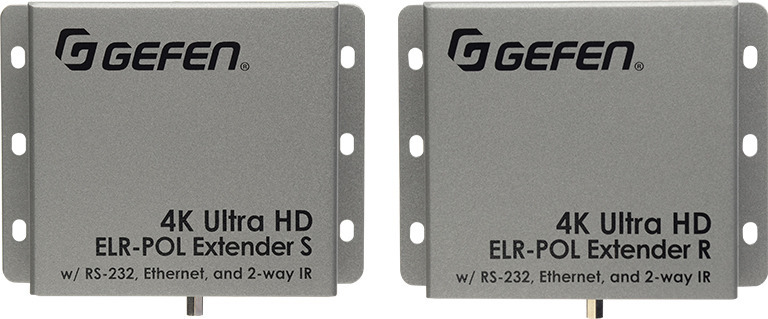

  • 本体(送信機、受信機)
  • HDMIケーブル(1.8m、ロック式)×1
  • フェニックス(3ピン)~DB-9ケーブルアダプター(M-M)×1
  • フェニックス(3ピン)~DB-9ケーブルアダプター(M-F)×1
  • IRエミッター×1
  • IR延長機×1
  • 電源アダプター(EXT-PS24U1AIP-6)×1
  送信機 受信機
最大ピクセルクロック 300MHz
最大対応解像度 4K DCI:4096×2160@24Hz/30Hz(4:4:4)
4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)、1080p

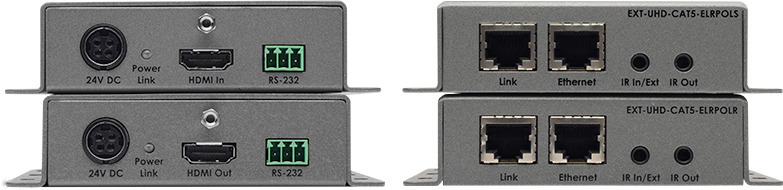

ビデオ入出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
リンク端子 RJ-45(シールド)×1
RS-232ポート フェニックス(3ピン)×1
※DB-9アダプター付属
IR IN/EXT端子 3.5mmステレオミニ×1
IR出力端子 3.5mmモノラルミニ×1
電源 DC24V、最大12W
寸法・質量 W110×H26×D85mm(※)、200g
※突起部除く
EXT-UHD-CAT5-ELRPOL
▼取扱説明書
ダウンロードページへ移動します。

▼仕様書
※準備中です。
