GTB-HD-DCR-BLK
※メーカー生産完了品(2017.7)

CAT-5ケーブルを使用したデイジーチェーン接続で、最大100台の表示機器へ信号伝送が可能なHDMI伝送システム【受信機】

hdcpIRバックチャンネル

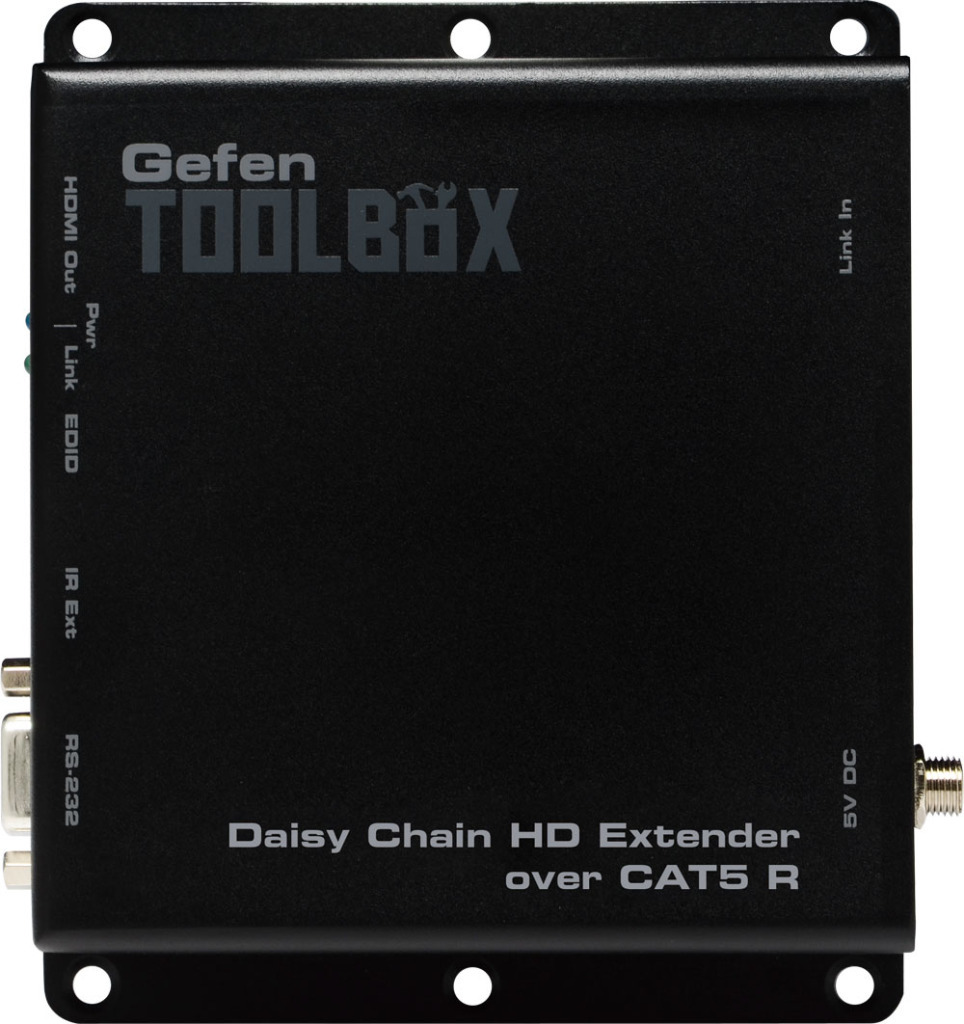

GTB-HD-DCR-BLK   GTB-HD-DCR-BLK


▼対応信号
HDMI1.3 、RS-232、IR


■送信機、受信機および分配機を組み合 わせることにより、HDMIおよび制御信号を簡単に分配/延長し、表示機器のネットワークを構成 することが可能。
■RS-232コマンド(例:電源のオン/オフ)をデイジーチェーンネットワー ク経由で全ての表示機器に分配したり、IRバックチャンネル機能により、表示機器の場所からIR 制御信号を受け、ソース機器の操作が可能。
■ソース機器、分配機および受信機間のCAT-5e ケーブル長は最大100m、HD表示機器は最大100機まで連結可能。
■1080pフルHD及び 1920×1200(WUXGA)の解像度までサポート。遅延が1フレーム以下のため、全表示機器の音声/映 像の同期の喪失を最小限に抑制。
■レストランやバー、店舗などの複数のスクリーンに同じ コンテンツを再生する設備やエンタテイメント向けソリューション、またデジタルサイネージア プリケーションに最適。

※HDMI、IR、 RS-232信号に対応。
※CAT-5e(またはそれ以上)のケーブルを使用して、最大100mまでの延 長が可能。
※1フレーム以下の遅延(16.7~20ms)
※最大100台までの表示機器をサポート 。
※HDMI対応
  対応解像度:1080p、1920×1200、HDCP準拠、12bit Deep Color、 LPCM7.1、Dolby TrueHD, Dolby Digital Plus, DTS-HD, Master Audio、Lip Syncパススルー
※ロックタイプ電源採用
  • 本体
  • HDMIケーブル(ロック式、1.8m)×1
  • RS-232ケーブ ル(D-Sub9ピン、1.8m)×1
  • IRエミッター(シングル)×1
  • 電源アダプター(EXT-PS526AIP-LP)×1
  GTB-HD-DCS-BLK(送信機) GTB-HD-DCRP-BLK(分配機) GTB-HD-DCR-BLK(受信機)
最大ピクセルクロック 225MHz

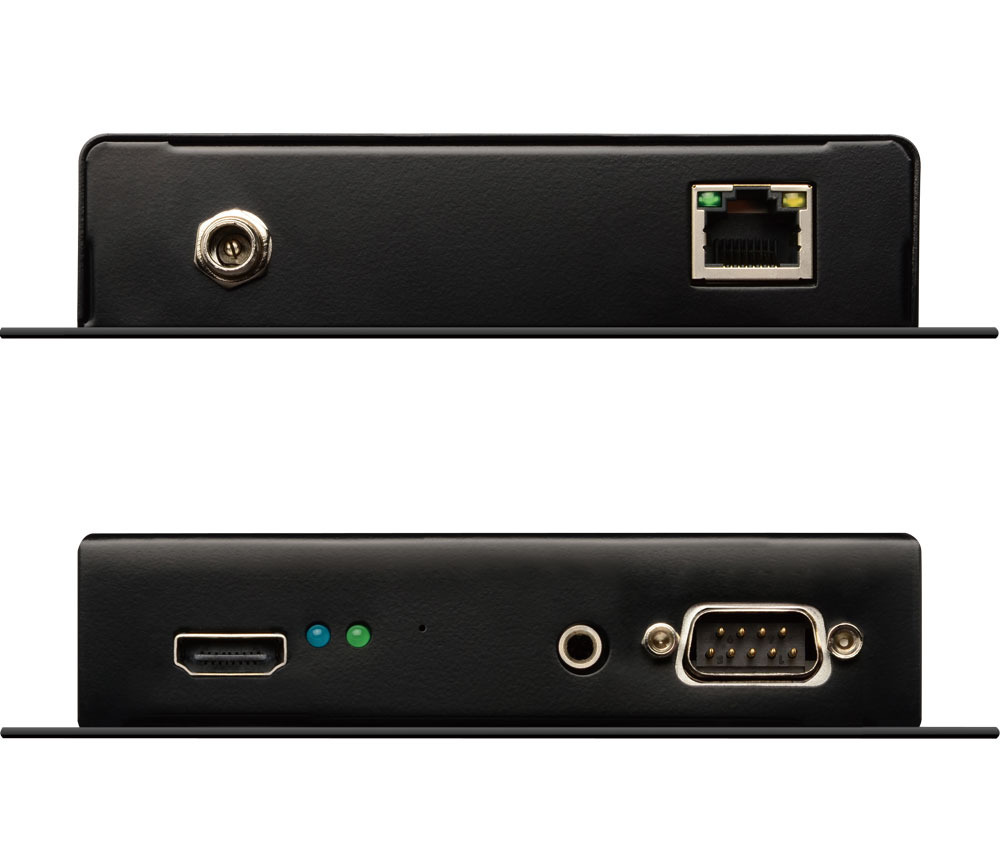

ビデオ入力端子 HDMI Type A(19ピン、メス)×1 -
ビデオ出力端子 - HDMI Type A(19ピン、メス)×1
IR出力端子 3.5mmモノラルミニ端子×1 -
IR延長端子 - 3.5mmモノラルミニ端子×1
RS-232端子 D-Sub9ピン(メス)×1
リンク入力端子 - RJ-45(シールド)×1
リンク出力端子 RJ-45(シールド)×1 RJ-45(シールド)×2 -
電源 DC5V、最大10W
寸法(W×H×D)・質量 132×28×113mm、160g 132×28×128mm、300g 132×28×113mm、160g
