EXT-DVI-2-HDSDISSL
DVI信号をHD/SD-SDI信号に変換・スケーリング

※生産完了品（2021.3）


EXT-DVI-2-HDSDISSL

EXT-DVI-2-HDSDISSL



▼対応入力信号：DVI
▼対応出力信号：HD/SD-SDI
▼コントロール：IRリモコン | RS-232


■ HD/SD-SDI出力に対応。
■ 10bit処理により、広大なダイナミックレンジ、高精細な解像力を実現。
■ フレームレート変換機能。
■ 色補正。
■ ノイズリダクション。
■ ディテールエンハンスメント。
■ ガンマ調整。
■ アスペクトセレクト。
■ カラーパターン・クロスハッチの2種類のテストパターン出力機能。
■ リファレンス入力。※リファレンス入力はSDI出力周波数の倍数周波数に対応しています。
■ OSD（オンスクリーンディスプレイ）メニューで操作、設定が可能。

▼ビデオ/PC入力対応解像度
480i 480p/59.94 576i 576p/50 720p/23.97
720p/24 720p/25 720p/29.97 720p/30 720p/50
720p/60 720p/59.94 1035i/59.94 1035i/50 1080i/50
1080i/50M 1080i/59.94 1080i/60 2K-p/23.98 2K-p/24
640×480/60 640×480/75 640×480/85 800×600/60 800×600/75
800×600/85 1024×768/60 1024×768/75 1024×768/85 1280×854
1152×864/75 1280×768/60 1280×960/60 1280×960/85 1280×1024/60
1280×1024/75 1280×1024/85 1360×768/60 1366×768/60 1366×923/50
1440×900/60 1440×1080/60 1600×1024 1600×1200/60 1600×1200/65
1600×1200/70 1600×1200/75 1680×1050/60 1920×1200/60 2048×1080

▼ビデオ/PC出力対応解像度
480i 576i 720p/23.98 720p/24 720p/25
720p/29.97 720p/30 720p/50 720p/59.94 720p/60
1035i/59.94 1035i/60 1080i/50 1080i/50M 1080i/59.94
1080i/60 1080sf/23.98 1080sf/24 1080sf/25 1080sf/29.97
1080sf/30 1080p/23.98 1080p/24 1080p/25 1080p/29.97
1080p/30 2K-p/23.98 2K-p/24 2K-sf/23.98 2K-sf/24



  • 本体
  • DVIケーブル（1.8m、M-M）×1
  • D-Sub9ピンケーブル（1.8m、M-F）×1
  • IRリモコン×1
  • ラックマウント金具一式
  • 電源アダプター（EXT-PS526AIP-LP）×1
最大ピクセルクロック 165MHz
入力DDC信号 5Vp-p(TTL)
入力ビデオ信号 1.2Vp-p
出力フォーマット SD（I SMTP 259M）:最大360Mbps、HD-SD（I SMTP 292M）:最大1.485Gbps
最大入力解像度 2048×1080
最大出力解像度 2048×1080@24Hz

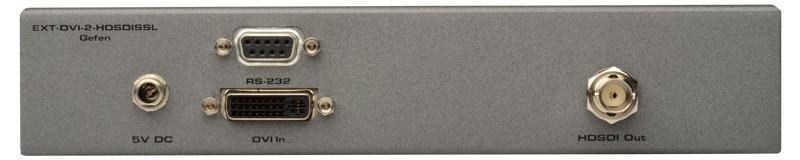

ビデオ入力端子 DVI-（I 29ピン、メス、DVI-D信号のみ）×1
ビデオ出力端子 BNC(メス）×1
RS-232端子 D-Sub9ピン(メス)×1
電源 DC5V、最大20W
寸法・質量 W214×H42×D173mm、600g
※突起部除く

▼付属のIRリモコン
RMT-8HDS-IR
EXT-DVI-2-HDSDISSL
▼取扱説明書

取扱説明書ダウンロード

▼仕様書

仕様書ダウンロード
