EXT-DVI-2-HDSDIPRO
DVI信号をHD-SDI信号に変換・スケーリング。デュアルリンクSDI出力に対応
※メーカー生産完了品(2016.1)
Genlock

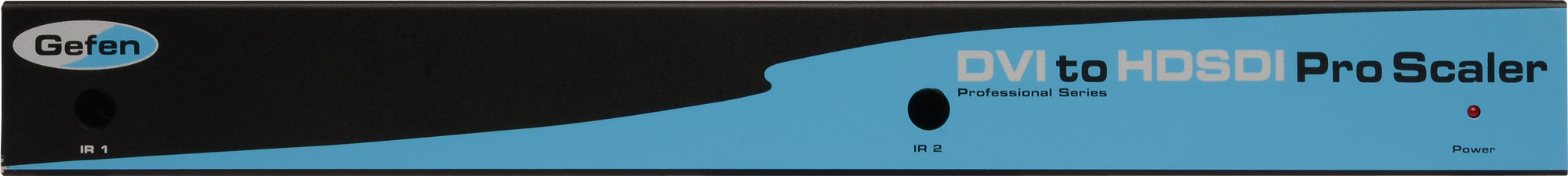

EXT-DVI-2-HDSDIPRO

EXT-DVI-2-HDSDIPRO


▼対応入力信号:DVI
▼対応出力信号:HD/SD-SDI
▼コントロール:IRリモコン | RS-232



■ デュアルリンクSDI出力に対応。
■ より優れた精度とダイナミックレンジに対応した10ビット解像度処理。
■ 様々な解像度の入力、出力に対応。
■ パターンモード:カラーパターン・クロスハッチ。
■ フレッシュレート→フレームレート変換。
■ 色補正。
■ ノイズリダクション。
■ ディテールエンハンスメント。
■ ブライトネス調整。
■ ガンマ調整。
■ アスペクトセレクト。
■ OSD(オンスクリーンディスプレイ)メニューで操作、設定が可能。
■ ラックマウント対応。
■ ファームウェアの更新可能。
■ リファレンス入力。※リファレンス入力はSDI出力周波数の倍数周波数に対応しています。


▼入力対応解像度
480i 10305i/59.94 1080p/50M 480p 1035i/60
1080p/59.94 576i 1080i/50 1080p/60 576p
1080i/50M 1080sf/23.98 720p/23.98 1080i/59.94 1080sf/24
720p/24 1080i/60 1080sf/25 720p/25 1080p/23.98
1080sf/29.97 720p/29.97 1080p/24 1080sf/30 720p/30
1080p/25 2K-p/23.98 720p/50 1080p/29.97 2K-p/24
720p/59.94 1080p/30 2K-sf/23.98 720p/60 1080p/50
2K-sf/24 640x350/85 1024x768/85 1366x768/60 640x400/85
1280x854 1366x923/50 640x480/60 1152x864/75 1440x900/60
640x480/75 1280x768/60 1440x1080/60 640x480/85 1280x960/60
1440x1080/60 800x600/60 1280x960/85 1600x1024 800x600/75
1280x1024/60 1600x1200/60 800x600/85 1280x1024/75 1680x1050/60
1024x768/60 1280x1024/85 1920x1200/60 1024x768/75 1360x768/60
2048x1080 - - - -


▼ビデオ出力対応解像度
480i 10305i/59.94 1080p/50M 480p 1035i/60
1080p/59.94 576i 1080i/50 1080p/60 576p
1080i/50M 1080sf/23.98 720p/23.98 1080i/59.94 1080sf/24
720p/24 1080i/60 1080sf/25 720p/25 1080p/23.98
1080sf/29.97 720p/29.97 1080p/24 1080sf/30 720p/30
1080p/25 2K-p/23.98 720p/50 1080p/29.97 2K-p/24
720p/59.94 1080p/30 2K-sf/23.98 720p/60 1080p/50
2K-sf/24 - - - -



入力ビデオ帯域 165MHz
出力ビデオ帯域 1.485 Gbps×2
最大入力解像度 2048×1080
最大出力解像度 2048×1080(デュアルリンクHD-SDI)

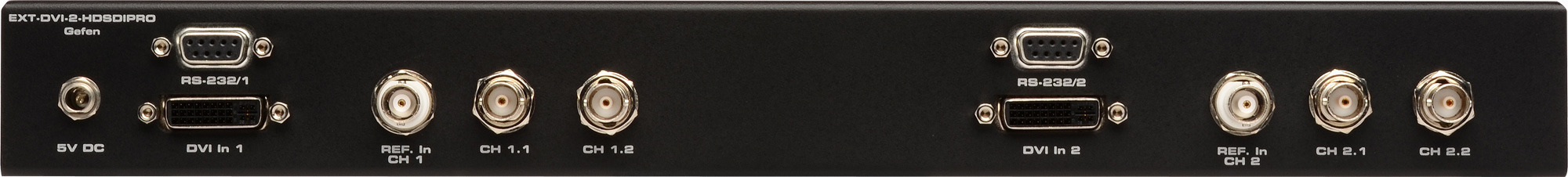

ビデオ入力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×2
ビデオ出力端子 BNC(メス)×4
RS-232端子 D-Sub9ピン(メス)×2
リファレンス入力端子 BNC(オス)×2
電源 DC5V、最大20W
寸法・質量 W380×H45×D170mm、1.2kg
梱包内容 本体、DVIケーブル(1.8m、M-M)×2、D-Sub9ピンケーブル(1.8m、M-F)×1、 IRリモコン×1、ラックマウント金具一式、電源アダプター(ロック式)×1
※突起部除く

▼付属のIRリモコン
RMT-8HDS-IR
▼取扱説明書

取扱説明書ダウンロード


▼仕様書

仕様書ダウンロード
