トップ  >   EXT-HDMI1.3-2-3GSDI
EXT-HDMI1.3-2-3GSDI
HDMI 1.3信号をSD/HD/3G SDI信号の最適な信号に変換する、HDMI1.3 to 3GSDI コンバーター

※メーカー生産完了品(2016.1)

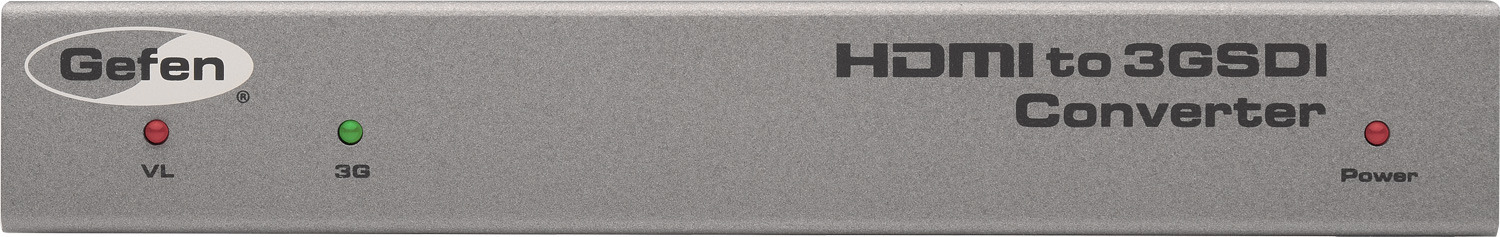

EXT-HDMI1.3-2-3GSDI

EXT-HDMI1.3-2-3GSDI


▼対応信号
  入力:HDMI1.3 | DVI
  出力:3G-SDI | RCA


■ HDMI信号を3G-SDI信号に変換。
■ HDMI信号は12bit Deep Colorに対応。
■ SDI出力は、SMPTE 259M、292M、SMPTE 274M、SMPTE 296M、ITU-R BT.656、ITU-R BT.601に対応。
■ SMPTE 425A-425B対応(フォーマット 1080p/50/59.94/60)
■ カラースペース(RGB to YCbCr)、カラーサンプリング(4:4:4 to 4:2:2)は自動変換。
■ SD-SDI、HD-SDI変換時には、SDIを同時出力可能。
■ テストパターン(ソースが接続されていなくても信号出力が可能・720p/60)
■ 8chのオーディオ信号対応(48/96/192kHz)。
■ HDMI入力音声信号の2-チャンネルをモニター用として出力可能。
■ 様々な設定が可能(Test pattern、Input range、3G level selection)。■ 3G-SDI Level Aは、1080pフォーマットのみ対応。
■ 3G-SDI Level B(2×SMPTE 292M HD-SDI)は、1080pフォーマットのみ対応。
■ SMPTE 425-A 425-B(B to A 自動変換)。
■ 最大2K(2048×1080)の入力に対応。
■ USB経由でファームウェアのバージョンアップ可能。

※HDCPには対応していません。
※Dual Link HD-SDI出力には対応していません。※スケーラー機能はありません。

▼入出力対応解像度
525(i 480i)/59.94
625(i 576i)/50
720p/50/59.94/60
1080i/50/59.94/60
1080p/23.98/24/25/29.97/30/50/59.94/60
2K/23.97/24/25

  • 本体
  • HDMIケーブル(1.8m、M-M)×1
  • 電源アダプター(EXT-526AIP-LP)×1
入力ビデオ帯域 225MHz
出力フォーマット SDI:最大360Mbps(SMTP 259M)、 HD-SDI:最大1.485Gbps(SMTP 292M)、 3G-SDI:最大3.0Gbps(SMTP 424M/425M)
最大出力解像度 2048×1080@24Hz

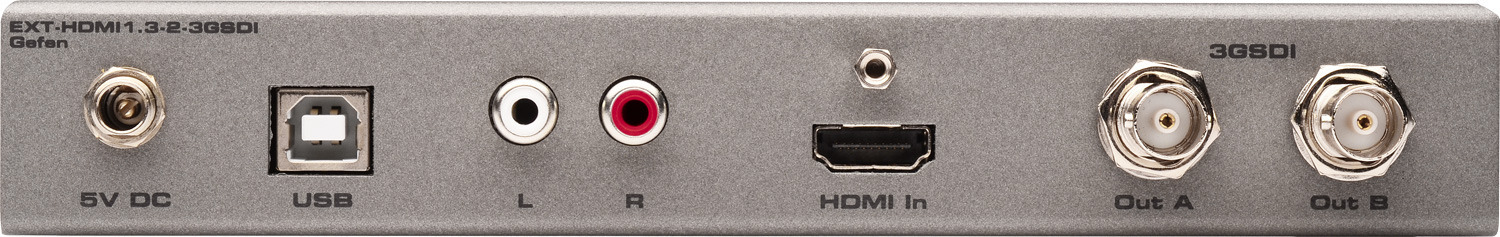

ビデオ入力端子 HDMI Type A(19ピン、メス)×1
SDI端子 BNC(メス、SDI)×2
USB端子 Type B(メス)×1 ※ファームウェアアップデート用
オーディオ端子 RCA(メス、アナログLR)×1
電源 DC5V、最大2.5W
寸法・質量 W208×H28×D190mm、300g
※突起部除く
EXT-HDMI1.3-2-3GSDI
▼取扱説明書

取扱説明書ダウンロード


▼仕様書

仕様書ダウンロード
