コンバーター
EXT-3GSDI-2-HDMI1.3

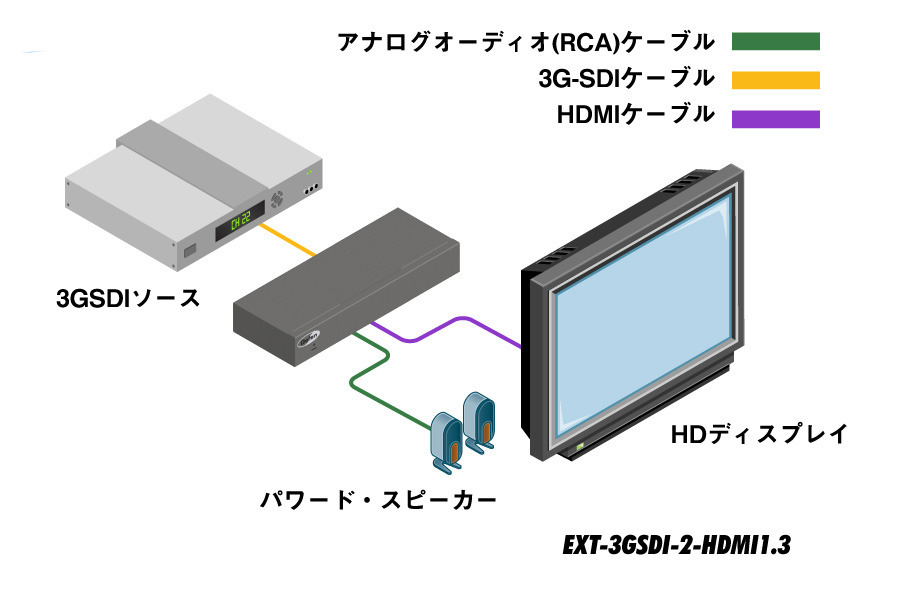

3G-SDI信号をHDMI信号とアナログオーディオ信号に変換

円(税抜 円) ※在庫限り(2016.1)

EXT-3GSDI-2-HDMI1.3

EXT-3GSDI-2-HDMI1.3


▼対応入力信号: 3G-SDI
▼対応出力信号: HDMI  |  RCA


■ 入出力対応解像度

525(i NTSC)(480i)/59.94
525p(480p)/59.94、60
625(i PAL)(576i)/50
625p(576p)/50
720p/23.98/24/25/29.97/30/50/59.94/60
1080i/50/59.94/60
1080p/23.98/24/25/29.97/30/50/59.94/60
2K/23.97/24/25

■ SMPTE 259M、292M、SMPTE 274M、SMPTE 296M、ITU-R BT.656、ITU-R BT.601対応。
■ SMPTE 425A-425B対応(フォーマット1080p/50/59.94/60)。
■ オーディオ信号は48kHzに対応。
■ テストパターン(ソースが接続されていなくても信号出力が可能・720p/60)。

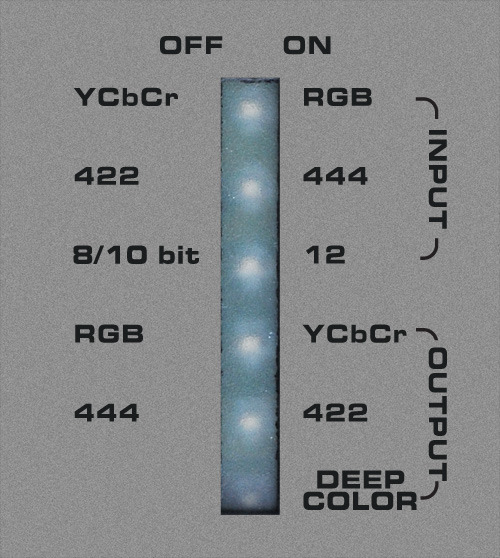

■ DIPスイッチの操作で様々な設定が可能。

DIP SW1 Test pattern OFF ON
DIP SW2 EDID Auto Manual
DIP SW3 HDMI Out Sampling 4:4:4 4:2:2
DIP SW4 HDMI Out Color Space RGB YCbCr
DIP SW5 HDMI Out RGB Range Limited Full
DIP SW6 HDMI Out Deep Color Off Deep
DIP SW7 HDMI Out Bit Depth 12bit 10bit

■ 出力フォーマットはYCbCr、RGB、4:2:2、4:4:4、8bit、10bitをサポート。
■ 8chのオーディオ信号をエンベデッドして出力が可能。
■ EDID情報、入力フォーマットを自動検出。
■ SDI入力のオーディオ信号1ch、2chをモニター出力として出力可能。
■ SDIモニター出力用端子。

※Dual Link HD-SDI入力には対応していません。※スケーラー機能はありません。

EXT-3GSDI-2-HDMI1.3


最大対応解像度 1080p
出力ビデオ帯域 225MHz
SDIサポート SMPTE259M up to 360Mbps
HD-SDIサポート SMPTE292M up to 1.485Gbps
3G-SDIサポート SMPTE 424M/425M up to3.0Gbps

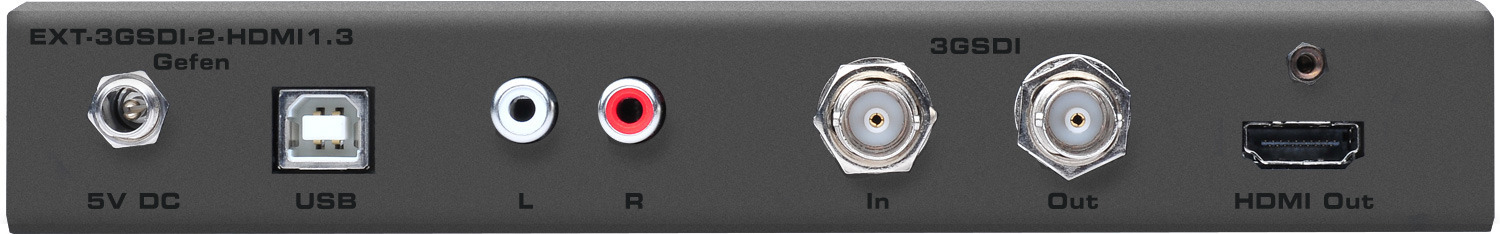

ビデオ出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
ビデオ入力端子 BNC(メス)×1
ビデオループ出力端子 BNC(メス)×1
オーディオモニター出力端子 アナログLR(RCA)×1
USB端子 Type B×1
※ファームウェアアップデート用
動作温度 0~40℃
電源 DC5V、最大2.5W
寸法・質量(※) W208×H28×D190mm(※)、300g
※突起部除く
EXT-3GSDI-2-HDMI1.3
▼取扱説明書

取扱説明書ダウンロード


▼仕様書

仕様書ダウンロード
