HDMI延長機
EXT-UHDA-HBT2
CAT-5eケーブル一本で、4K UHD、RS-232、イーサネット、双方向音声、双方向IRを最大100m延長

円(税抜 円)

HDCP2.0/1.4HDBaseT 2.04K@60HzEDIDマネージメント

  EXT-UHDA-HBT2
▼対応信号
HDMI | RS-232 | イーサネット | 双方向IR | TOSLINK | RCA

▼ 延長可能距離
4K UHD 3840×2160@60Hz(4:2:0、8bit)…100m
4K UHD 3840×2160@30Hz(4:4:4、8bit)…100m
4K DCI 4096×2160@24Hz/30Hz(4:4:4)…100m
1080p(12bit)…100m
1080p(8bit)…150m
WUXGA…150m

▼伝送対応ケーブル
・CAT-5e

▼必要ケーブル数
・上記伝送対応ケーブル1本



■ HDBaseT2.0に対応
■ 最大対応解像度:
4K DCI:4096×2160@24Hz/30Hz(4:4:4)
4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)
1920×1200
1080p
■ HDMI対応:
HDMI2.0、HDCP2.2/1.4、12bit Deep Color、LPCM7.1 Audio、
DolbyAtmos、Dolby TrueHD、DTS:X、DTS-HD Master Audioパススルー
■ 3DTVパススルー、CECパススルー、Lip-Syncパススルー
■ IR信号を送信機から受信機、受信機から送信機へ延長。
■ 受信機から送信機へデジタルオーディオ信号(TOSLINK)を延長。
■ 送信機から受信機へアナログオーディオ信号(RCA)を延長。
■ 双方向POH(Power Over HDBaseT)機能により送信機と受信機間で電源の供給が可能。
■ 接続した表示機器のEDIDを保持するローカルEDIDモードと表示機器のEDIDをソース機器に
送るパススルーEDIDモードを搭載。
Gefen製品専用のマネージメントソフトウェアSyner-G SoftwareのManageとUpdateに対応。

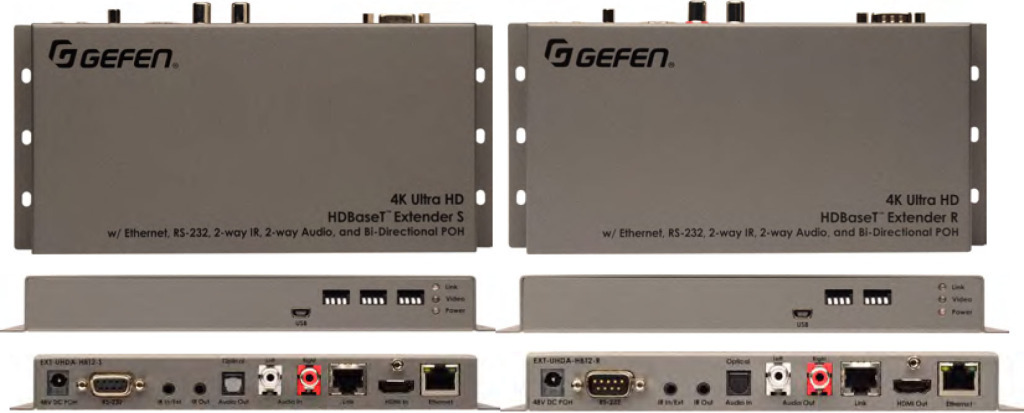

  • 本体(送信機、受信機)
  • DVIケーブル(1.8m、M-M)×1
  • HDMIケーブル(1.8m、M-M、MonoLOK)×1
  • TOSLINKデジタルオーディオ・オプティカルケーブル(1.5m、M-M)×1
  • D-Sub9ピンケーブル(1.8m、M-F)×1
  • IRエミッター×1
  • IR延長機×1
  • 電源アダプター(EXT-PS48U1A-LP-6)×1
  送信機 受信機
最大ピクセルクロック 300MHz
最大対応解像度 4K DCI:4096×2160@24Hz/30Hz(4:4:4)
4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)、
1920×1200、1080p
ビデオ入出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
リンク端子 RJ-45(シールド)×1
イーサネット端子 RJ-45(シールド)×1
RS-232ポート D-Sub9ピン(メス)×1 D-Sub9ピン(オス)×1
デジタル音声入出力端子 TOSLINK(メス)×1
アナログ音声入出力端子 RCA(メス)×2
IR IN/EXT端子 3.5mmステレオミニ×1
IR出力端子 3.5mmモノラルミニ×1
USB端子(Syner-G接続用) Mini-B×1
電源 DC48V、最大14W
寸法・質量 W214×H25×D100mm(※)、350g
※突起部除く

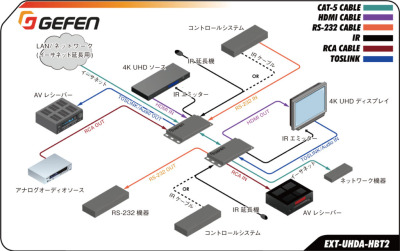

EXT-UHDA-HBT2接続図

▼取扱説明書

取説ダウンロード

▼仕様書
仕様書ダウンロード
