HDMI延長機
GTB-UHD-HBT2
CAT-5eケーブル一本で、4K UHD、RS-232、双方向IRを最大100m延長

円(税抜 円)

HDCP2.0/1.4HDBaseT 2.04K@30HzEDIDマネージメント


 GTB-UHD-HBT2

GTB-UHD-HBT2GTB-UHD-HBT2
▼対応信号
HDMI | RS-232 | 双方向IR

▼ 延長可能距離
・ 4K UHD 3840×2160@60Hz(4:2:0、8bit)…100m
・ 4K UHD 3840×2160@30Hz(4:4:4、8bit)…100m
・ 4K DCI 4096×2160@24Hz/30Hz(4:4:4)…100m
・ 1080p(12bit)…100m
・ 1080p(8bit)…150m
・ WUXGA…150m

▼伝送対応ケーブル
・CAT-5e

▼必要ケーブル数
・上記伝送対応ケーブル1本



■ HDBaseT2.0に対応
■ 最大対応解像度:
4K DCI:4096×2160@24Hz/30Hz(4:4:4)
4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)
1920×1200
1080p
■ HDMI対応:
HDMI2.0(最大4K@60Hz、4:2:0、8bit color)、HDCP2.2/1.4、12bit Deep Color
LPCM7.1 Audio、DolbyAtmos、Dolby TrueHD、DTS:X、DTS-HD Master Audioパススルー
■ 3DTVパススルー、CECパススルー、Lip-Syncパススルー
■ IR信号を送信機から受信機、受信機から送信機へ延長。
■ POH(Power Over HDBaseT)機能により送信機から受信機への電源供給が可能。
■ 接続した表示機器のEDIDを保持するローカルEDIDモードと表示機器のEDIDをソース機器に送るパススルーEDIDモードを搭載。
Gefen製品専用のマネージメントソフトウェアSyner-G SoftwareのManageとUpdateに対応。

 ※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

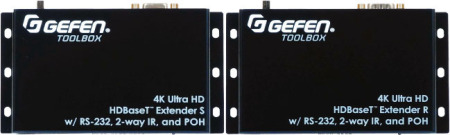

  • 本体(送信機、受信機)
  • HDMIケーブル(1.8m、M-M、MonoLOK)×1
  • D-Sub9ピンケーブル(1.8m、M-F)×1
  • IRエミッター×1
  • 電源アダプター(EXT-PS48U1A-LP-6)×1

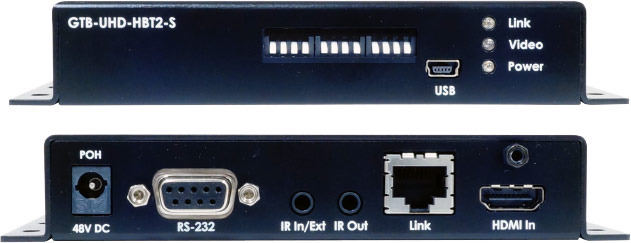

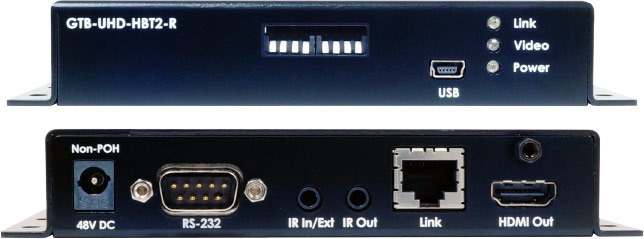

  送信機 受信機
最大ピクセルクロック 300MHz
最大対応解像度 4K DCI:4096×2160@24Hz/30Hz(4:4:4)
4K UHD:3840×2160@60Hz(4:2:0, 8bit)/30Hz(4:4:4, 8bit)、
1920×1200、1080p
ビデオ入出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
リンク端子 RJ-45(シールド)×1
RS-232ポート D-Sub9ピン(メス)×1 D-Sub9ピン(オス)×1
IR IN/EXT端子 3.5mmステレオミニ×1
IR出力端子 3.5mmモノラルミニ×1
USB端子(Syner-G接続用) Mini-B×1
電源 DC48V、最大11W
寸法・質量 W146×H25×D85mm(※)、230g
※突起部除く

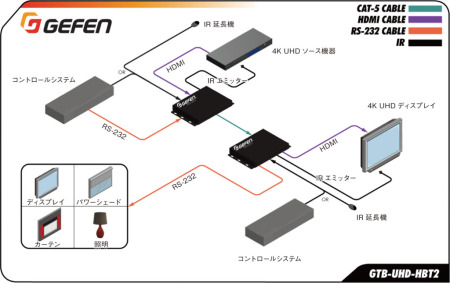

GTB-UHD-HBT2接続図

▼取扱説明書

取説ダウンロード

▼仕様書
※準備中です。
