GTB-UHD-HBT
CAT-5eケーブル一本で、4K UHD、RS-232を最大100m延長

円(税抜 円)

HDCP2.0/1.4HDBaseT4K@30HzEDIDマネージメント

  GTB-UHD-HBT

GTB-UHD-HBT


▼対応信号
HDMI2.0 | RS-232

▼ 延長可能距離
・4K UHD 3840×2160@60Hz(4:2:0、8bit)…100m
・4K UHD 3840×2160@30Hz(4:4:4、8bit)…100m
・4K DCI 4096×2160@24Hz/30Hz(4:4:4、8bit)…100m
・1080pフルHD@60Hz(12bit Deep color)…100m
・1080pフルHD@60Hz(8bit Color)…150m

▼伝送対応ケーブル
・CAT-5e(STP)
・CAT-6A

▼必要ケーブル数
・上記伝送対応ケーブル1本



■ HDMI対応:
HDMI2.0、HDCP2.2/1.4、12bit Deep Color、LPCM7.1 Audio、
DolbyAtmos、Dolby TrueHD、DTS:X、DTS-HD Master Audioパススルー
■ 3DTVパススルー、CECパススルー、Lip-Syncパススルー
■ HDBaseT対応
■ 送信機⇔受信機間でIR信号の延長が可能。
■ 双方向POL機能により、送信機または受信機のいずれかに電源を接続することで、もう一方へ電力を供給可能。
■ EDIDマネージメント機能搭載
■ RS-232経由でファームウェアのアップデートが可能
  • 本体(送信機、受信機)
  • HDMIケーブル(1.8m、M-M、MonoLOK)×1
  • D-Sub9ピンケーブル(1.8m、M-F)×1
  • IRエミッター(EXT-IREMIT)×1
  • IR延長機(EXT-RMT-EXTIRN)×1
  • フェニックス(3ピン)~DB-9変換アダプター(M-F)×1
  • フェニックス(3ピン)~DB-9変換アダプター(M-M)×1
  • 電源アダプター(EXT-PS24U1AIP-6)×1
  送信機 受信機
最大ピクセルクロック 300MHz
最大対応解像度 4K UHD 3840×2160@60Hz(4:2:0,8bit)
4K UHD 3840×2160@30Hz(4:4:4,8bit)
4K DCI 4096×2160@24Hz/30Hz(4:4:4,8bit)
1080p
ビデオ入出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1
リンク端子 RJ-45(シールド)×1
RS-232端子 フェニックス(3ピン)
※DB-9変換アダプター付属
フェニックス(3ピン)
※DB-9変換アダプター付属
IR IN/EXT端子 3.5mmステレオミニ×1
IR出力端子 3.5mmモノラルミニ×1
電源 DC24V(ロック式)、最大12W
寸法・質量 W110×H26×D85mm(※)、200g
動作温度/湿度 0~+50℃/5%~90%(結露なきこと)
保管温度/湿度 −20~+85℃/0%~95%(結露なきこと)
MTBF 50000時間
※突起部除く

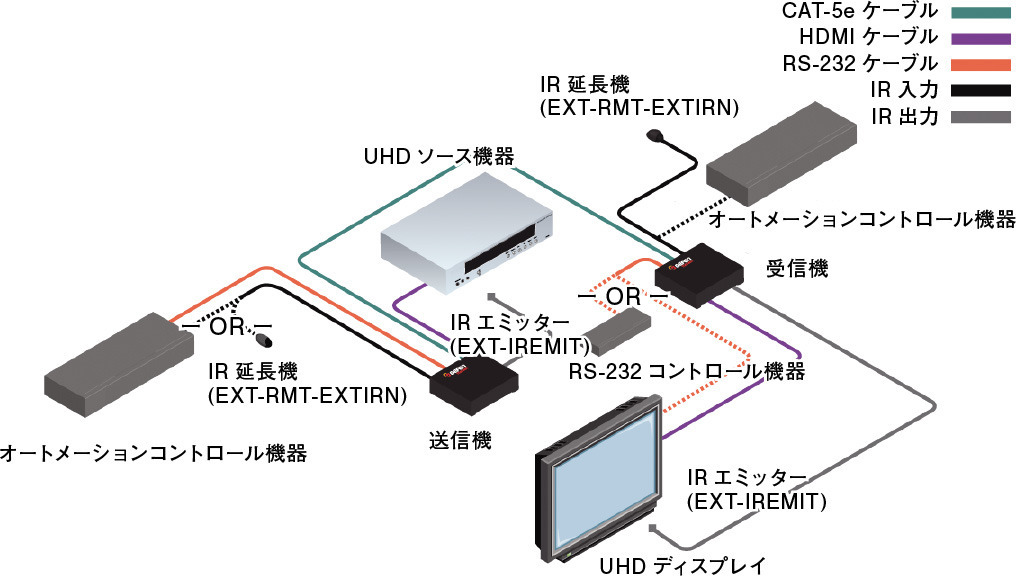

GTB-UHD-HBT接続例
