スケーラー

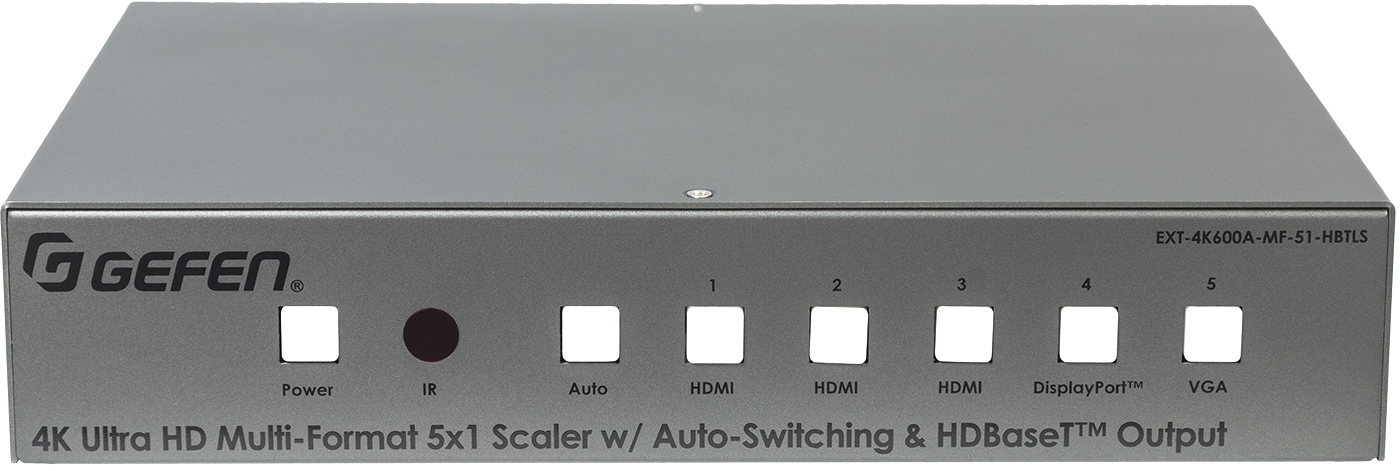

EXT-4K600A-MF-51-HBTLS
映像と音声を独立して切り替え可能なマルチフォーマット切替機

円(税抜 円)
 HDCP2.2/1.4_PNGHDBaseT_png4K@60_pnEDID_png


EXT-4K600A-MF-51-HBTLS

EXT-4K600A-MF-51-HBTLS


▼対応入力信号:HDMI×3 ディスプレイポート×1 VGA×1 アナログLR×5 マイク/ライン×1
▼対応出力信号:HDMI×1 HDBaseT×1 アナログLR×1
▼コントロール:RS-232 | 本体スイッチ | WebGUI | IRリモコン


■ 映像と音声を独立して切り替え可能。
■ 対応解像度
   ・ HDMI/DP入力
    4K DC:I4096×2160(60Hz, 4:4:4)
    4K UHD:3840×2160(60Hz, 4:4:4)
  ・ VGA入力
    WUXGA1920×1200(60Hz,4:4:4)
    1080p Full HD(60Hz, 4:4:4)
   ・ HDMI/HDBaseT出力
    4K UHD3840×2160(30Hz, 4:4:4)
■ HDMI入力とディスプレイポート入力は、TMDSクロック600MHz、 データ伝送帯域は18Gbpsに対応。
■ HDMI出力とHDBaseT出力は、TMDSクロック300MHz、データ伝送帯域は10.2Gbpsに対応。
■ すべての入力は、3840×2160@30Hz(4:4:4)にスケーリング可能(画像調整可能)。
■ マイク入力は48Vファンタム電源の供給が可能で音声のダッキング機能を搭載。
■ HDBaseT延長:4K UHD信号は最大40m、1080p信号は最大70m延長可能。
■ アナログオーディオ出力:ディエンベデッド機能付入力切替(ユーロブロック)。
■ 入力切替コントロール用ドライメイク端子(ユーロブロック)。
■ EDIDマネージメント機能搭載。

  • 本体
  • IRリモコン×1
  • フェニックス(3ピン)プラグ×8
  • フェニックス(6ピン)プラグ×1
  • 取付金具×2
  • マウント用ねじ(M3)×4
  • ゴム足×4
  • 電源アダプター(EXT-PS12U3IP-LP21-6)×1
最大TMDSクロック 600MHz/18 Gbps
信号帯域/データレート 300MHz/10.2Gbps

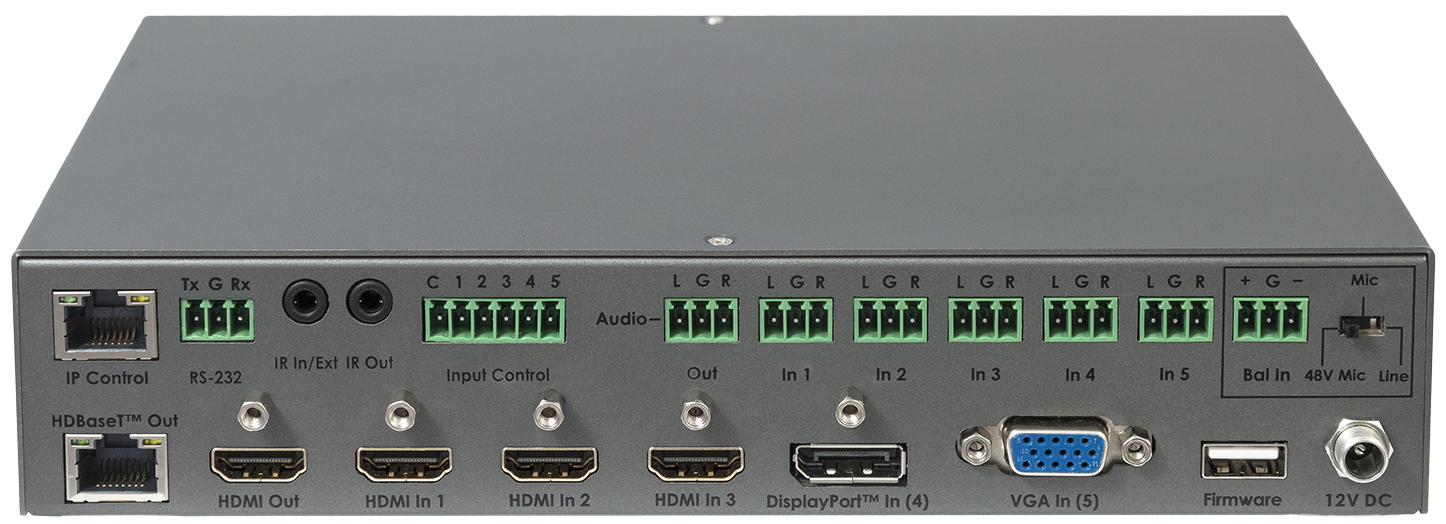

ビデオ入力端子 HDMI Type A(19ピン、メス、MonoLOK)×3、ディスプレイポート(20ピン、メス)×1、VGA(HD-15、メス)×1
ビデオ出力端子 HDMI Type A(19ピン、メス、MonoLOK)×1、HDBaseT(RJ-45、シールド)×1
アナログオーディオ入力端子 フェニックス(3ピン)×5
アナログオーディオ出力端子 フェニックス(3ピン)×1
Mic/Line入力端子 フェニックス(3ピン)×1
入力コントロール端子 フェニックス(6ピン)×1
RS-232端子 フェニックス(3ピン)×1
IR入出力端子 3.5mmステレオミニ×1
ファームウェア・アップデート端子 USB A(メス)×1
電源 DC12V、最大24W
寸法・質量(※) W223×H44×D158mm、約1.2kg
※突起部除く
EXT-4K600A-MF-51-HBTLS
▼取扱説明書

ダウンロードページへ移動します。


▼仕様書

※準備中です。
