ワイヤレスシステム

BLX4R、BLX4、BLX88 受信機

BLX4R
▼堅牢なメタルシャーシを採用し、設備用途にも最適なラックマウントタイプの1chダイバーシティ受信機。
BLX4R

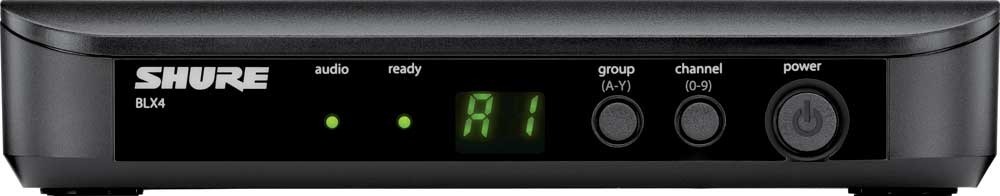

BLX4 オープンプライス
▼コンパクトながらプロフェッショナル品質のサウンドを実現した据置タイプの1chダイバーシティ受信機。




BLX4

BLX88 オープンプライス
▼1Uラックサイズに機能を凝縮した据え置きタイプの2chダイバーシティ受信機。

BLX88
定評あるShureの高音質を高いコストパフォーマンスで実現。
用途に合わせて選択できる3タイプのB帯ワイヤレス・システム。

  •
  • ●スイッチを押すだけでRF干渉の恐れの少ないグループ、チャンネルを自動的に検出するQuickScan 機能を搭載。素早いセッティングが可能。
  • ●SM58、BETA58A、PG58 と3 タイプのハンドヘルド型送信機を用意するほか、ボディーパック型送信機BLX1と楽器用マイクロホンやヘッドウォーン・マイクロホンをパッケージしたセットモデルも豊富なバリエーションで用意。
  • ●周波数と音声信号レベルの設定をロックし、誤操作を防止可能。

  • ▼ラックマウントモデルBLX4Rのみの機能▼
  • 出力レベルの調整を行えるため、ミキサー等の接続機器に合わせた出力レベルに調整でき、ノイズの少ないクリアな音質を提供可能。
  • アンテナ内蔵の据置モデル と異なり、アンテナは外付けタイプを採用。フロントにアンテナを設置できるほか、多チャンネル運用時はアンテナ分配器(UA844SWB-J)も使用可能。
  • フロントパネルに液晶ディスプレイを搭載。グループ、チャンネル番号、RF 強度、音声レベルメーターなど、受信チャンネルの詳細な情報を表示。

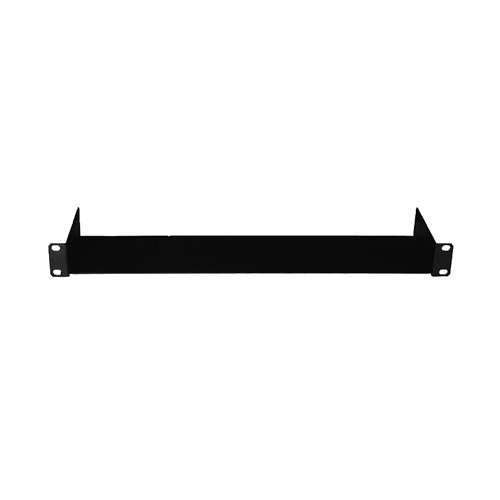

  • ラックマウントキットを同梱し、1Uラックサイズにラックマウントが可能。
  •
  • シリーズ特長を見る

BLX4R
BLX4
BLX88

システム性能



●到達距離:空中線電力10mW: 約60m ※見通しのよい屋外で使用した場合。使用環境によって異なる。
●周波数特性:50Hz~15kHz  ※システム全体の帯域幅はマイクヘッドにより変動。



  •
  •
  •
  • ●受信周波数:B帯(806~810MHz)26チャンネルのうち任意の1チャンネル(BLX4、BLX4R)または2チャンネル(BLX88)
  • ●RF感度(12dB SINAD):-105dBm(標準)
  • ●音声出力コネクター:XLR3ピン、オス(バランス)、フォーンジャック(楽器出力:アンバランス)
    ●インピーダンス:XLR:200Ω、フォーンジャック:50Ω
    ●出力レベル(100Ω負荷)
      XLR:-20.5dBV(BLX4R)/-27.5dBV(BLX4/BLX88)
      フォーンジャック:-13dBV
  • ●電源:DC12~15V、160mA(BLX4)/260mA(BLX4R)/320mA(BLX88)、付属のアダプター(AC100V、50/60Hz)
  • ●寸法・質量
  •   BLX4:W178×H37.5×D103mm、204g
      BLX4R:W198×H42×D150mm、840g(除アンテナ)
      BLX88:W198×H37.5×D103mm、430g
  • ●付属品
  • 【BLX4R】1/4波長アンテナ×2、AC アダプター、ラックマウント金具大・小×各1、リンクバー、止めネジ金具一式、50Ω同軸ケーブル×2、フロントアンテナ用バルクヘッドアダプター×2、ゴム足×4(1シート)
  • 【BLX4】ACアダプター
  • 【BLX88】ACアダプター

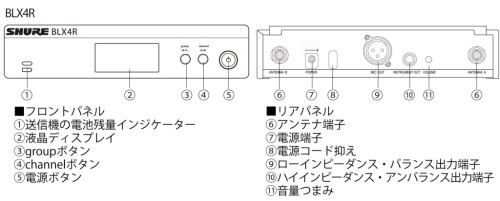

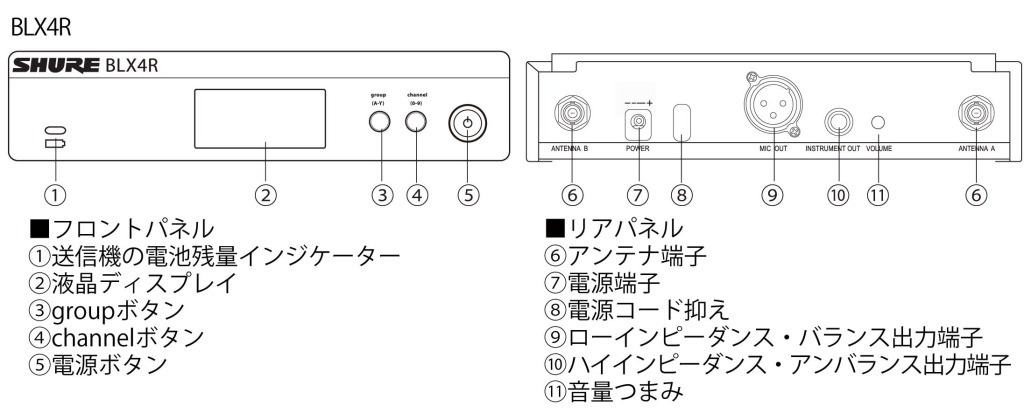

BLX4R各部の名称

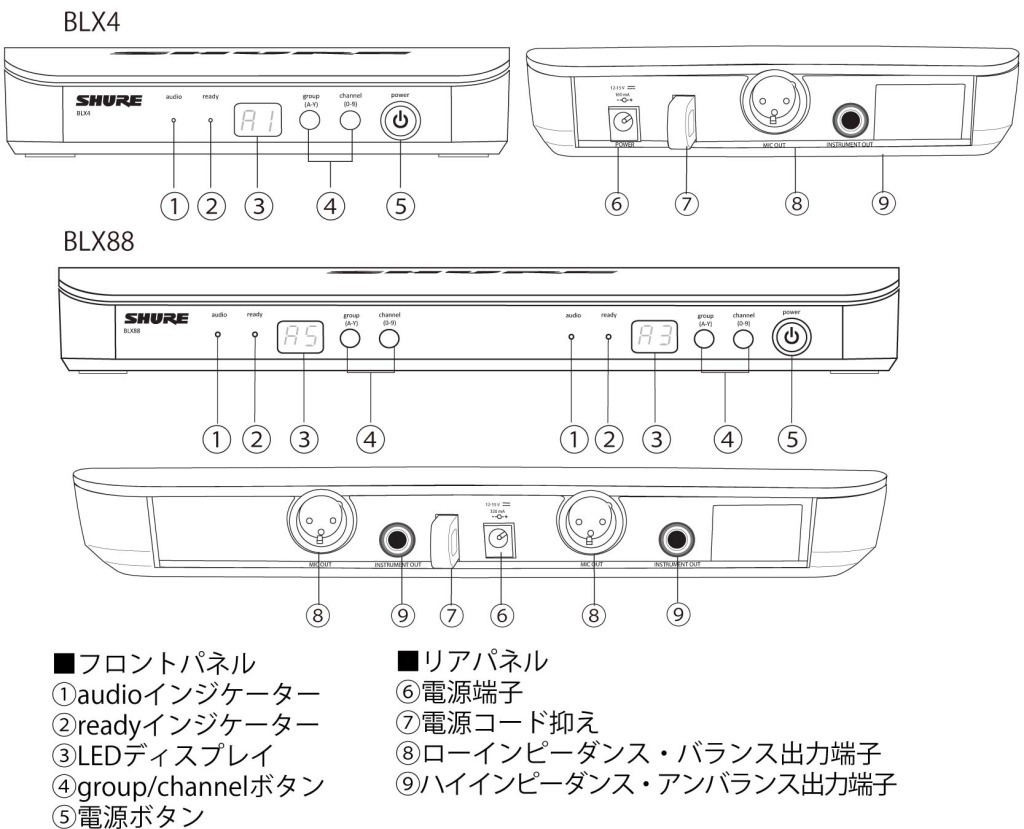

BLX4、BLX88各部の名称
