ワイヤレスシステム

UA844+SWB-J、UA844+Z16-J

UA844+SWB-J
<特定ラジオマイク新周波数帯域>

UA844+Z16-J
<1.2GHz帯域>

アンテナ分配器



  • ●最大5台の受信機を接続可能。
  • ●RFのカスケード出力が可能。
  • ●DC15V(2.5A)の電源供給が可能。
  • ●対応周波数帯域:
     UA844+SWB-J:新周波数帯域・B型(470~952MHz)
     UA844+Z16-J:1.2GHz帯(1240-1260MHz)
  • ●寸法・質量:幅483×高45×奥行172mm、1.6kg
  • ●付属品:PS45電源×1、ロック式DC電源コード(ULXD4、ULXP4用)×4、非ロック式DC電源コード(QLXD4、SLX4、BLX4R用)×4、55センチBNCケーブル×10、180センチBNCケーブル×2、バルクヘッドアダプター×2、ラックマウントキット一式
  • ●対応製品:AD4D、AD4Q、ULXD4、ULXD4D、ULXD4Q、QLXD4J、BLX4R









UA844+SWB-J、UA844+Z16-J

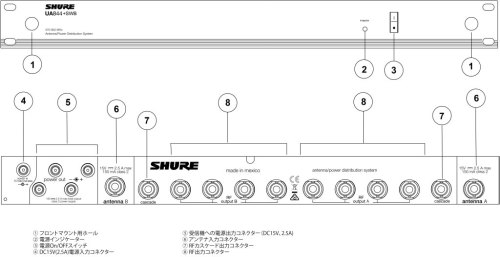

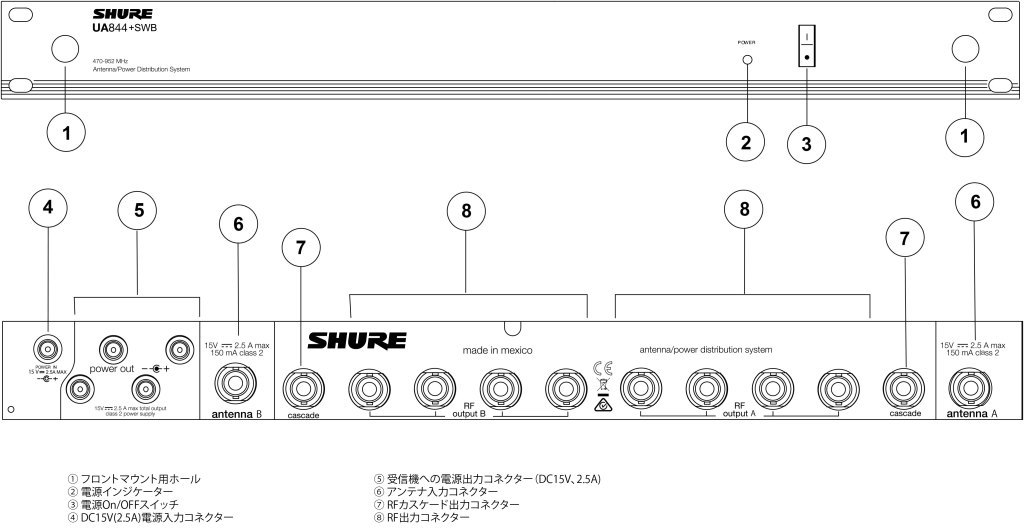

各部の名称





  (1)フロントマウント用ホール
  (2)電源インジケーター
  (3)電源On/OFFスイッチ
  (4)DC15V(2.5A)電源入力コネクター
  (5)受信機への電源出力コネクター(DC15V、2.5A)
  (6)アンテナ入力コネクター
  (7)RFカスケード出力コネクター
  (8)RF出力コネクター
