ワイヤレスシステム

ADX5ADP

ADX5ADP　　オープンプライス

ADX5D用電池駆動アダプター(国内製造品)　

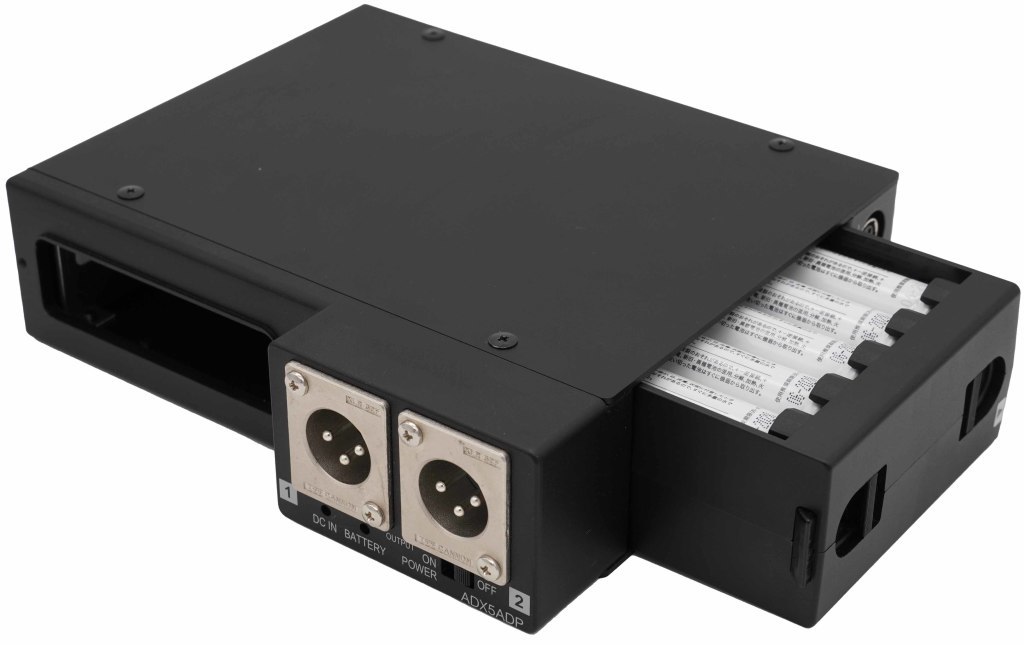

  • ●　単3形アルカリ電池でADX5Dポータブル受信機を最大5時間(10本使用時)駆動可能。
  • ●　付属のダミーバッテリーを併用することで単3形アルカリ電池8本での運用も可能(最大3.5時間＊)。
  • ●　電池駆動のほか、2種類の外部電源入力端子DCジャック/4ピンタイプ）に対応。
  • ●　トップパネル部にアナログXLR音声出力端子(CH1/CH2バランス出力)を装備。

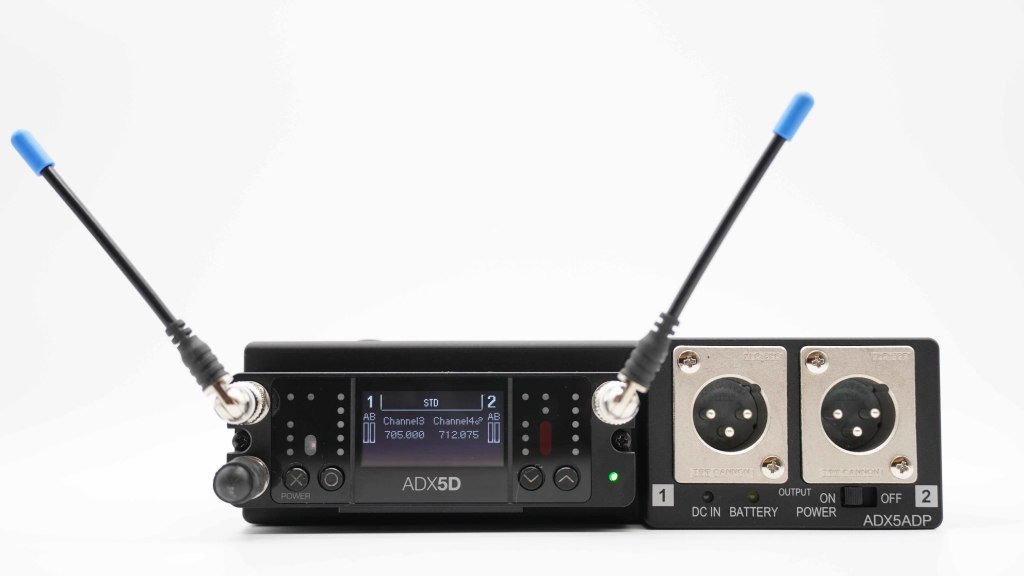

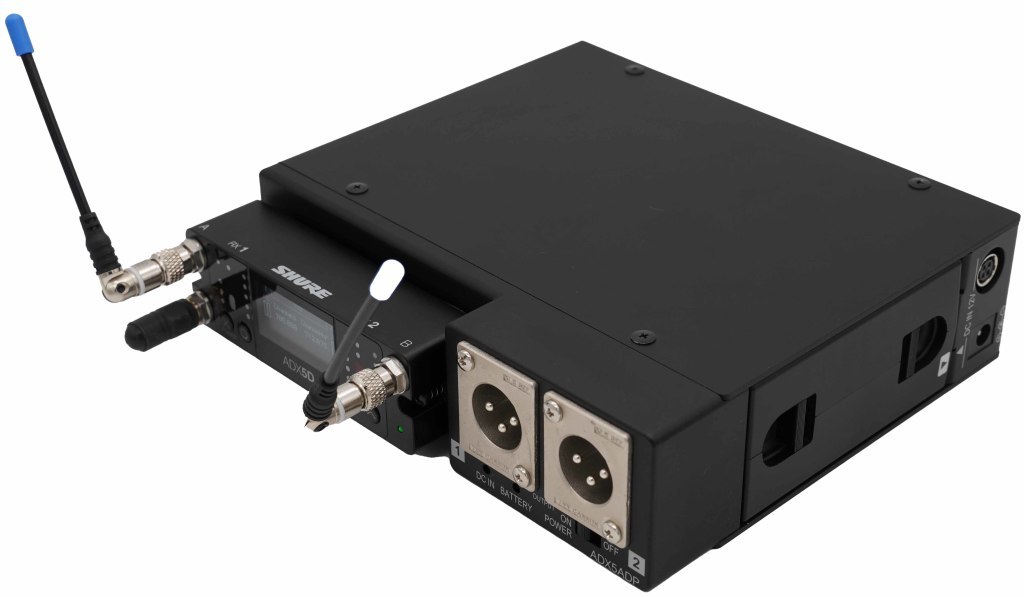

  • ●　ADX5Dポータブル受信機を直接装着 、D-sub25ピンによる電源/音声接続が可能。
  • ●　本体の電源ON/OFFスイッチをトップパネル部に配置。未使用時などポータブル受信機の電源コントロールを容易にします。
  • ●　チャンネル選択とレベル調整が可能な3.5mmモニター出力を搭載

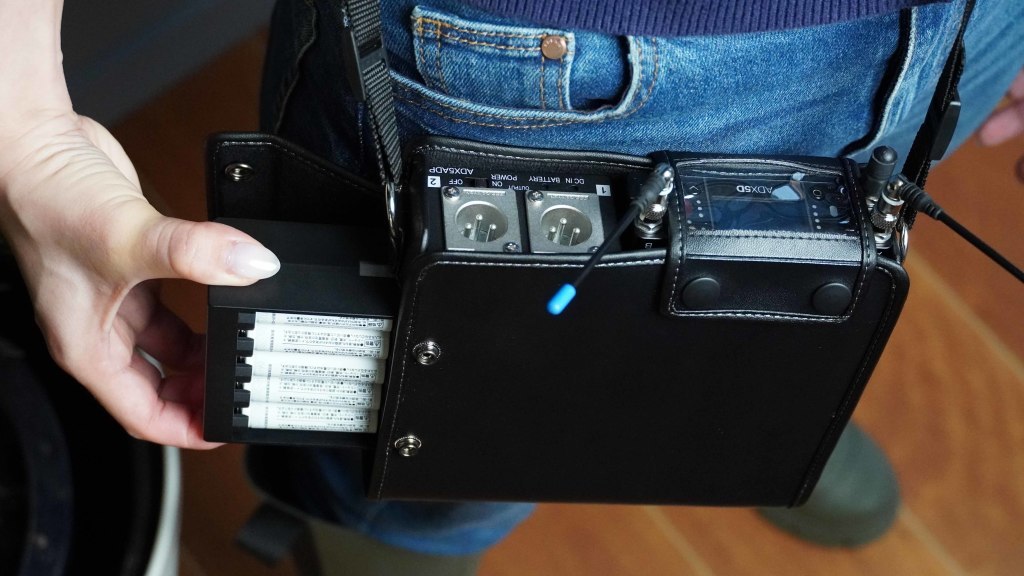

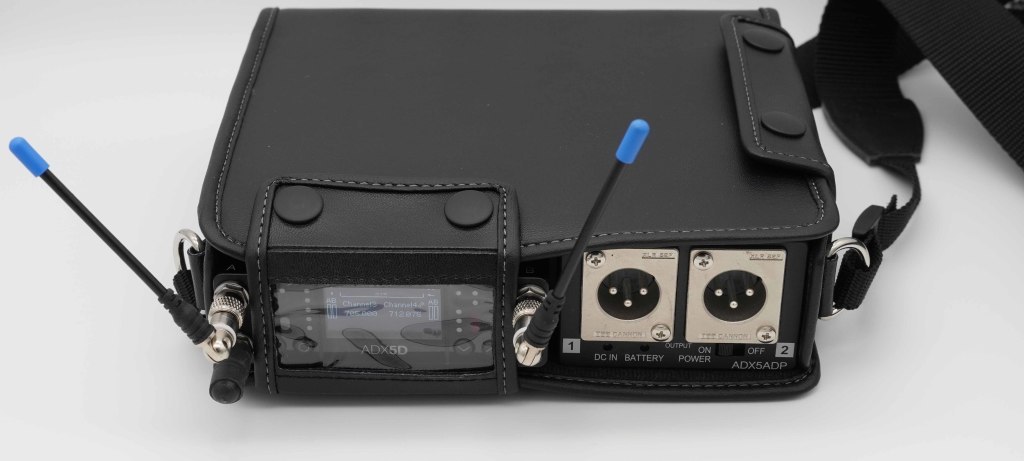

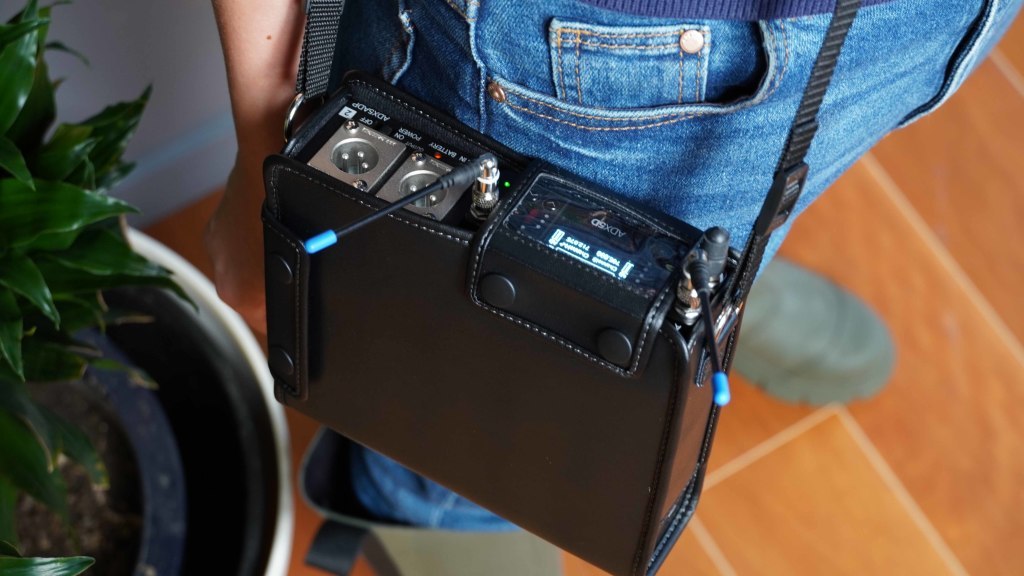

  • ●　ショルダーベルト付き専用キャリングケースを標準付属。
＊ShowLink機能オフ、ディスプレイTimeout機能 30秒設定、LR6XJ使用、温度25℃時、運用環境に依存します。





仕様

適合受信機 Shure - ADX5D デュアルチャンネル・ポータブル・ワイヤレス受信機
受信機接続 適合コネクタ D-sub25 ピンコネクタ、ADX5BP-DB25（DB25 バックプレート）
オーディオ部 (CH1, CH2)
音声入力レベル -4dBV（標準）、最大+9dBV
入力インピーダンス 10kΩ
音声出力レベル -4dBV（標準）、最大＋6.5dBV、トランスバランス出力
周波数特性 30Hz～20kHz
ダイナミックレンジ 117dB（Aウェイト、標準）
出力インピーダンス 150Ω
音声出力端子 XLR3-32 タイプ ×2 (1:GND 2:HOT 3:COLD)
モニター最大出力レベル +6.5dBV（38Ω負荷）
モニター出力可変範囲 -60dBV ～ +6.5dBV
モニター出力切替え 1: CH1 (L/R)デュアルモノ / 1+2: CH1(L)+CH2(R) / 2: CH2 (L/R)デュアルモノ
モニター出力端子 φ3.5mm ステレオジャック（TRS）
電源

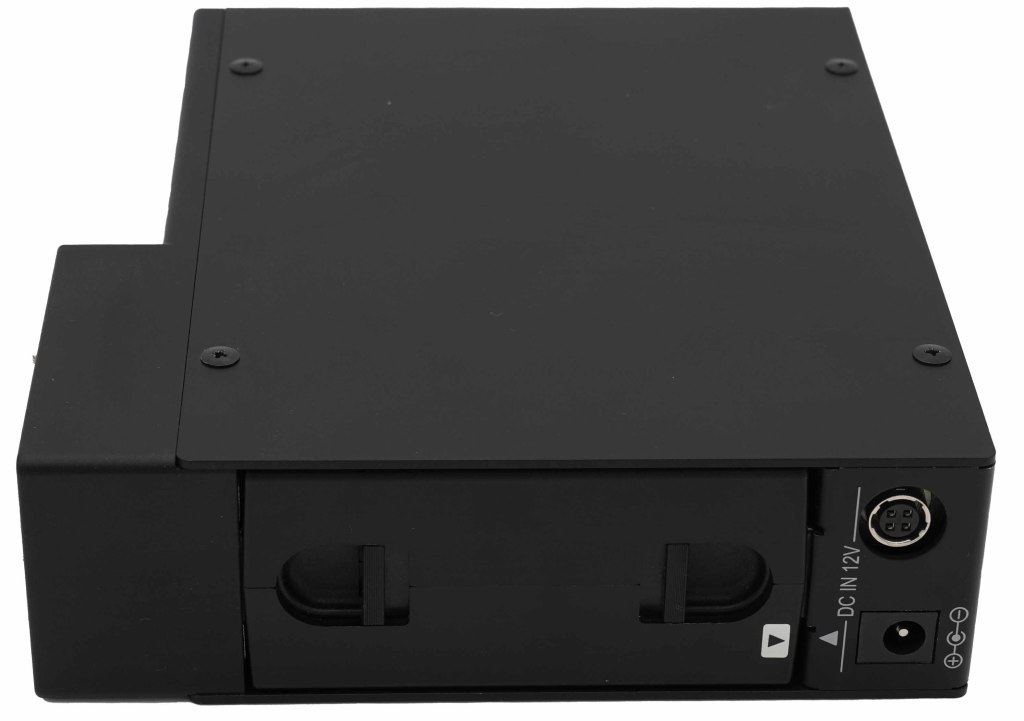

外部電源入力端子 DCジャック：外径φ5.5mm/内径φ2.1mm（センターマイナス）
4ピン：HR10A-7R-4S(73)（1:GND 4:+12V）
入力電圧（DCジャック） 定格12V（動作 12V～18V）。12V未満で電池駆動に自動切替え。
入力電圧（4ピン） 定格12V（動作 9V～18V）
バッテリーケース 単3形アルカリ乾電池×10本、または8本（ダミー電池使用）
動作時間 最大5時間（10本使用時） / 最大3.5時間（8本使用時）
※ShowLinkオフ、ディスプレイTimeout 30秒、25℃環境下
外形寸法・質量 幅156×高42×奥136.5mm（突起含まず）
約550g（電池別）/ 約830g（電池10本込）
付属品 バッテリーケース、ダミーバッテリー、専用キャリングケース、ショルダーベルト
