ワイヤレスシステム

ANX4

スケーラブル・ワイヤレス受信機

ANX4J オープンプライス
ANX4J-DC  オープンプライス

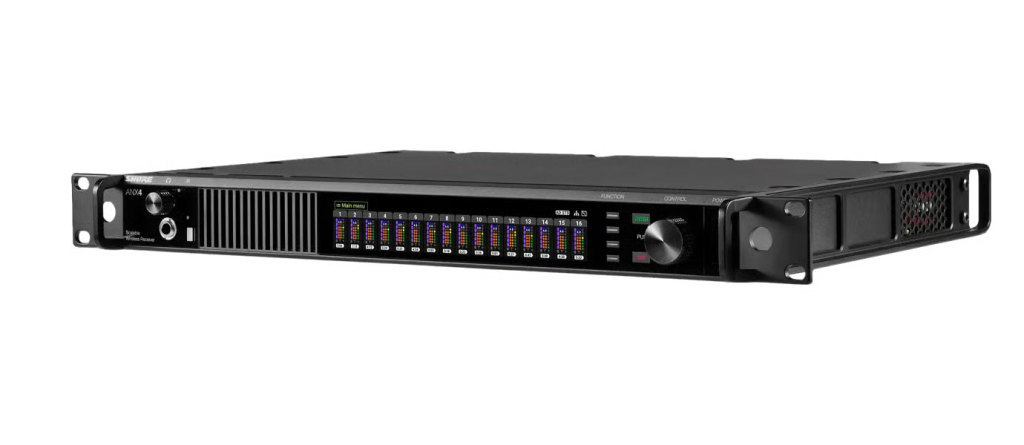

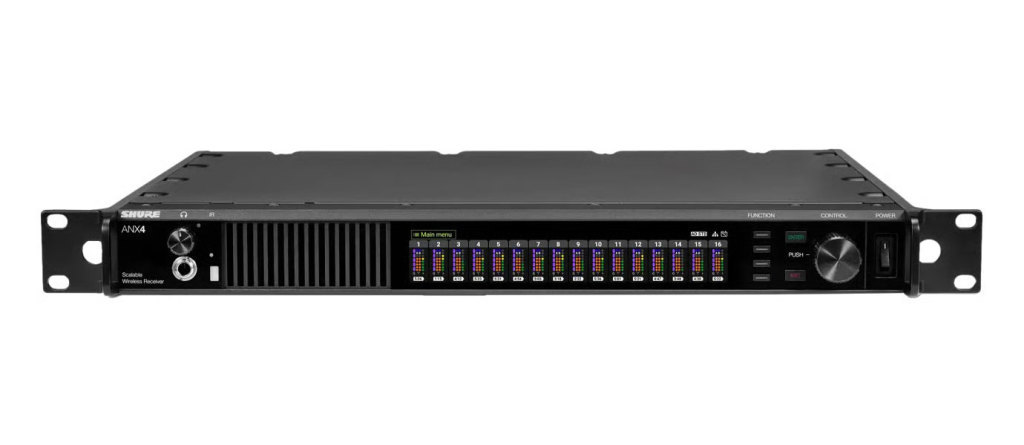

最大16ch(AXT-D)または最大24ch(ULX-D)を1Uの筐体で賄うワイヤレス受信機
  •
  • ●AXT DigitalおよびULX-Dに対応するスケーラブルなワイヤレス受信機

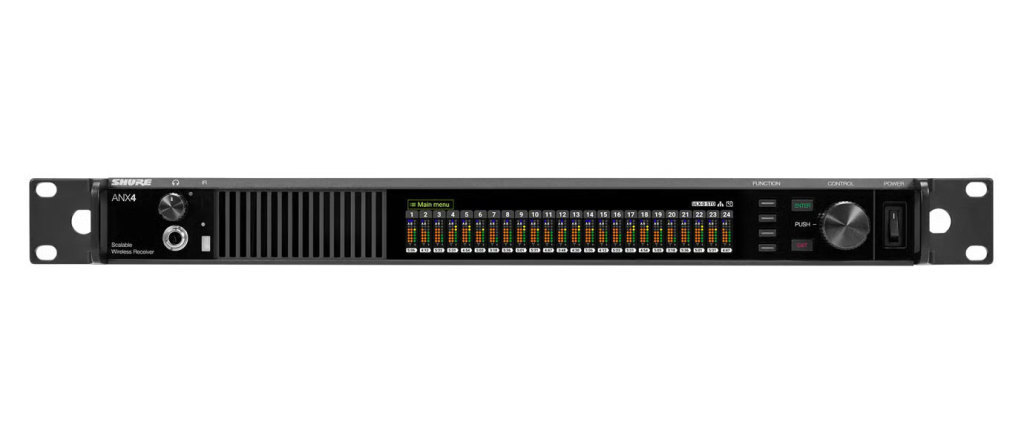

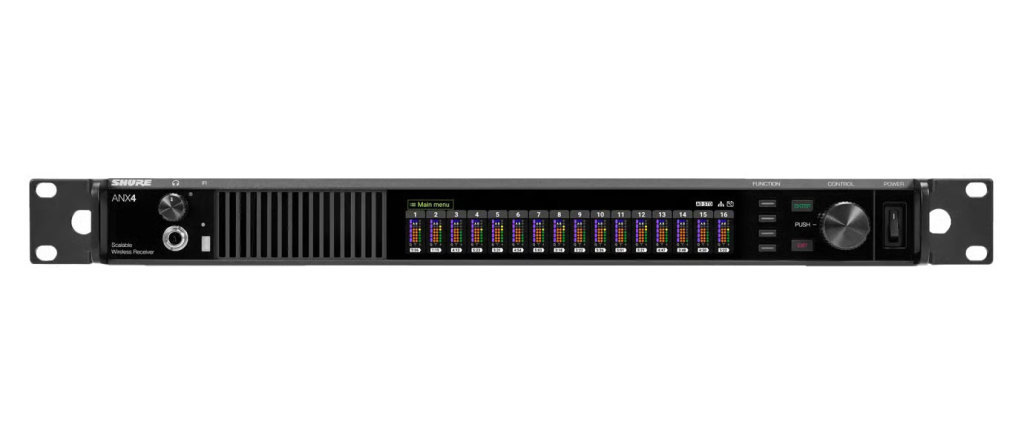

  • ●1Uラックで最大16ch（AXT Digital）／最大24ch（ULX-D）の受信に対応
  • ●チャンネルライセンス制（1ch／4ch・別売・永久ライセンス）で、ShureCloud経由のアクティベート／移行が可能
  • ●174MHz～2GHzの広帯域対応（ULX-D 902MHz帯を除く）
  • ●6.6インチカラーディスプレイ、RF信号対雑音比を表示する品質メーターを搭載
  • ●Dante Browse対応のフロントヘッドフォン端子でモニタリングが可能

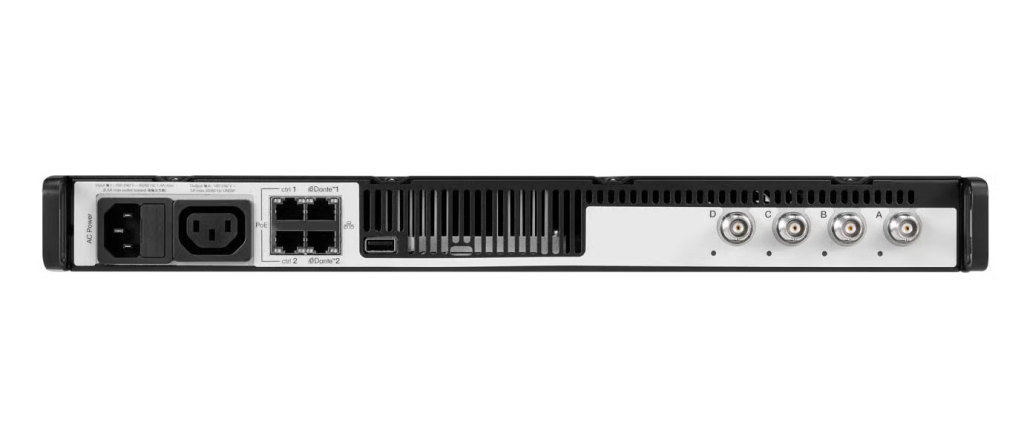

  • ●4系統Ethernetポート（ネットワーク制御／Dante・AES67出力）を装備
  • ●4系統RFアンテナ入力により広範囲・複雑な設営に対応
  • ●Wireless Workbenchによる高度なRF監視・管理に対応

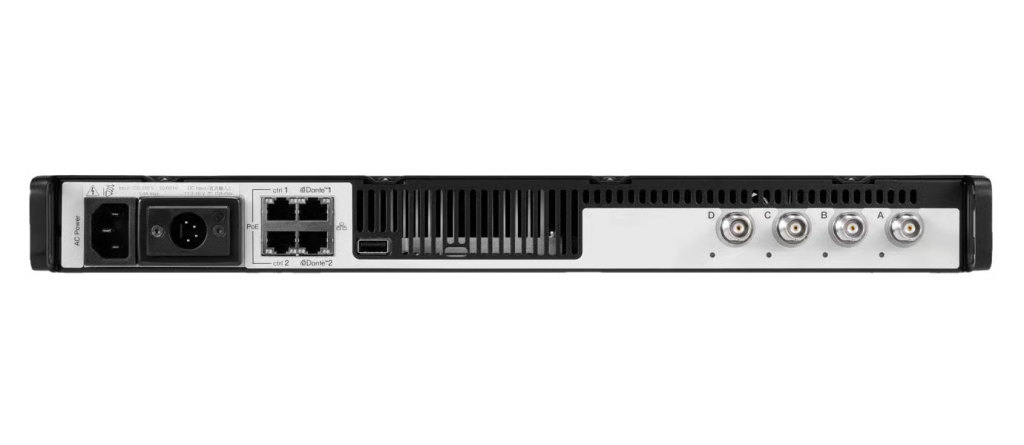

  • ●リダンダント電源対応のDCモジュールモデルを用意
  •
  • ※出荷時に有効チャンネルは含まれず、別途ライセンス購入が必要
  • ※AXT DigitalとULX-Dの同時運用は不可
  •
  •

仕様

システム性能
到達距離 空中線出力10mW：約100m
※見通しの良い屋外で使用した場合。使用環境によって異なる。
レイテンシー ULX-Dスタンダードモード：2.9 ms以下
ULX-D High Density：3.2 ms以下
Axient Digital Standard：2.1 ms以下
Axient Digital High Density：3.0 ms以下
周波数特性 20Hz～20kHz、±1dB
ダイナミックレンジ 124dB（Aウェイト）



受信チャンネル数 最大16ch(AXT-D)、最大24ch(ULX-D) ※ライセンスによる
受信周波数 174MHz～2000MHz
アンテナ入力 インピーダンス 50Ω
コネクター BNC
スプリアス除去 定格80dB以下
アクティブアンテナ用電源 DC12～13.5V、最大150mA
RF感度 ULX-D: -95 dBm @10-5 BER
AXT-D: -93.5 dBm @10-5 BER
音声出力 / 形式 イーサネットポート(Dante)
ヘッドホンモニター出力 形式 標準フォーンジャック、アンバランス、ステレオ
周波数特性 20～20 kHz (±3 dB)
インピーダンス 63Ω
ネットワーク インターフェース 10/100Mbps、1Gbps、Danteデジタルオーディオ
最大ケーブル長 最大100m
DCモジュール 電圧・電流 DC11.3～DC16V、最大10mA
形式 / 保護モード 4ピンXLR / 位相リバース、過電圧
推奨ケーブル ～1.8m: 18 AWG (1mm) / 2.1～4.5m: 16 AWG (1.5mm)
4.8～7.6m: 14 AWG (2.5mm)
使用電源 / 消費電力 AC100V、50/60Hz / 最大61.3W
寸法 / 質量 幅482×高44×奥行286mm / 約3.9kg
付属品 BNC同軸ケーブル×2、バルクヘッドアダプター、イーサネットケーブル×2、ラックマウント金具、Vロック付電源ケーブル
