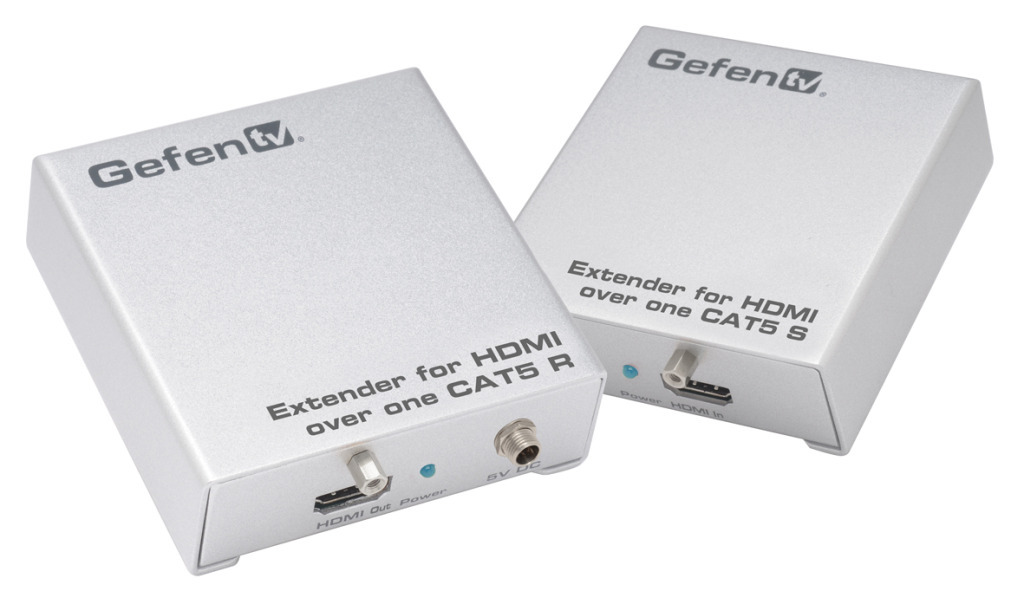

GTV-HDBT-CAT5
※メーカー生産完了品(2015.2)
後継機種:GTB-UHD2IRS-ELRPOL-BLK


1080p(フルHD)の解像度に対応する3DTV対応HDMI延長機

HDCP

GTV-HDBT-CAT5

GTV-HDBT-CAT5 GTV-HDBT-CAT5


▼対応入力フォーマット
対応入力フォーマット
■ 対応信号:HDMI
■ 延長可能距離
  ・ 1080p
     CAT-5e……60m
     CAT-6a……70m
  ・ 4K2K
     CAT-5e……40m
■ 最大対応解像度:1080p、4K2K(3840×2160@30Hz)
■ HDMI対応:12bit Deep Color、LPCM7.1、Dolby TrueHD、DTS-HD Master Audio、3DTVパススルー、Lip syncパススルー
■ HDCPに準拠。
■ HDBaseT採用。
■ ロック式電源採用。
■ マウンティングプレートが付属。
■ 伝送対応ケーブル
  ・ CAT-5e STP
  ・ CAT-6a STP
■ 必要ケーブル数:伝送対応ケーブルいずれか1本

※フレームシーケンシャル方式の3D信号には対応していません。
※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

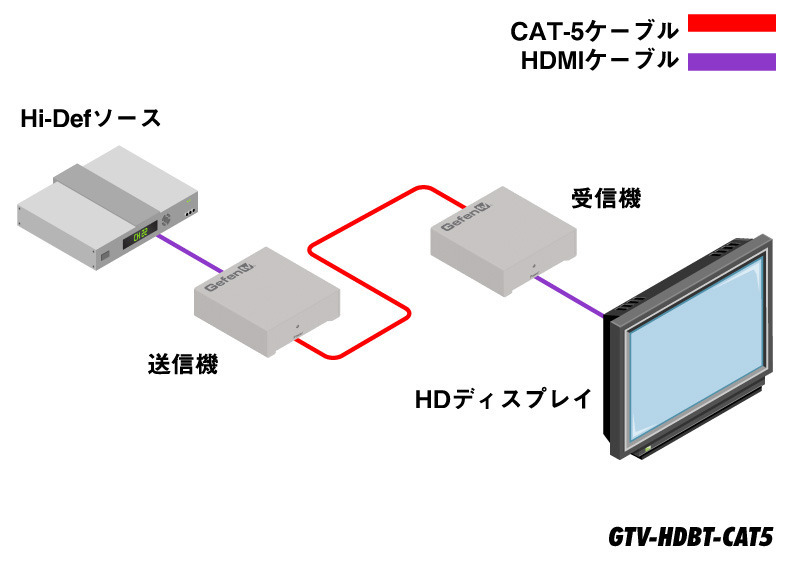

  送信機 受信機
最大ピクセルクロック 300MHz
最大対応解像度 1080p、4K2K(3840×2160@30Hz)

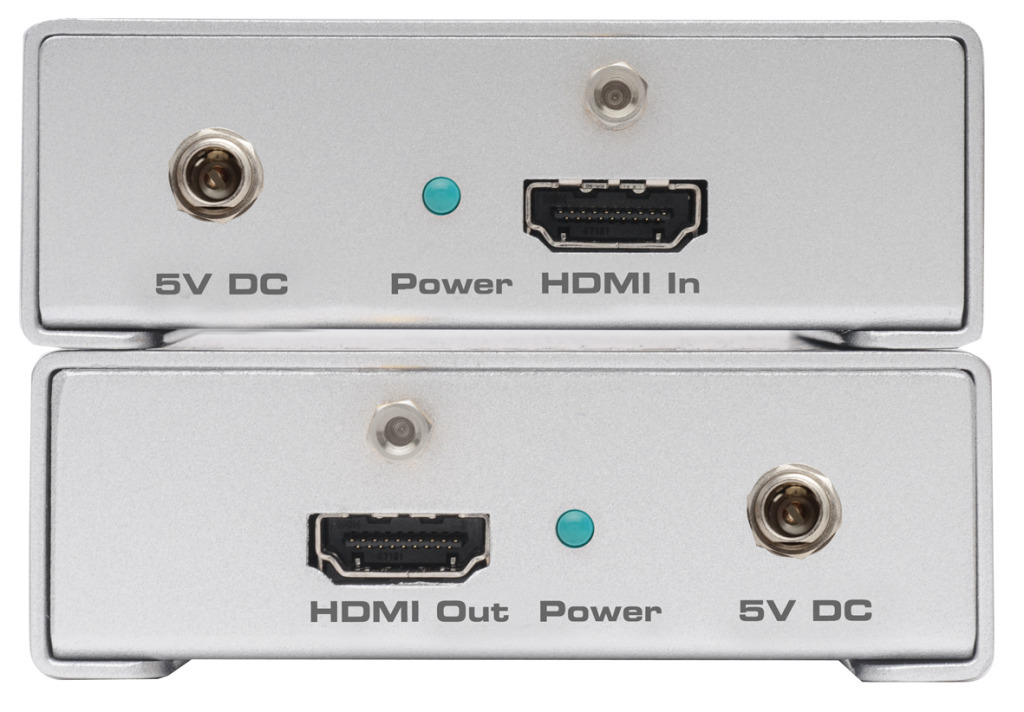

ビデオ入力端子 HDMI Type A(19ピン、メスMonoLOK)×1
ビデオ出力端子 HDMI Type A(19ピン、メスMonoLOK)×1

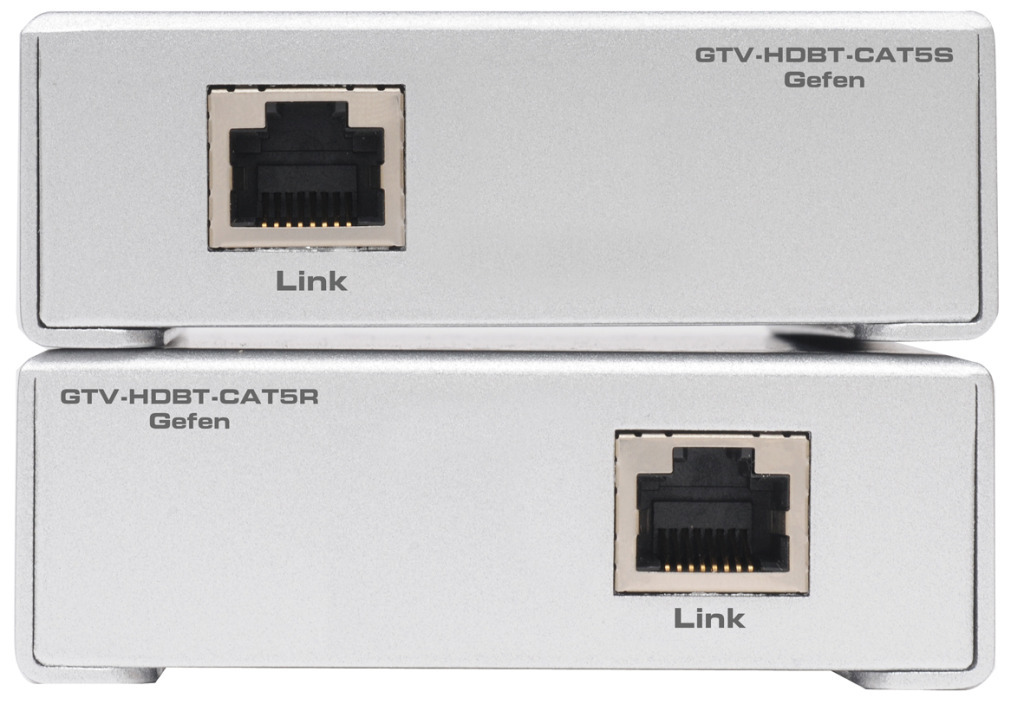

リンク端子 RJ-45(シールド)×1
電源 DC5V、最大10W
寸法・質量 W85×H29×D83mm(※)、150g W85×H29×D83mm(※)、155g
梱包内容 本体(送信機、受信機)、HDMIケーブル(1.8m、M-M、ロック式)×1、マウンティングプレート一式、電源アダプター(ロック式)×2

※突起部含まず
 GTV-HDBT-CAT5
▼取扱説明書

GTV-HDBT-CAT52.2MB

▼仕様書
PDFファイル53KB   DXFファイル73KB
