トップ  >   切替機   >   DVI切替機   >   EXT-DVI-841DL
DVI切替機
EXT-DVI-841DL
※メーカー生産完了品(20.3)
★後継機種:EXT-DVIKVM-841DL

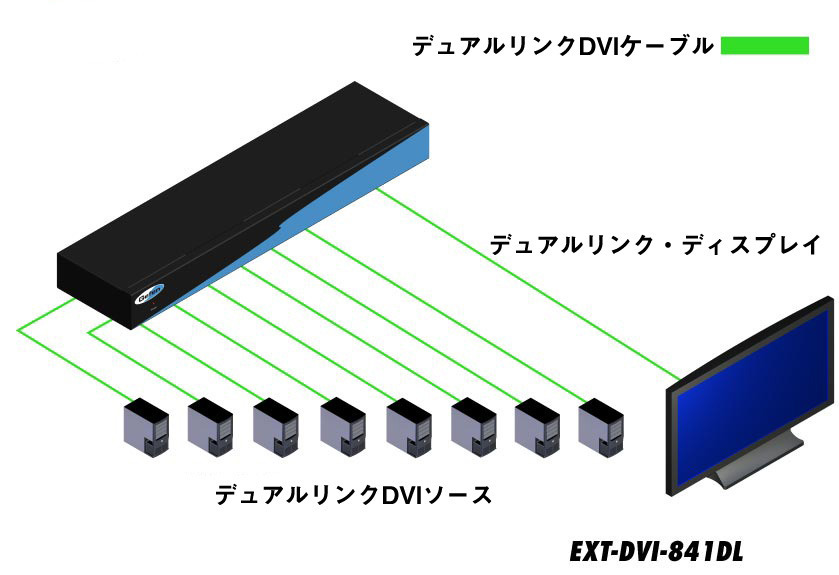

8系統のデュアルリンクDVI信号を切り替えて1台のディスプレイに表示


1UhdcpEDIDマネージメント

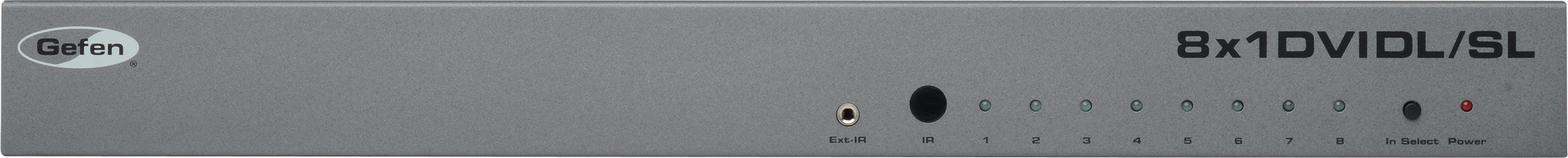

EXT-DVI-841DL

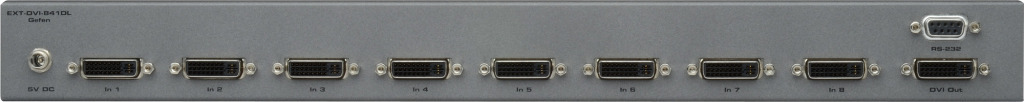

EXT-DVI-841DL


▼対応信号
デュアルリンクDVI(8入力1出力)

▼コントロール
IRリモコン | RS-232 | 本体スイッチ




■ 最大対応解像度:3840×2400(デュアルリンク)、1920×1200(シングルリンク)
■ DVI出力は最大15mまで延長可能。
 ※使用するケーブルや表示機器によっては正常に表示できない事があります。
■ 別売のIR延長受光部(EXT-RMT-EXTIRN)に対応。
■ EDID情報を本体に記録するEDIDローカルモードと切替時にソース機器が読込を行うDS(ダウンストリーム)モード、2種類のEDID動作モードを用意。
■ HDCP対応(DSモード時のみ)。

  • 本体
  • デュアルリンクDVIケーブル(1.8m)×8
  • IRリモコン×1
  • ラックマウント用金具一式
  • 電源アダプター(EXT-PS526AIP-LP)×1
ビデオアンプ帯域 165MHz×2
入力ビデオ信号 1.2Vp-p
入力DDC信号 5Vp-p(TTL)
最大対応解像度 デュアルリンク:3840×2400
シングルリンク:1920×1200
ビデオ入力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×8
ビデオ出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1
RS-232端子 D-Sub9ピン(メス)×1
IR拡張端子 3.5mmステレオミニ×1
電源 DC5V、最大25W
寸法・質量 W432×H45×D111mm(※)、5.5kg
※突起部除く

▼付属のIRリモコン
RMT-8IR
EXT-DVI-841DL
▼取扱説明書

取扱説明書ダウンロード

▼仕様書
準備中です。
