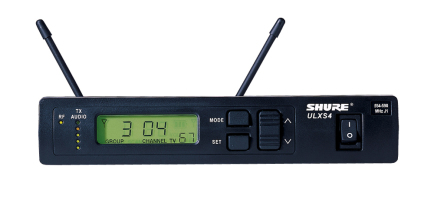

ULXS4 B型A型


ULXS4


ULXS4 ※生産完了品です。

シンプルな機能で使いやすさを追求。 B型・A型共用のスタンダードモデル。
  • ●設定したグループ内で空いているチャンネルを自動的に探すスキャン機能を搭載。素早いセッティングが可能。
  • ●大画面で見やすい液晶ディスプレイでは、グループ/チャンネルの設定と出力レベル設定、送信機の電池残量等を表示。バックライト付きで、暗い場所でも操作が可能。送信機の電池残量は3段階で表示。
  • ●RF信号の有無と音声信号レベルを確認できる、LEDインジケーターを搭載。
  • ●取り外し可能な1/4波長アンテナを採用。
  • ●重さ僅か1kgの軽量コンパクト設計で、頑丈なプラスチックシャーシを採用。
  • ●オプションの金具を使用してラックマウントも可能。
  • ●アンテナ分配機(UA845J)やアクティブ指向性アンテナ(UA870WB)、アンテナ・ブースター(UA830WB)等の使用で、より大きなシステムの構築が可能。



  • シリーズ特長を見る 周波数表ボタン

仕様

システム性能

●到達距離:約70m ※見通しのよい屋外で使用した場合。使用環境によって異なる。
●トーン信号周波数:32.768kHz
●周波数特性:25~15kHz,±2dB(システム全体の帯域幅はマイクヘッドにより変動)



  • ●受信周波数: 受信周波数:B型(806~810MHz)30チャンネル、A型(797~806MHz)71チャンネル、合計101チャンネルのうち任意の1チャンネル
  • ●アンテナ入力:
  • ・実効インピーダンス/50Ω
  • ・コネクター/BNC
  • ●RF感度(12dB SINAD):1.26μV(標準)
  • ●音声出力:
  • ・形式/バランス(XLR3ピン、オス)、アンバランス(フォーンジャック)
  • ・インピーダンス/50Ω(Line)、2kΩ(Mic)
  • ・レベル/ バランス:+3.9dBV(Line)、ー17dBV(Mic)、アンバランス:ー2dBV
  • ●電源:DC14〜18V(550mA)、付属のACアダプター(AC100V、50/60Hz)
  • ●寸法・質量:幅219.5×高43×奥行151mm(除突起)、1.0kg
  • ●付属品:1/4波長アンテナ×2、ACアダプター、ゴム足×4(1シート)

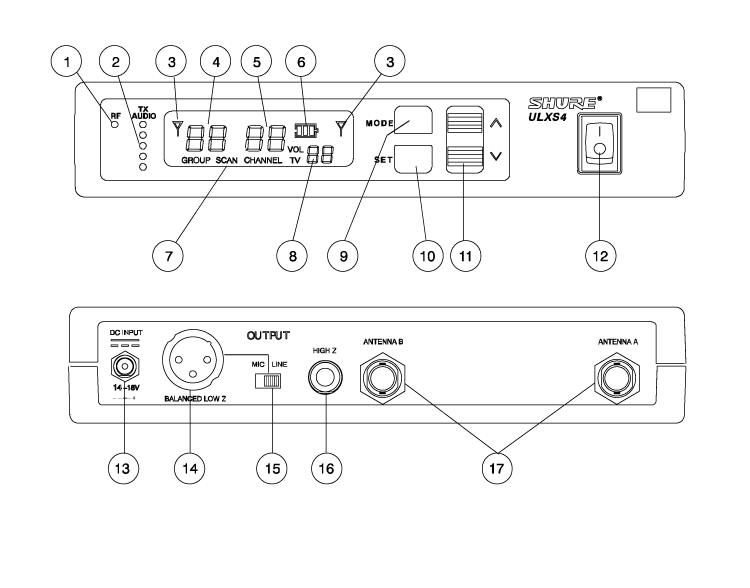

各部の名称

ULXS4各部の名称
■ フロントパネル (11) ∧∨ボタン:設定する数値を増減
(1) RFインジケーター (12) 電源ON/OFFスイッチ
(2) オーディオレベル・インジケーター
(3) 受信アンテナアイコン ■ リアパネル
(4) グループ番号表示 (13) 電源入力コネクター
(5) チャンネル番号表示 (14) ローインピーダンス・バランス出力コネクター(XLR3ピンオス型)
(6) 送信機の電池残量インジケーター (15) MIC/LINE出力レベル切替スイッチ
(7) スキャン・インジケーター (16) ハイインピーダンス・アンバランス出力コネクター(フォーンジャック)
(8) 出力レベル表示 (17) アンテナ入力コネクター(BNC)
(9) モードボタン:グループ、チャンネル等のメニューを変更。
(10) セットボタン:変更した設定を保存
