ワイヤレスシステム

QLXD4J B型特定ラジオマイク新周波数帯域

QLXD4



QLXD4J-XX  1chモデル【新周波数帯域】 ※末尾(-XX)は下表参照。

QLXD4J-JB  1chモデル【B型】

新周波数対応モデルの末尾「-XX」を選択してください。
モデル名末尾 J51 L53
対応周波数 572-636MHz 632-714MHz
※新周波数帯域を使用する際は免許が必要です。

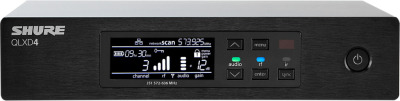

先進のデジタル技術をコンパクトに凝縮した
ハーフラックサイズの1chダイバーシティ受信機。
  •
  • ● 20Hz~20kHzの周波数レンジをフラットな特性で伝達する24bitデジタル・ワイヤレス技術。
  • ● 「周波数自動検索機能」や「赤外線リンク機能」により、素早いセットアップを実現。
  • ● 受信機側でゲイン調整のほとんどを行える60dBものシステムゲイン。
  • ● AES-256bit方式の暗号化で極めて秘匿性の高いワイヤレス運用を実現。
  • ● 操作性に優れた専用ソフトウェア「Wireless Workbench 6」を使えば、PCとのイーサネット接続が可能。複数台の受信機設定や、送信機の電池情報の確認、ミュートなどの制御をPC上から実行可能。
  • ● iOSデバイス用モニタリングアプリケーション「ShurePlus」に対応。Wi-Fiを介してiOSデバイスでQLX-DのRFレベル、オーディオレベル、電池残量、周波数割り当て状況などの重要なパラメーターをモニタリング可能。さらにアプリ内課金を行うことでQLX-D受信機の周波数割り当て、出力レベル調整、ミュート、ロックなども設定可能。
  • ● 過酷な環境にも対応する堅牢なメタル製シャーシを採用。
  • ● 視認性の高い液晶ディスプレイを搭載し、各種設定から送信機の電池残量などを表示。
  • ● タッチパネル式の外部コントローラーとして定評あるAMX、Crestronからの制御に対応。
  •
  • シリーズ特長を見る

■システム性能

到達距離 空中線電力10mW/約100m
 ※見通しの良い屋外で使用した場合。使用環境によって異なる。
レイテンシー 2.9ms以下
周波数特性 20Hz~20kHz、±1dB
 ※システム全体の帯域幅はマイクヘッドにより変動。



■ULXD4仕様

受信チャンネル数 1チャンネル
受信周波数 -XX:対応周波数帯域、-JB:B型(806~810MHz)
アンテナ入力 実効インピーダンス 50Ω
コネクター BNC
RF感度 -97dB@10-5 BER
音声出力 形式 バランス(XLR3ピン、オス)
擬似バランス(フォーンジャック)
インピーダンス バランス・擬似バランス:100Ω
アンバランス:50Ω
最大出力レベル バランス:+18dBV(ライン)、-12dBV(マイク)、+12dBC(フォーン)
ネットワーク インターフェース/シングルポートイーサネット10/100Mbps
最大ケーブル長/100m
※ケーブルの種類や接続する機器によって使用できるケーブルの長さは異なります。
電源 付属のACアダプター(AC100V、50/60Hz)
寸法・質量 幅197×高41×奥行151mm、777g(除アンテナ)
付属品 1/2波長アンテナ*×2、ACアダプター、ラックマウント金具大・小×各1、50Ω同軸ケーブル(約50cm)×2、BNCバルクヘッドアダプター×2

※付属している1/2波長アンテナは以下のとおりです。
QLXD4J-H53:UA8-518-598
QLXD4J-J51:UA8-554-638
QLXD4J-L53:UA8-596-714
QLXD4J-JB:UA8-740-814
