ワイヤレスシステム

MW4D+ B型


MW4D

MW4D+-MABJ ※メーカー生産完了品

プロユースに応える高い音響性能と優れた操作性を実現。
  • ● 大きく見やすい液晶画面は、グループ/チャンネル設定、周波数、送信機の電池残量などの情報を見やすく表示。また、RFレベルは6段階、オーディオ・レベルは8段階のLEDメーターで表示。
  • ● 特許取得の「ARC」技術や「MARCAD」回路を搭載し、より原音に近い音質を獲得。
  • ●「周波数自動検索機能」や「赤外線リンク機能」により、素早いセットアップを実現。
  • ● アンテナ出力を装備し、最大10台までの受信機をカスケード接続可能。分配器を使わずに2本のアンテナだけで、最大20チャンネル(デュアルチャンネル受信機の場合)の受信システムを構築。
  • ● 誤操作を防ぐロック機能を搭載。
  • ● PCと接続可能なUSBジャックとLANインタフェース用のRJ45ジャックを装備し、操作性に優れた専用ソフトウェア「Wireless Workbench」が利用可能。
  • ● 分配器や指向性アンテナ、ブースター等、あらゆる現場に対応する豊富なアクセサリーを用意。

  • シリーズ特長を見る

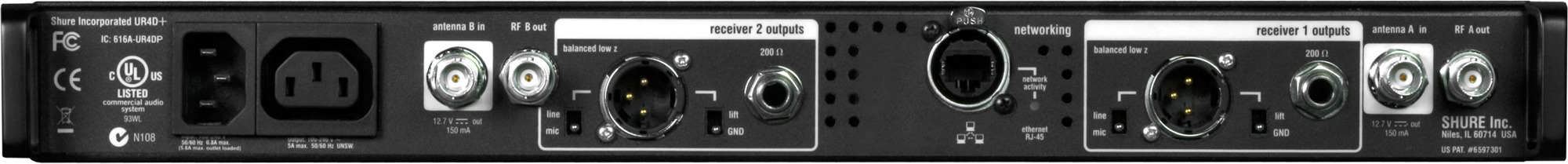

MW4D+背面パネル

システム性能

●到達距離:空中線電力2mW:約50m、空中線電力10mW:約100m
  ※見通しのよい屋外で使用した場合。使用環境によって異なる。
●トーン信号周波数:32kHz
●周波数特性:40Hz~15kHz、-3/+1dB
  ※システム全体の帯域幅はマイクヘッドにより変動。



  • ●受信周波数B型(806~810MHz)30チャンネルのうち任意の2チャンネル
  •  ●アンテナ入力:実効インピーダンス/50Ω コネクター/BNC アクティブアンテナ用電源電圧/DC12V、150mA(最大)
  • ●RF感度(12dB SINAD):-107dBm
  • ●音声出力:形式/電子バランス(XLR3ピン、オス)疑似バランス(フォーンジャック) インピーダンス/電子バランス:200Ω(ライン)、150Ω(マイク)疑似バランス:200Ω 最大出力レベル/電子バランス:+24dBu(ライン)、-6dBu(マイク) 疑似バランス:+18dBu
  • ●使用電源:AC100V、50/60Hz
  • ●消費電力:80W
  • ●寸法・質量:幅483×高44×奥行339mm(除突起)、5.0kg
  • ●付属品:1/2波長アンテナ(UA8-774-865)×2、ハードウェアキット一式、50Ω同軸ケーブル(約50cm)×2、50Ω同軸ケーブル(カスケード接続用)×2、電源ケーブル(約230cm)、電源延長ケーブル(約30cm)、イーサネット・ネットワーク・ケーブル[強化プラグ仕様](約140cm)、専用ソフトウェア

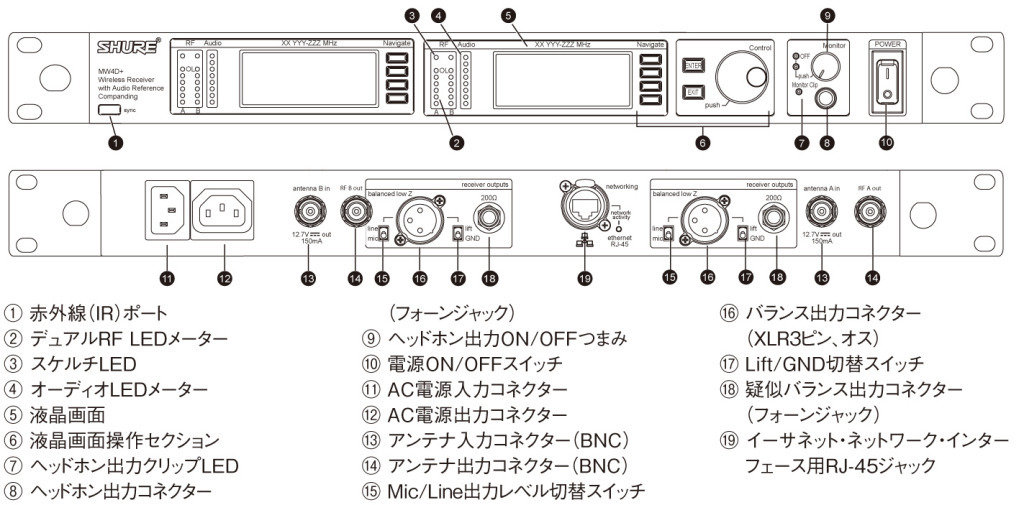

UR4D+、MW4D+ 各部の名称
