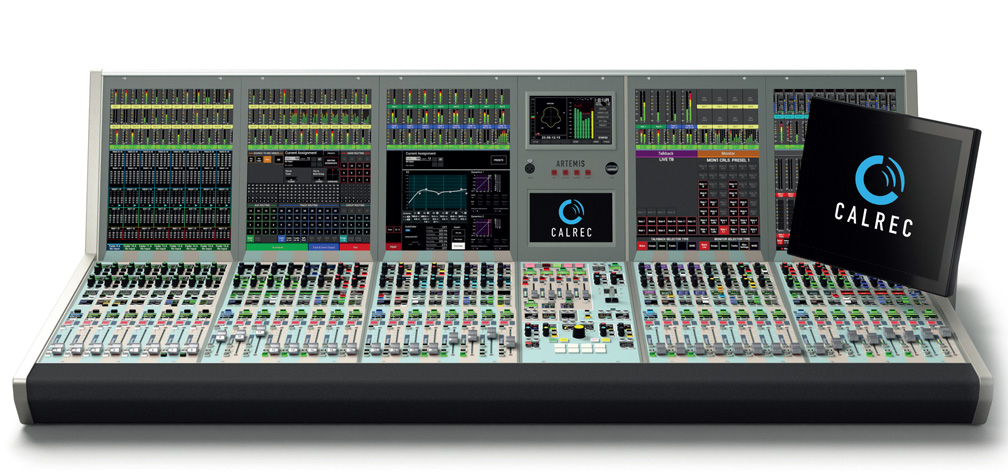

ARTEMIS
ARTEMIS Shine/Ray/Beam/
オープンプライス
優れた音響性能と圧倒的な処理能力を誇るハイグレードなコンソール。
プロセッシング数の異なる4モデルを用意。
■Bluefin 2 DSP
従来のCALREC Bluefin デジタルコンソールの約2 倍の処理能力を備えた“Bluefin 2 DSP”を搭載し、圧倒的な処理能力を獲得。最大プロセッシング数の全てに6バンドフル・パラメトリック・イコライザー(周波数可変)、ダイナミクスプロセッサーを使用しながら、同時にプログラムバス、マルチトラック/IFBバス、AUXバスへのルーティングが可能。
- ARTEMIS Shine：680ch
- ARTEMIS Ray：456ch
- ARTEMIS Beam：340ch
- ARTEMIS Light：240ch
■ 新開発のコンコルド・プロセッサー
- サーフェスのパフォーマンスを格段に向上させる新開発の“コンコルド・プロセッサー”を搭載。
- スイッチやつまみの操作がよりスピーディになり、直感的な操作が可能。
■ ソフトウェアV3.0へのアップグレード。
- コンコルド・プロセッサー導入により、ソフトウェアをV3.0へアップグレード可能。
- Bluefin 2 DSPによる強大なプロセッシングエンジンとユーザーを一体化させる「プロセッシングモード」が高性能化。
- ワイルドモードのロータリーエンコーダーをカスタマイズ可能。
■ユーザーの使い勝手を新たなレベルへ引き上げる革新的な操作性。
- 最新鋭のマルチカラー有機LED、TFTタッチスクリーンを採用。
- ARTEMIS Shine/Rayは最大72フェーダー、ARTEMIS Beamは最大64フェーダー、ARTEMIS Lightは最大56フェーダーまで拡張可能。
- マルチオペレーターや大規模シーンに対応するフレキシブルなモニタリングシステム。
- APFL出力とモニタリングシステムは独立して3系統出力可能。
- 充実の12デュアルレイヤー構成。
- アサイナブルモード、チャンネルストリップモード(ワイルドモード)に対応。
■大規模システムにも対応するHydra2 ネットワークシステム。
- 8192×8192クロスポイントルーター搭載。
- 全ての入出力はHydra2ネットワークシステムを経由。
- 様々な用途に対応するHydra2対応I/O BOXを各種用意。
- [コントロールサーフェス]～[DSPラック]～[Hydra 2対応I/O BOX]間は、CAT5eまたは光ファイバーケーブルで接続。
- レイテンシーが少ない高品位設計。
- ネットワーク上のI/Oは、複数のコンソールで共有可能。
■放送用途に相応しい、最高水準の安全性。
- PSU、Bluefin 2 DSP、コントロールプロセッサー、ルーターモジュール、I/O拡張モジュール、オーディオリンクケーブル、コントロールリンクケーブルの全てに、クラス最高水準のオートマチックリダンダントシステムを搭載。
- モジュールは全てホット・スワップ対応。コンソールの運用に影響なく、モジュールの取り外しが可能。
- コンソールはPCに依存せず独立してオペレートできるため、PCの故障時やリセット時でも放送に支障なく運用可能。
- オーディオ信号を途切れさせることなく、PCおよびコントロール・サーフェスのリセットが可能。
- 膨大な信号処理機能が集約できる高性能Bluefin 2 DSPカード、最新鋭の有機LEDの採用により低消費電力・低発熱を実現。
| デジタル入力 | |
| フォーマット | AES/EBU(AES 3)、24bit SPDIF(IEC958 Type2)信号にも対応 |
| インターフェース | 110Ω、トランスバランス、0.2~7.0V Pk-Pk 75Ω、アンバランス、BNC、0.3~1.2V Pk-Pk |
| SRC | 24bit 全デジタル入力で切替可能。 |
| SRC THC+N | -117dB＠1kHz、0.00014% |
| デジタル出力 | |
| フォーマット | AES/EBU(AES3)、24bit |
| インターフェース | 110Ω、トランスバランス、4V Pk-Pk(110Ω負荷時) 75Ω、アンバランス(BNC)、1V Pk-Pk |
| アナログ入力 | |
| ADコンバーター | 24bit |
| 入力形式 | 電子バランス |
| 入力インピーダンス | マイクゲイン：2kΩ以上 ラインゲイン：10kΩ以上 |
| 感度 | マイク/ライン入力：+18/-78dB |
| 等価入力ノイズ | -127dB(150Ωソース) |
| 歪率 | 0.003％以下、-1dBFS＠1kHz 0.006％以下、-20dBFS＠1kHz 0.3％以下、-60dBFS＠1kHz |
| 周波数特性 | マイク/ライン入力：20Hz～20kHz、±0.5dB |
| 入力CMR (Common Mode Rejection) |
マイク/ライン入力：75dB以上 |
| アナログ出力 | |
| DAコンバーター | 24bit |
| 出力形式 | 電子バランス |
| 出力インピーダンス | 40Ω以下 |
| 歪率 | 0.006％以下、-1dBFS＠1kHz 0.003％以下、-20dBFS＠1kHz 0.3％以下、-60dBFS＠1kHz |
| 周波数特性 | 20Hz～20kHz、±0.25dB |
| パフォーマンス | |
| デジタル入力～デジタル出力(AES/EBU)歪率 | 0.0001％以下、-1dBFS、20Hz～10kHz |
| デジタル入力～デジタル出力(SRC)歪率 | 0.0002％以下、-1dBFS、20Hz～10kHz |
| アナログ入力～アナログ出力周波数特性 | 20Hz～20kHz、±0.5dB |
| シンク | |
| 48kHz | NTSC/PALビデオ、TTLワードシンク、AES/EBUデジタル入力、内部シンク |

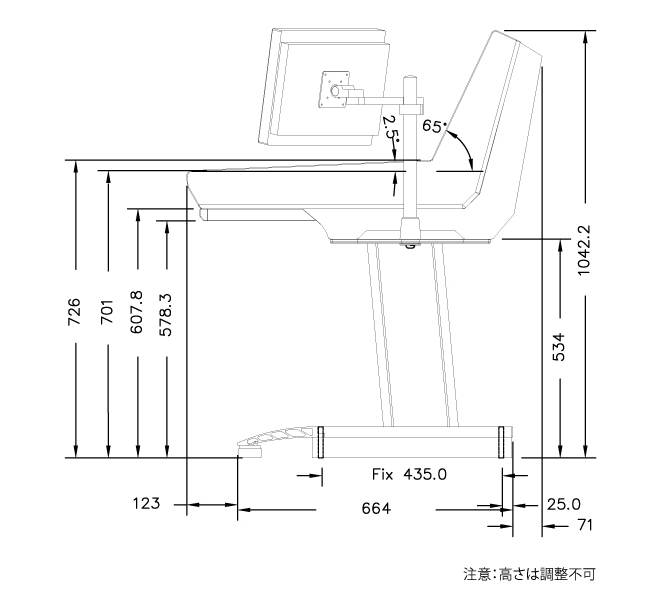

| モジュール | フレーム | サーフェス最大幅 |
| 4.5（ 32 fader） | 2、2.5 | 1,333mm |
| 5.5（ 40 fader） | 2、3.5 | 1,593mm |
| 6.5（ 48 fader） | 2、2.5、2 | 1,859mm |
| 7.5（ 56 fader） | 2、3.5、2 | 2,119mm |
ARTEMIS Shine/Rayは最大72フェーダー、
ARTEMIS Beamは最大64フェーダー、
ARTEMIS Lightは最大56フェーダーまで拡張可能。
●I/O BOX
●I/O BOX ～Modular～
●I/O BOX ～Modular～
■DSPラック(8U)
ARTEMIS Shine/Ray/Beam
ARTEMIS Shine/Ray/Beam
■DSPラック(4U）
ARTEMIS Light
ARTEMIS Light
Hydra2 ~Network and Routing~
Hydra2は、【コントロールサーフェス】～【 DSPラック】～【 I/O BOX 】間で継ぎ目のないスケーラブルなシステムを形成する
オーディオネットワークです。大規模システムにも対応でき、膨大な数の入出力のコントロールを可能にします。 レイテンシー
はほんのわずかで、音質に妥協することのない高品位設計です。しかも、放送用途に不可欠なリダンダント機能を持ち合わせてお
り、クラス最高水準の安全性を誇ります。
・CALRECのクロスポイントルーター搭載。
APOLLO、ARTEMIS Shine、ARTEMIS Ray、ARTEMIS Beam：8192×8192
ARTEMIS Light、SUMMA：4096×4096
・様々な用途に対応するHydra2対応I/O BOXを各種用意。
・[コントロールサーフェス]～[DSPラック]～[Hydra2対応I/O BOX]間は、CAT5eまたは光ファイバーケーブルで接続。
・全ての入出力はHydra2ネットワークシステムを経由。512chの音声信号を24bit、48kHzで同時に送信。
・ネットワーク上のI/Oは、複数のコンソールで共有可能。
■システム例
・CALRECのクロスポイントルーター搭載。
APOLLO、ARTEMIS Shine、ARTEMIS Ray、ARTEMIS Beam：8192×8192
ARTEMIS Light、SUMMA：4096×4096
・様々な用途に対応するHydra2対応I/O BOXを各種用意。
・[コントロールサーフェス]～[DSPラック]～[Hydra2対応I/O BOX]間は、CAT5eまたは光ファイバーケーブルで接続。
・全ての入出力はHydra2ネットワークシステムを経由。512chの音声信号を24bit、48kHzで同時に送信。
・ネットワーク上のI/Oは、複数のコンソールで共有可能。
■システム例
※APOLLOとARTEMIS 4機種の機能比較です。
| APOLLO | ARTEMIS Shine |
ARTEMIS Ray |
ARTEMIS Beam |
ARTEMIS Light |
|
| チャンネル数 | 1,020 | 680 | 456 | 320 | 240 |
| プログラムバス | 128 メイン出力：最大16系統(モノラル、ステレオ、5.1ch) グループ出力：最大48系統(モノラル、ステレオ、5.1ch) |
||||
| トラックバス | 96 | 64 | 48 | ||
| AUXバス(モノ) | 48 | 32 | 24 | ||
| ミックスマイナスバス | 4 | ||||
| APFLシステム | 各3系統 | ||||
| モニタリングシステム | 3系統 | ||||
| ダイレクト出力 | 最大512 | 最大256 | |||
| インサート | 最大256 | 最大128 | |||
| 入力ディレイ(アサイン) | 2.73S×256リソース | 2.73S×128リソース | |||
| 出力ディレイ(アサイン) | 2.73S×256リソース | 2.73S×128リソース | |||
| チャンネルパスディレイ | 2.73sec/チャンネル | ||||
| トラック送出@チャンネル | 4 | ||||
| EQ/フィルター | 6バンドパラメトリック、可変 | ||||
| サイドチェーンEQ/フィルター | 2バンドパラメトリック、可変 | ||||
| ダイナミクス(Unit 1) | コンプレッサー/リミッター、エキスパンダー/ゲート | ||||
| ダイナミクス(Unit 2) | コンプレッサー/リミッター | ||||
| DSP | 外部ラック | ||||
| ルーターポート | 16/32(オプション) | 8 | |||
| 最大フェーダー数 | 160 | 72 | 64 | 56 | |
| レイヤー | 12デュアルレイヤー | ||||
