Type R

Type R　　放送用デジタル・ミキシングコンソール

 オープンプライス　


ユーザーのニーズにあわせたカスタマイズが可能。
コストパフォーマンスに優れた放送用デジタル・ミキシングコンソール。

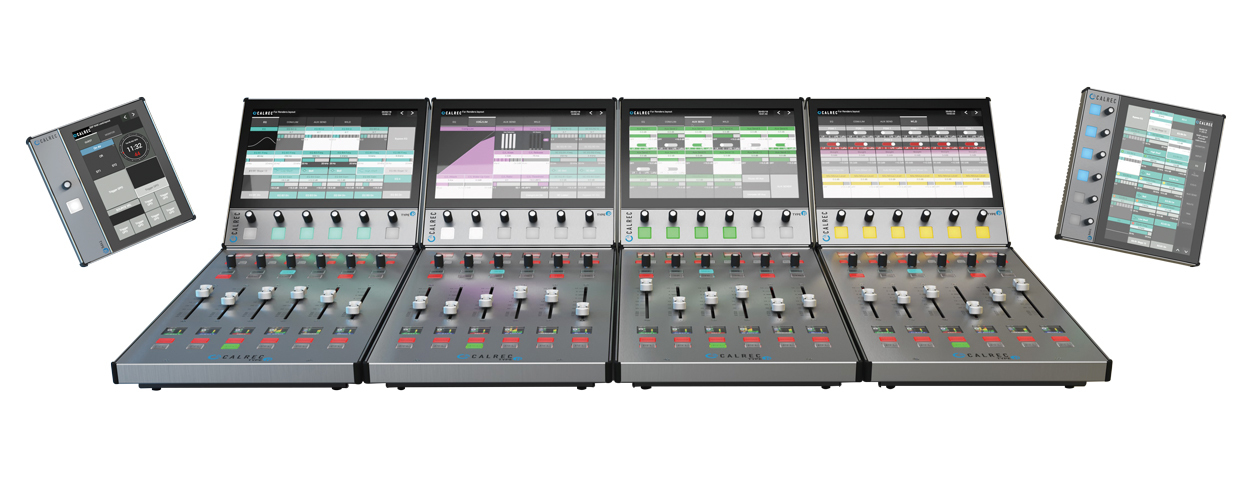

TypeR_front


■ ユーザーのニーズに合わせたカスタマイズが可能。

  • フェーダーパネルとソフトパネルをモジュラー方式にし、必要チャンネル数やスタジオの大きさなどユーザーのニーズにフィットした操作環境を構築可能。将来の拡張時にも追加が容易。
  • 最大60フェーダーまで拡張可能。
    ※マルチコンソールで使用した場合。ただし、1コンソールにつき最大48フェーダー。



■ 標準的なネットワーク技術を使用したIPベースのシステム。

  • AES67/ST2110-30準拠し、NMOS IS-04とIS-05をサポート。
  • 各種パネルには、イーサネット経由で電源供給。ケーブル配線を最小限に抑制可能。



■ ブロードキャスト固有のコントロール

  •  システム全体にわたって明確かつ簡潔。
  • ミックスマイナスに迅速にアサイン。
  • EQとダイナミクスのコントロールは明確かつ高速。
  • フレキシブルなトークバック機能を搭載。
  • すべてのI/Oはリダンダント接続が可能。

  Type R
R120		 Type R
R80		 Type R
R40		 Type R
R20
(標準仕様)
最大フェーダー数 48＠1コンソール
※60(マルチコンソールの場合)
DSPプロセッシングパス 166 126 78 42
入力チャンネル 120 80 40 20
メイン出力 3（モノラル、ステレオまたは5.1chサラウンドを構成可能）
グループ出力 8（モノラル、ステレオまたは5.1chサラウンドを構成可能）
AUXバス 最大32 16 8
ダイレクト出力 96 64 32 24
インサート 96 64 32 24
EQ/フィルター 6バンドパラメトリックEQ、可変
ダイナミクス 1×コンプレッサー / リミッター、
1×エキスパンダー / ゲート / ダッカー、
1× ボーカルディエッサー
ディレイ 5.4sec

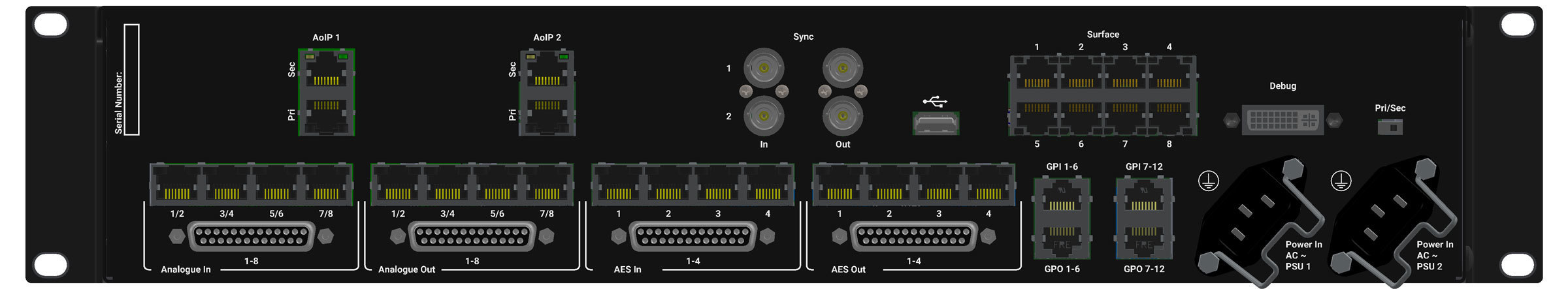

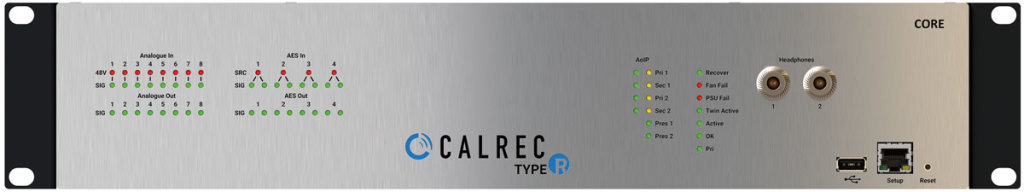

Type R-CORE2U　　コアユニット

オープンプライス

■ Type R コンソール・システムの根幹となるコアユニット。
■ 20chDSP、8×Auxバス、8×グループバス、３メイン出力の基本仕様。ライセンスの追加購入で、DSPとコントロール可能なコンソール数を増加可能。
■ 1台で最大3つのコンソール・システムをコントロール。
■ プロセッシング数を減少させることなく、96kHzの高解像度のプロセッシングが可能。
■ AES67のネットワークで各I/Oボックスを接続。
■ ラックマウント可能な2Uサイズ。スペースの有効利用が可能。
■ システムのリダンダントを組む場合は、Type R-Core が2台必要です。

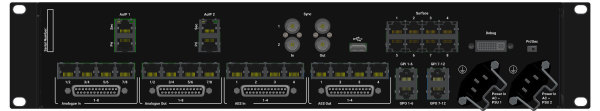

■ I/Oを装備
　 4×AES入力、4×AES出力、8×アナログマイク/ライン入力（48Vファンタム）、8×アナログライン出力、12×GPI/GPO、2×ステレオヘッドホン、2×AOIP拡張スロット

■ 追加ライセンス＠1Core
型番 コンソール台数 DSP Auxバス グループバス メイン出力
標準仕様（R20） 1 20ch 8 8 3
R40 1 40ch 16 8 3
2 20ch 8 8 3
R80 1 80ch 16 8 3
2 40ch 16 8 3
1 40ch 16 8 3
2 20ch 8 8 3
R120 1 120ch 16 8 3
2 60ch 16 8 3
3 40ch 16 8 3
1
1		 80ch
40ch		 16
16		 8
8		 3
3
1
2		 60ch
30ch		 16
8		 8
8		 3
3

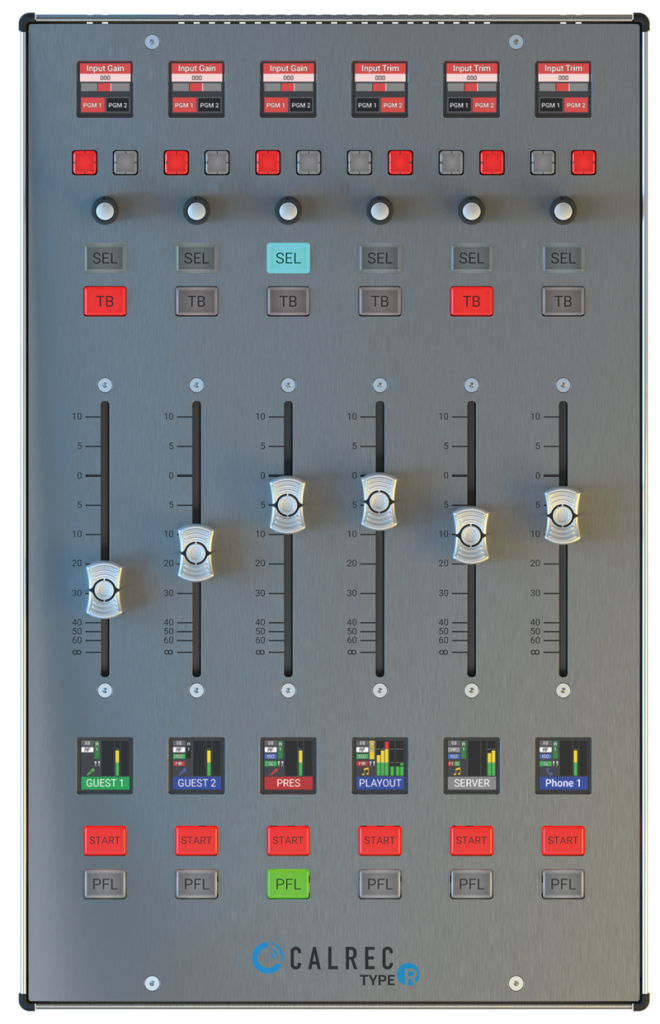

Type R-Fader Panel　　フェーダーパネル

オープンプライス

TypeR_Fader Panel 　■ フルサイズの100ｍｍフェーダー×6
　■ 増設や取り外しが簡潔。
  • マルチコンソールで使用する場合、最大60フェーダーまで拡張可能。
  • ただし、1コンソールにつき、最大48フェーダーまで。
　■ イーサネットケーブルで接続。
　■ 素早く動きに反応し、即時アクセスが可能。
　■ W248×H38（手前）〜72（奥）×D392 mm

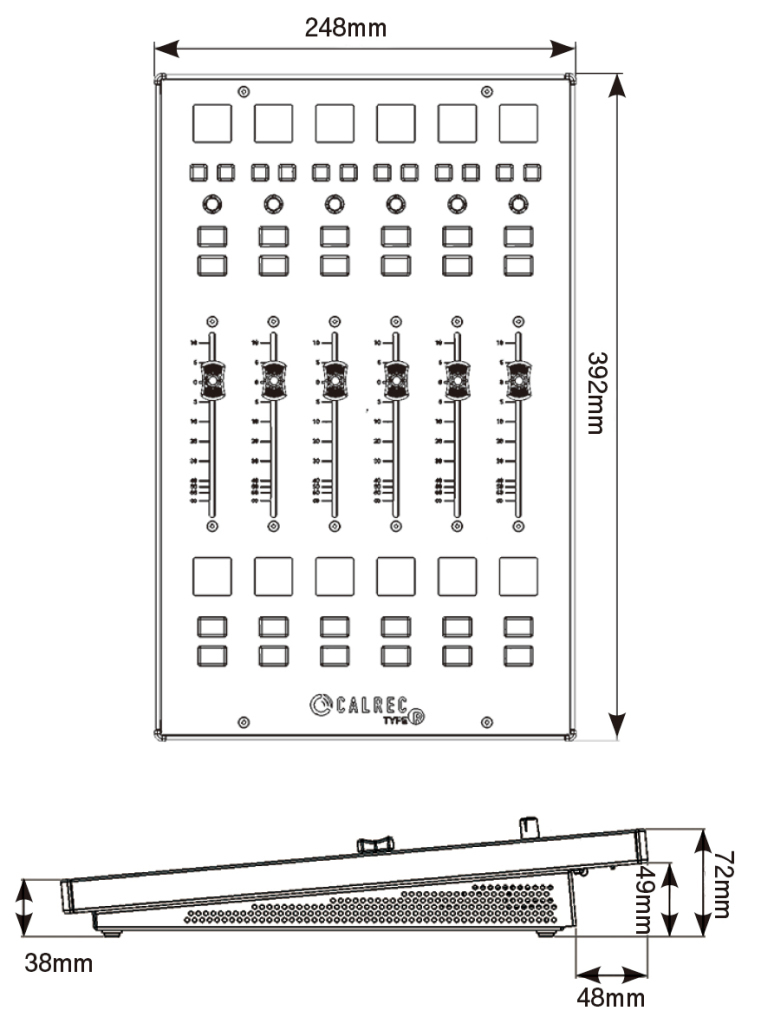

　■寸法図
　TypeR_Fader Panel_dim

Type R-Soft Panel　　コントロールパネル

オープンプライス

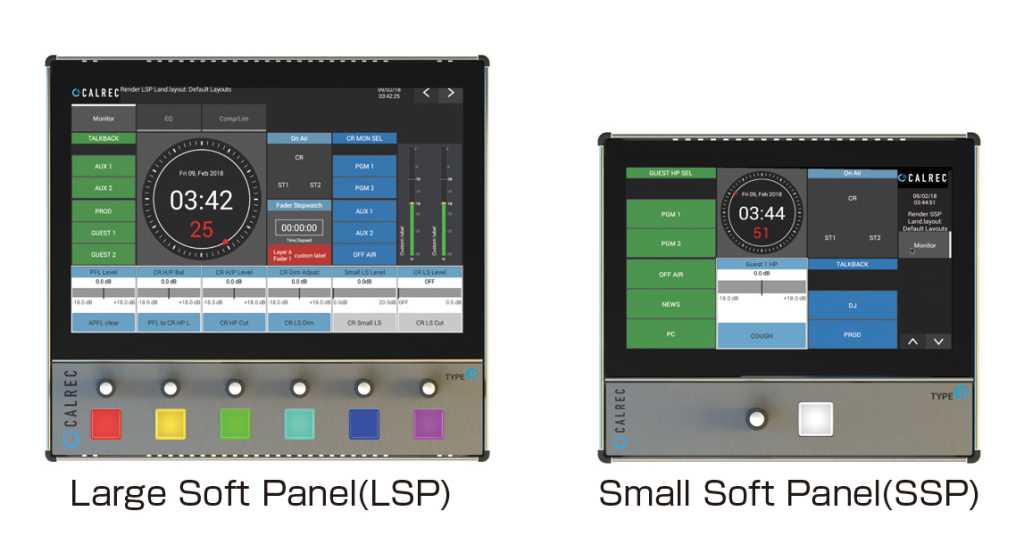

TypeR_Soft Panel

■ タッチスクリーンのシンプルな操作とカラフルなわかりやすい画面。
■ 縦にも横にも設置可能。
■ メモリーのロードを行うことで、ショーごとの仕様に簡単に変更可能。多機能パネルとして簡単にカスタマイズ。
■ パネルスタンドや埋め込み用のキットなどのオプションも用意。詳細はお問い合わせください。
■ LSP：W248×H226×D47mm
　 SSP：W181×H157×D47mm

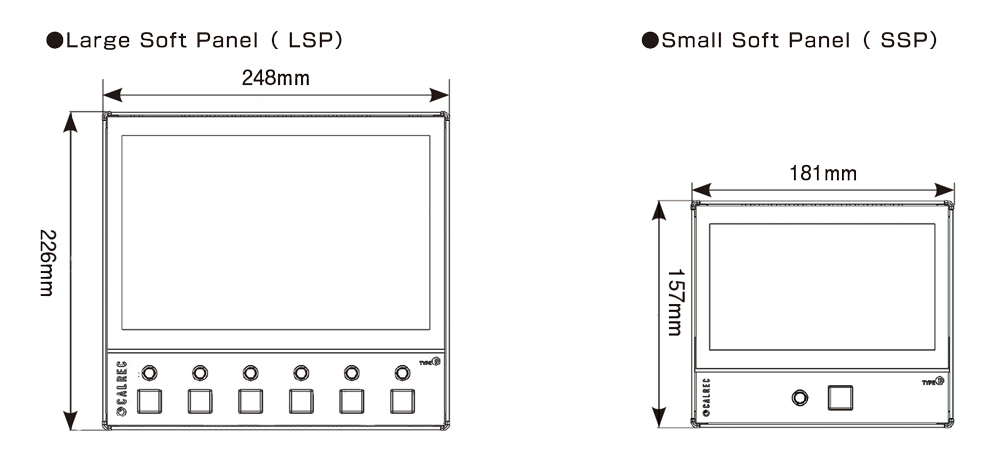

■寸法図
TypeR_Soft-panel_dim


 ■ TypeR Soft Panel Designer
「TypeR Soft Panel Designer」は、CALRECより無償で提供されるTypeRのSoft Panelの画面レイアウトをカスタマイズできる専用ソフトウェアです。PC上で、使用頻度の高い機能などを見やすい場所やお好みの場所に配置できます。カラフルで識別も容易。カスタマイズ後はTypeRにロードして使用します。
TypeR Soft Panel Designerは、Large Soft Panel(LSP)、Small Soft Panel(SSP)のどちらのデザインも可能。

●基本レイアウト画面
TypeR Soft Panel Designer-1

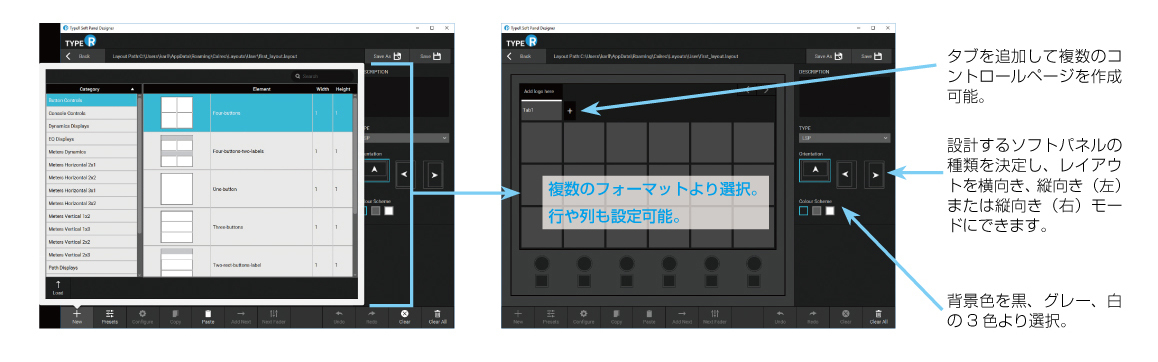

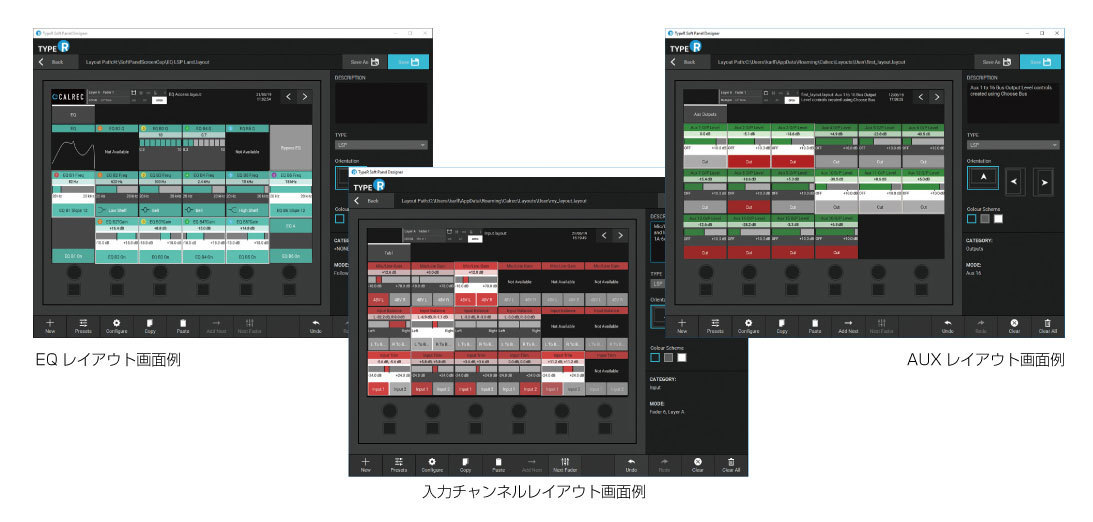

●各機能設定画面例
TypeR Soft Panel Designer-2

Type R-IO 1U　　I/Oユニット

オープンプライス

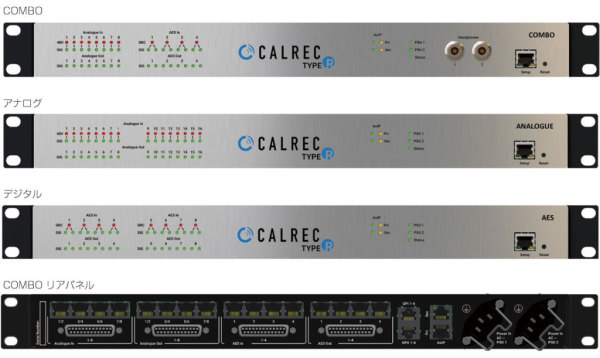

■ 1UのI/Oユニット。3種類を用意。

COMBO
4×AES入力、4×AES出力、
8×アナログマイク/ライン入力（48Vファンタム）、
8×アナログ ライン出力、
6×GPI/GPO、2×ステレオヘッドホン

アナログ
16×アナログマイク/ライン入力（48Vファンタム）、
16×アナログライン出力、
6×GPI/GPO

デジタル
8×AES入力、8×AES出力、6×GPI/GPO


GPIO 32 32　GPIO　

Type Rインストレーションに対応。同じAoIPネットワーク上にある既存のType R IOボックスと一緒に使用。
詳細は→こちら
オプションユニット

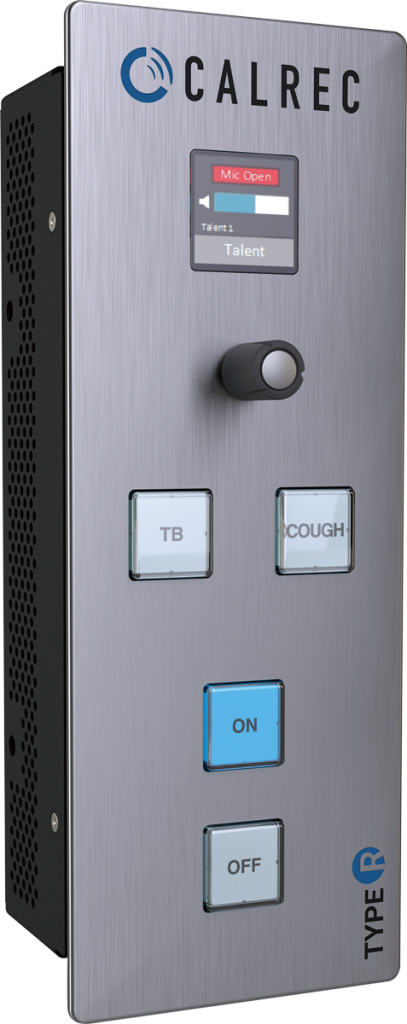

TALENT PANEL　AoIPモニターユニット
　　
  • ゲスト、タレント、ジャーナリスト、またはプロデューサーが特定の音声確認やプログラム出力のモニターとして使用。
  • 1台のType Rコンソールに対して、最大8台の使用が可能。
  • トークバックやカフ機能など、GPIOファンクションを4つのボタンに割り当て可能。
  • AoIPネットワークに接続し、アナログ音声信号を出力可能。
  • CalrecバーチャルGPIOプロトコル経由でコントロール。
  • PoEもしくはDC給電。
  • ディスプレイは回転するため、水平/垂直どちらにも設置可能。
  • スタジオの什器にマウントできる取付金具を付属。
  • W70×H187×D47mm(突起部含まず)

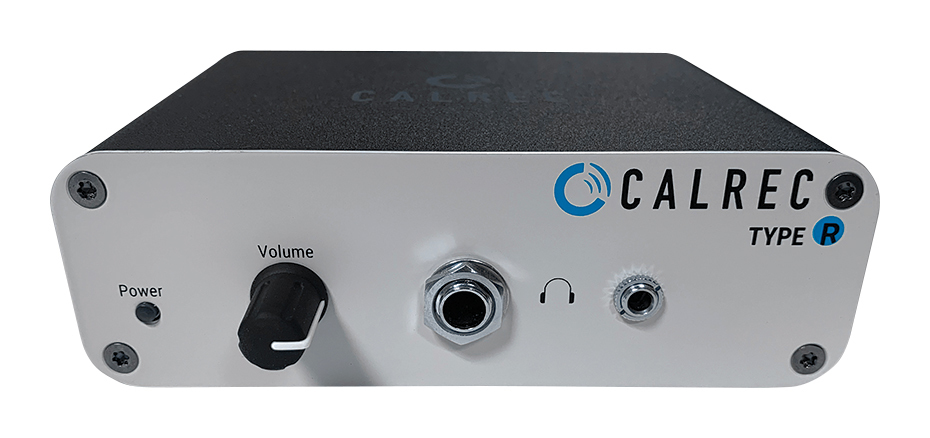

Headphone Amplifier Unit　ヘッドホン・アンプ・ユニット
  • ヘッドホン出力レベルを制御。
  • 1/4"ステレオジャックと3.5mmステレオミニジャックを装備。
  • W130×H44×D120mm (突起部含まず)
Type Rの構成例
