EXT-HDMI1.3-444
※本製品はメーカー生産完了品です。(2014.9)

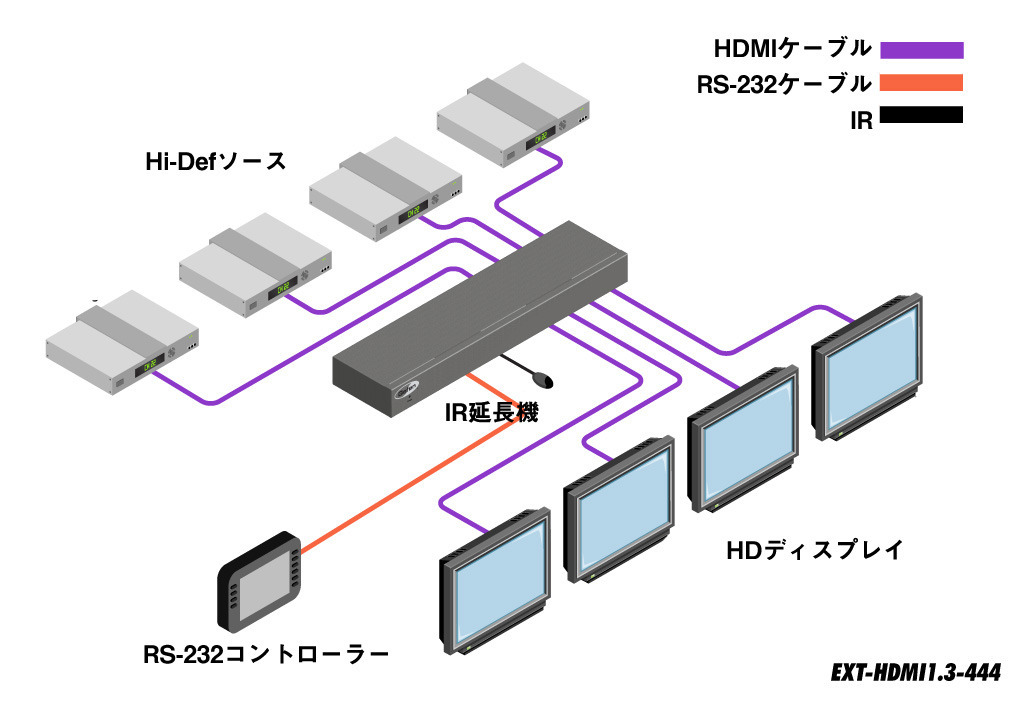

4系統のHDMI ソースを4台のHDMI入力対応機器に出力する
4×4 HDMIマトリクス切替機

HDCP

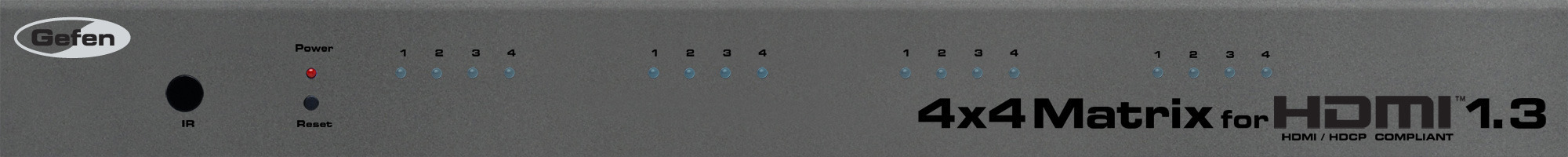

EXT-HDMI1.3-444

EXT-HDMI1.3-444


▼対応入出力フォーマット
対応入力フォーマット
▼操作方法
IRリモコン



■ 対応信号:HDMI(4入力4出力)
■ 最大対応解像度:1080p、2K、1920×1200
■ HDMI対応:12bit Deep Color、Dolby TrueHD、DTS-HD Master Audio、Lip-syncパススルー、3DTVパススルー
■ HDCP準拠。
■ それぞれの信号出力は任意の入力を選択して映像出力が可能。
■ EDID情報を内蔵。
■ 別売のIR延長受光部(EXT-RMT-EXTIRN)に対応。
■ 切替操作方法:IRリモコン、RS-232

最大ピクセルクロック 225MHz
最大対応解像度 1080p、2K、1920×1200
入力DDC信号 5Vp-p(TTL)
入力ビデオ信号 1.2Vp-p

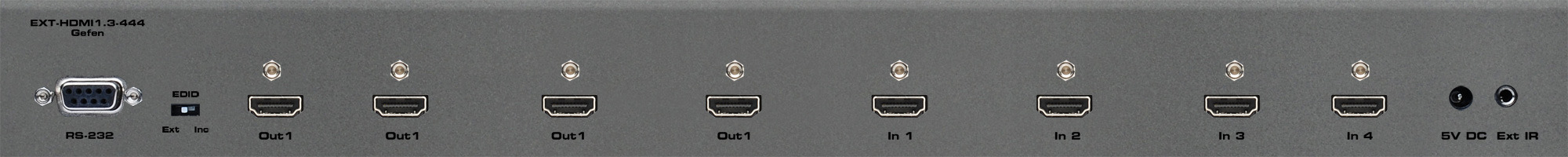

ビデオ入力端子 HDMI Type A(19ピン、メス、MonoLOK)×4
ビデオ出力端子 HDMI Type A(19ピン、メス、MonoLOK)×4
RS-232端子 D-Sub9ピン(メス)×1
IR拡張端子 3.5mmステレオミニ×1
電源 AC100V、最大90W
寸法・質量 W434×H45×D172mm(※)、1.9kg
梱包内容 本体、HDMIケーブル(1.8m、M-M)×4、IRリモコン×1、ラックマウント用金具一式、電源アダ プター×1
※突起部除く

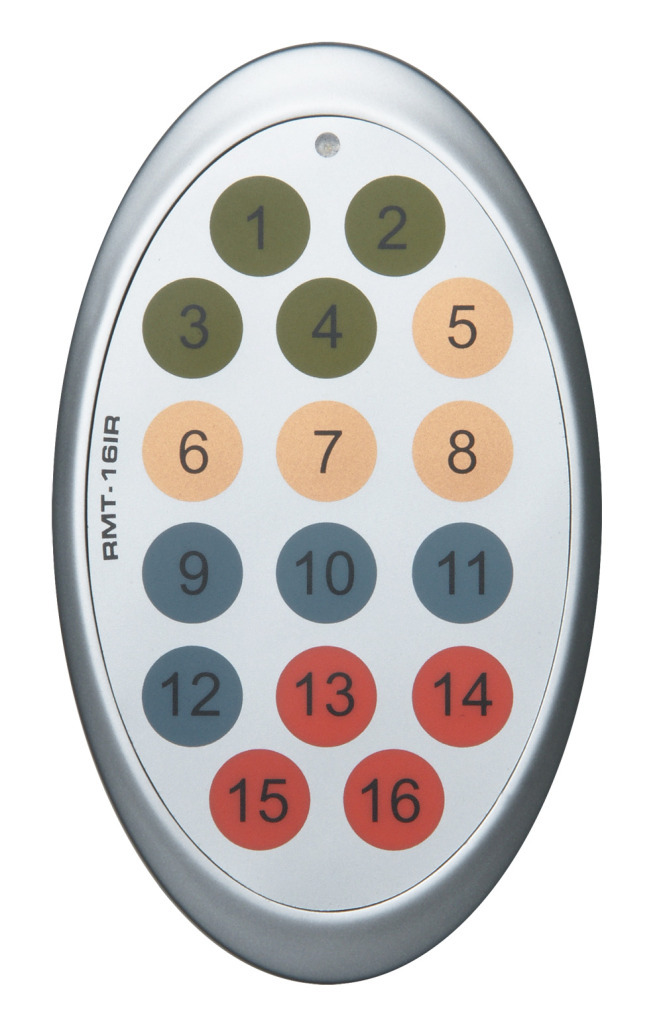

▼付属のIRリモコン
RMT-16IRN

EXT-HDMI1.3-444
▼取扱説明書
※準備中です。

▼仕様書
PDFファイル57KB  DXFファイル108KB
