ROUTING
この[ROUTING]タブメニューでは、オーディオのルーティングとクロック設定を行います。



オーディオのルーティングとクロック設定

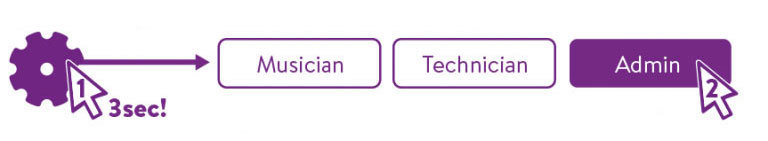

次のステップは、[CONFIG]ボタンを3秒間押して管理者モードで実行します。
admin-mode-768x141

ここでは、ADATやDanteからfabrikやvierにオーディオをルーティングして3Dインイヤーミキシングを行う方法や、fabrikのミックスをADAT、Danteまたはアナログ出力にルーティングする方法について、また、オーディオクロックの監視やシステムの最適化について説明します。



設定方法

デバイスの設定は全てKLANG:appから行います。(fabrikのタッチディスプレイは、デバイス情報の表示のみ。)KLANG:appの「CONFIG」ボタンを3秒長押しするとモード切替え画面が表示されるので、Adminモードで入ります。「CONFIG」メニューから「ROUTING」タブを選択します。



オーディオルーティング

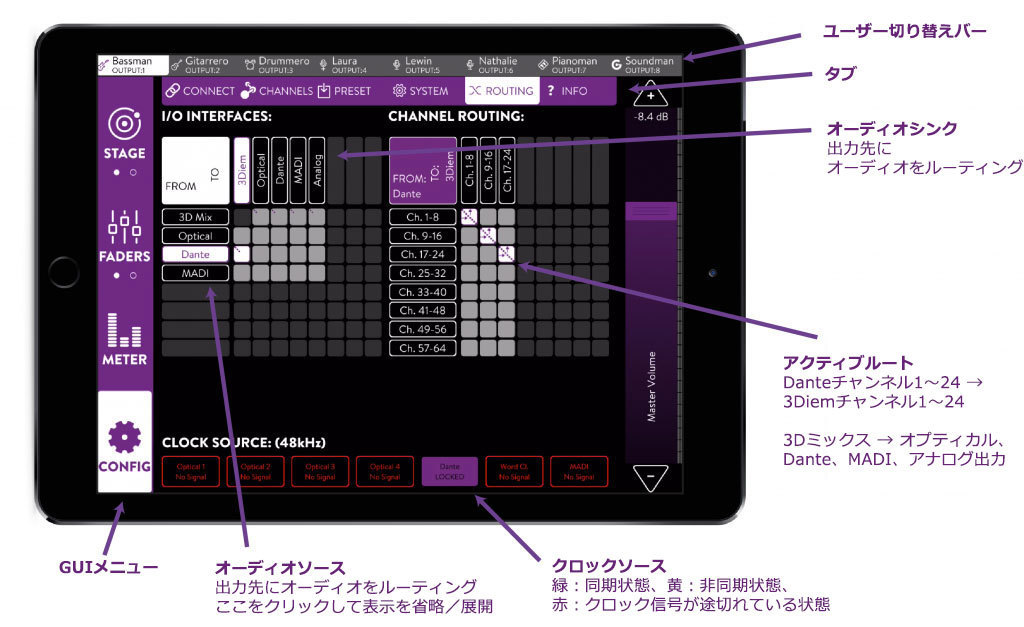

fabrikやvierのオーディオ・ルーティングはブロックごとに設定されます。各ブロックは8つの連続したチャンネルから構成されています。ルーティング画面の左側にオーディオ「ソース」が、上の行にはオーディオ「シンク」がそれぞれ表示されます。特定の「ソース」が「シンク」に接続されると、矢印の付いた白い四角が表示されます(下図参照)。

▼fabrik - ルーティングオプション

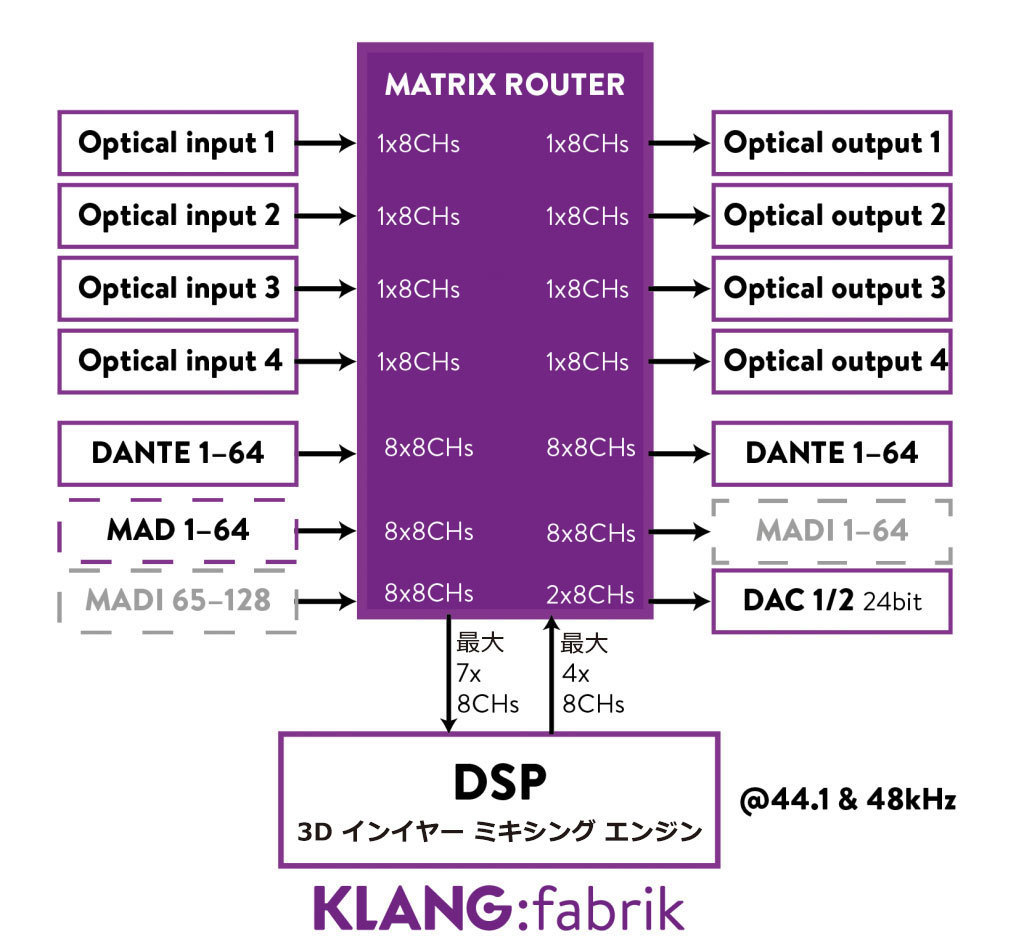

次の図は、シングルサンプリングレート(44.1/48kHz)の場合のルーティングオプションを示します。ダブルサンプリングレートの場合、オプティカルADAT対応ポートとDanteポートのみ、チャンネル数が半分になります。
matrix-router-klangfabrik_201-01-1024x950

fabrikの本体背面にはオプチカル入力ポートが4つあり、各ポートは24ビット、サンプリングレート44.1 / 48kHz時は8チャンネル、88.2 / 96kHz時は4チャネルのオーディオを伝送できます。

Danteモジュールは、合計64ch(44.1/48kHz)または32ch(88.2/96kHz)のオーディオの入出力が可能です。

Klangfabrik-audio-routing-2017-1-1024x627

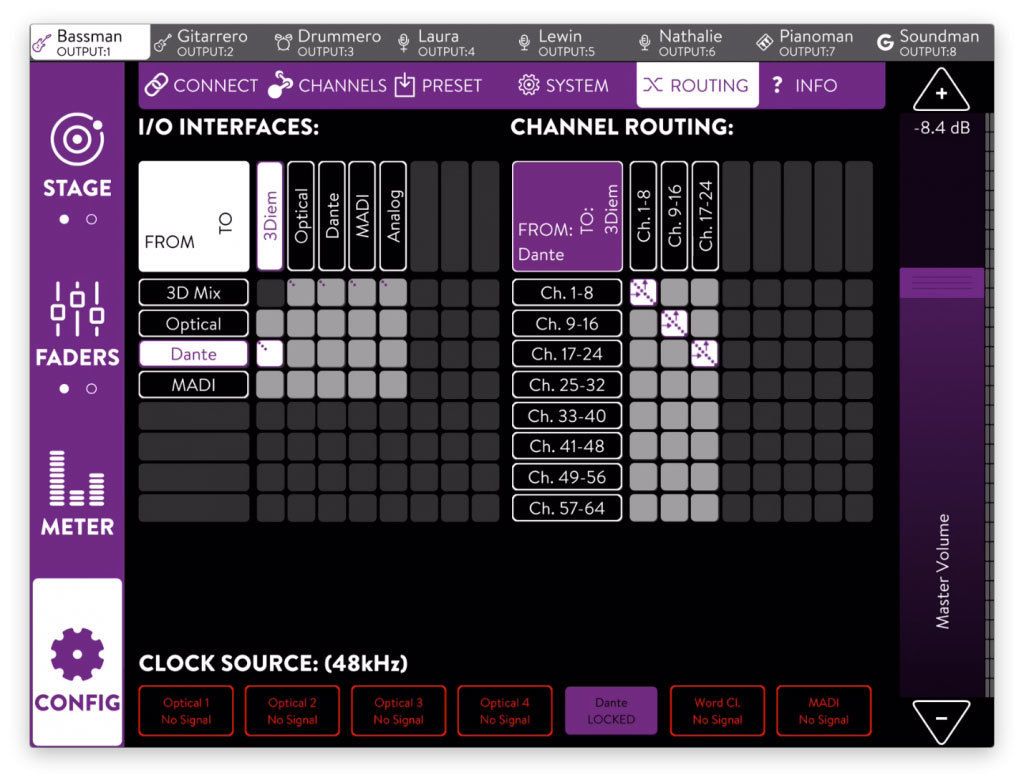

ルーティング設定の第一ステップとして、fabrikが入力したオーディオ信号を「3Diem」(I/O INTERFACES:の上の行)と呼ばれるオーディオプロセッサに接続します。下図の例では、3Dミックスをすべての使用可能な出力に送信しています。
Bildschirmfoto-2017-03-02-um-11.01

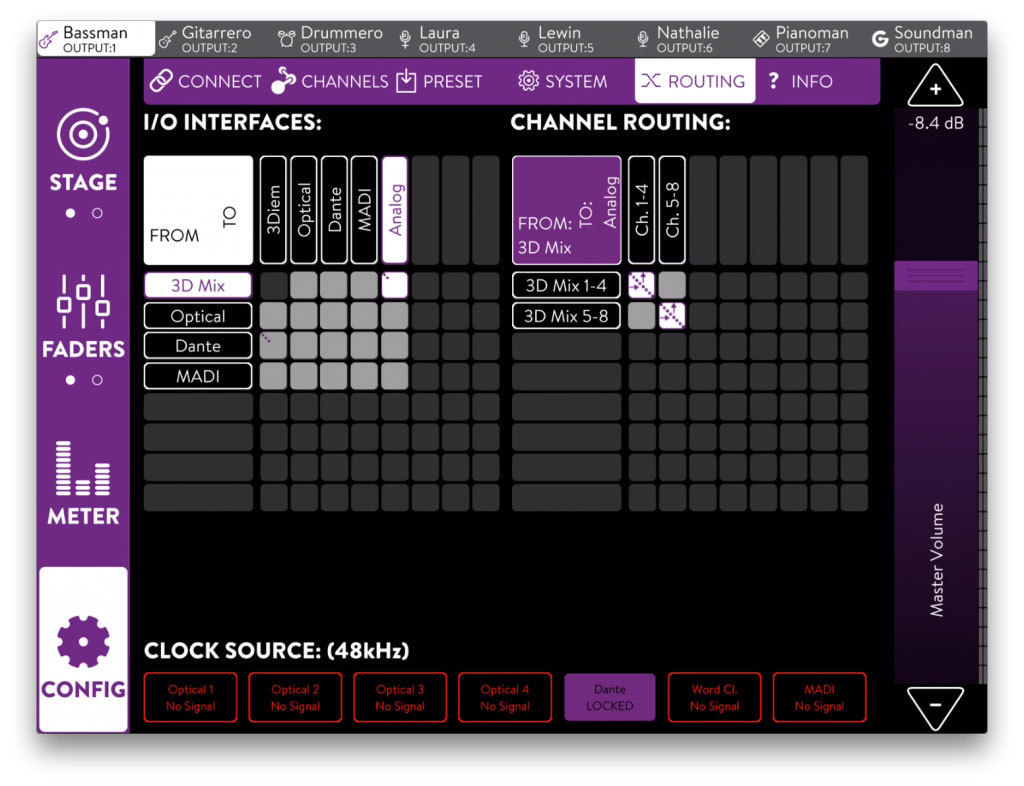

オーディオソースを「3Diem」へルーティングすると、ルーティングマトリックスの「ソース」側にある「3D Mix」から各ユーザーの3Dミックスを別の「シンク」へルーティングできます。下の図では例として3Dミックス1~8をアナログステレオ出力へルーティングしています。

※入力ソース(ADAT / Dante / MADI)は、3Dミックスを経由させずにオーディオシンク(ADAT / Dante / MADIおよびアナログステレオ出力)へルーティングすることも可能です。

Bildschirmfoto-2017-03-02-um-11.54

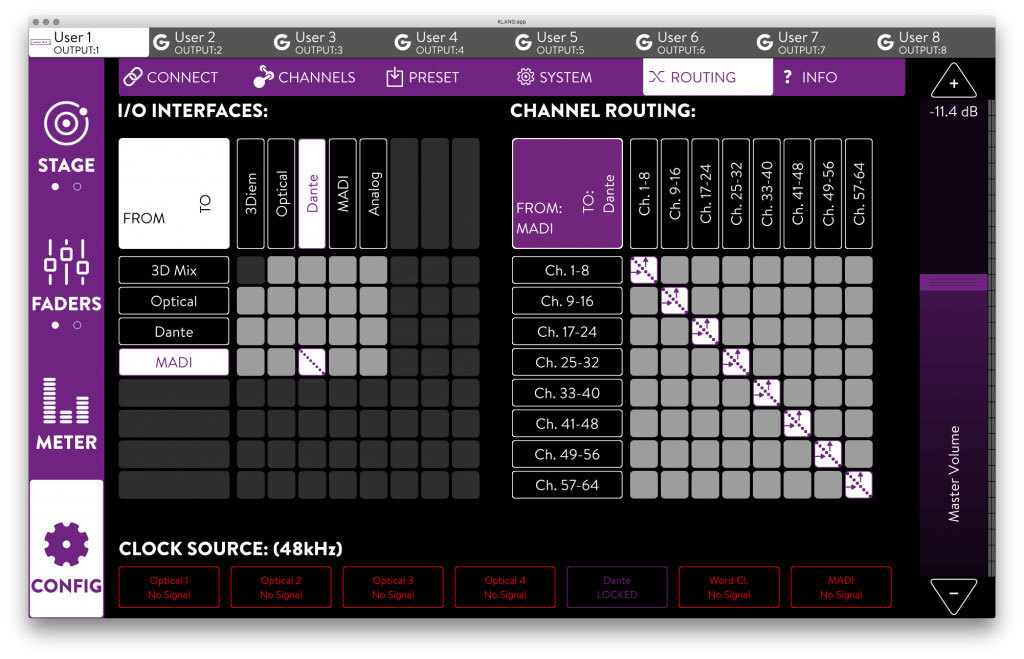

fabrikにはオプションとしてMADI BNCモジュールがあります。MADI BNCモジュールがfabrikに実装されている場合、「ROUTING」タブのルーティングマトリックス(I/O INTERFACES:側)に「MADI」が表示されます。

2番目のMADIポートは出力として初期設定されていますが、MADI入力ポートとして設定することができます(128 x 0 @ 48kHz 、64 x 0 @ 96kHz)。この構成では、ルーティング画面の「ソース」側にMADIが2つ表示され、「シンク」側には表示されません。

madi-routing-1024x659

入出力チャンネル構成、入力チャンネル数、および3Dインイヤーミックス数は、[CONFIG]メニューの[SYSTEM]タブに表示されます。

▼vier - ルーティングオプション

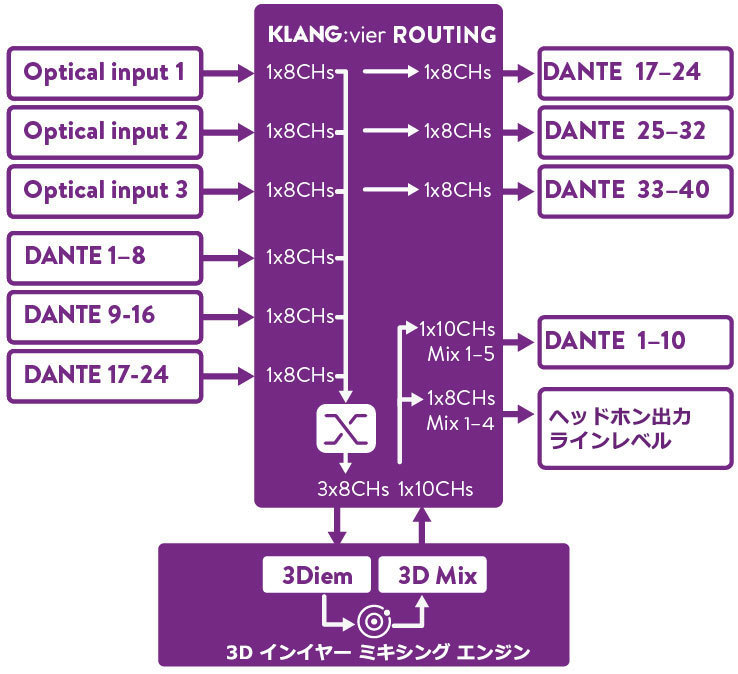

vierは、シングルサンプリングレートのみをサポートし、出力ルーティング構成は固定です。

matrix-router-klangvier-V2-01

vierでのルーティングはKLANG:fabrikよりもシンプルです。

「3Diem」への入力は、オプティカルとDanteから選択します。サンプリングレートとシンク設定を一致させれば、オプティカルとDanteを混合させた構成も可能です。

vier背面のヘッドホンアウトおよびSUB-Dアナログラインレベルで出力できる3Dミックスユーザーは合計4つになります。

アナログではなくDanteを出力先として選択した場合は、5つ全てのユーザー(10チャンネル)をDanteチャンネル1〜10へ出力できます。

※KOSバージョン2.2.6以降からはオプチカル入力をDanteネットワークへ直接ルーティングできます。


クロック設定

画面下部のクロック設定が正しいことを確認してください。1台のデバイスをクロックマスターとして使用し、そのマスターに他の全てのデバイスを同期させます。なお、デジタル出力は全てこのマスターに同期します。

リサンプリングは行われません。そのため、全ての入出力が同じサンプリングレートで、同期されている必要があります。クロックの状態によってテキストの色が変化します。テキストカラーとその色が示すクロックの状態は以下の通りです。
赤色 : 信号なし
黄色 : 異なるクロックの信号あり
紫色 : 同期の取れた信号あり

安定したクロックに同期された入力のみがミュート解除されます。クロックがロックされていない入力信号はイヤモニをしているアーティストの聴覚への突発的なダメージを避けるためにミュートされます。

クロックマスターは、「Optical 1」 ~「Optical 4」、「Dante」、「Word Cl.」(BNC)、「MADI」から選択できます。

vierでクロックソースとして使用できるのは「Optical」と「Dante」のみです。Danteを使用する場合、Danteをクロックマスターとして使用し、全てDanteネットワークに同期させることをお勧めします。そうすれば、Dante Controllerでクロックステータスを確認できます。外部デバイスをADATまたはBNC経由でfabrikに同期したい場合は、Danteをクロックマスターとして選択し、Dante controllerでサンプリングレート(44.1または48kHz)を指定します。さらに、Danteネットワークをこのクロックに同期させるために、Dante Controllerでこのデバイスを「Preferred Master」に指定し、「Enable Sync To External」を有効にすることを忘れないでください。Danteを使用するつもりがない場合もこの方法がお勧めです。
