EXT-VGA-2-DVISP
※メーカー生産完了品(2015.2)
後継機種:EXT-VGA-DVI-SC

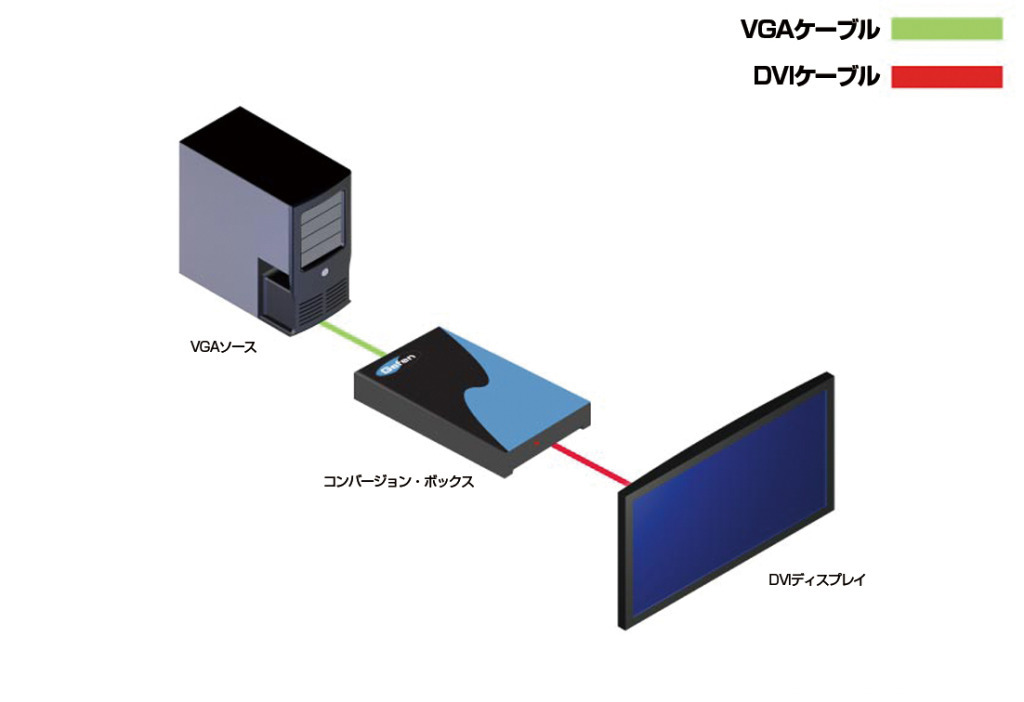

VGA信号をDVI-I 信号へ変換するVGA to DVIスケーラー




EXT-VGA-2-DVISP

EXT-VGA-2-DVISP EXT-VGA-2-DVISP


対応入出力フォーマット
▼操作方法
本体スイッチ


■ PC(RGBHV)、HDTV(YPbPr、YcbCr)の信号に変換。
■ フレームレート変換用のメモリーを48MB搭載。
■ DVI-I出力に対応。
■ 入力解像度を自動認識し出力。本体メニュー画面で出力解像度、リフレッシュレートの変更も可能。
■ ブライトネス、コントラスト、色合い、RGB レベル、H-V ポジションの調整可能(出力のみ)。
■ 最大対応解像度:1920×1200、2048×1080(2K)、1080p
■ 操作方法:本体スイッチ

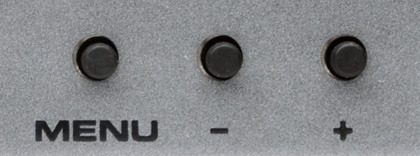

▼本体スイッチ部
EXT-VGA-2-DVISP

最大対応解像度 1920×1200、2048×1080(2K)、1080p
DVIビデオアンプ帯域 165MHz
VGAビデオアンプ帯域 350MHz
入力ビデオ信号 RGBHV:0.7Vp-p75Ω
HV:3-5Vp-pTTL
Y:1Vp-p75Ω
Pb/Cb、Pr/Cr:0.7Vp-p75Ω
水平周波数範囲 15~70kHz
垂直周波数範囲 30~170Hz
入力DDC信号 5Vp-p(TTL)

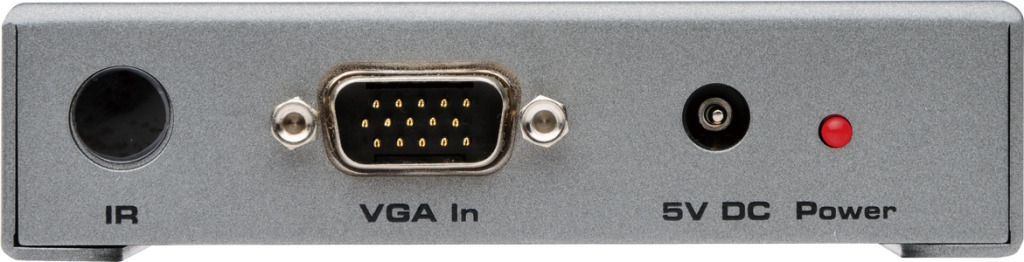

ビデオ入力端子 VGA HD-15(オス)×1

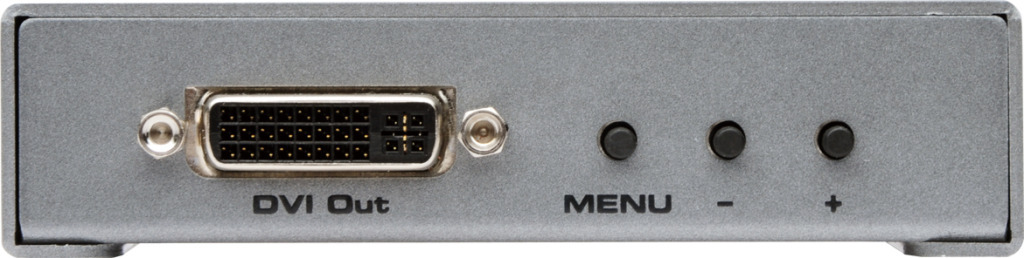

ビデオ出力端子 DVI-I(29ピン、メス、DVI-D信号のみ)×1
電源 DC5V、最大10W
寸法・質量 W104×H26×D150mm(※)、300g
梱包内容 本体、VGAケーブル(1.8m、M-F)×1、電源アダプター×1

※突起部除く
EXT-VGA-2-DVISP
▼取扱説明書
427KB427KB


▼仕様書
PDFファイル53KB  DXFファイル89KB
