EXT-UHD-LANS-TX(送信機)
EXT-UHD-LANS-RX(受信機)

4K HDMI,RS-232, IR,音声をネットワーク経由で延長・配信する4K UHD対応OverIP延長機

EXT-UHD-LANS-TX   108,000円(税抜 100,000円) [送信機]
EXT-UHD-LANS-RX   108,000円(税抜 100,000円) [受信機]

HDCP2.2/1.4Syner-G4K@60Hz

EXT-UHD-LANS-TX

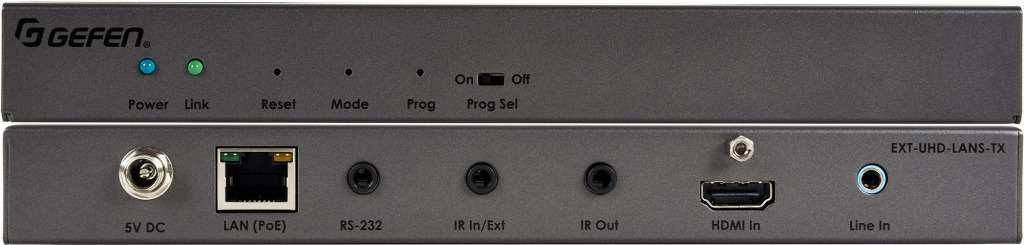

▲EXT-UHD-LANS-TX

EXT-UHD-LANS-RX
▲EXT-UHD-LANS-RX


▼対応信号:HDMI TOSLINK 3.5mmステレオミニ RS-232 IR
▼コントロール:Syner-G WebGUI | 本体スイッチ


■ ギガビットローカルネットワークに接続して、HDMI、IR、RS-232などを延長・分配。
■ 複数の送信機、受信機を同一ネットワーク内で使用することで、マトリクス出力が可能。
■ 異なるビデオフォーマット(DVI、VGA、DP)のOver IPと混在して、相互にフォーマット変換が可能。
■ 最大対応解像度
   送信機入力:4K@60Hz(4:2:0)
   受信機出力:4K@30Hz(4:4:4)
■ HDMI対応:HDR、HDCP2.2/1.4、Deep Color、Lip-Sync、非圧縮LPCM7.1chデジタルオーディ オ、7.1ch HBRデジタルオーディオ(Dolby Atmos、Dolby TrueHD、DTS:X、DTS-HD Master Audio)
■ DVI~HDMI変換ケーブル(別売)を使用することで、DVIソース機器とDVIディスプレイを使用可能。 最大1080pフルHD、1920×1200(WUXGA)に対応。
■ 最大16×16のビデオウォールを構成。縦横の接続台数は自由に設定可能。
■ スケーラー機能搭載でさまざまなコンテンツやディスプレイにも対応。
■ ひとつのネットワーク内に、送信機は最大39,900台、送受信機合わせて最大65,000台を設置可能。 ※使用環境により変わります。
■ 受信機にはオーディオ・ディエンベデッダー機能を内蔵。
■ 802.3af PoE規格に準拠。
■ 受信機に2ポートのギガビットスイッチを装備し、このうち1ポートがPoEに対応。。


▼システム要件
・マルチキャスト(IGMP)、8k以上のジャンボフレームに対応し、これらの機能を有効にしたギガビット対応のL2スイッチが必要です。
送信機:108,000円(税抜 100,000円)   受信機:108,000円(税抜 100,000円)
■EXT-UHD-LANS-TX(送信機)
  • 送信機本体
  • 3.5mmステレオミニ~DBアダプター(M-F)×1
  • IRエミッター(EXT-IREMIT)×1
  • ゴム足×4
  • ラックマウントトレイ(EXT-RACK-1U-GRY)用ネジ×4
  • L型取付金具一式
  • 電源アダプター(EXT-PS526AIP-LP-6)×1
■EXT-UHD-LANS-RX(受信機)
  • 受信機本体
  • 3.5mmステレオミニ~DBアダプター(M-F)×1
  • IR延長受光部(EXT-RMT-EXTIRN)×1
  • ゴム足×4
  • ラックマウントトレイ(EXT-RACK-1U-GRY)用ネジ×4
  • L型取付金具一式
  • 電源アダプター(EXT-PS54AULPN-6)×1

■EXT-UHD-LANS-TX(送信機)
最大対応解像度 4K@60Hz(4:2:0)
ビデオ端子 HDMI Type A(19 ピン、メス、MonoLOK)×1
音声入力端子 3.5mm ステレオミニ×1( ライン)
RS-232端子3.5mmステレオミニ(メス)×1
※付属のDB-9アダプター使用
IR In/Ext端子 3.5mm ステレオミニ×1
IR出力端子3.5mm モノラルミニ×1
イーサネット端子 RJ-45(シールド、PoE)×1
電源 DC5VまたはPoE
寸法・質量 W214×H25×D123mm※、約720g

■EXT-UHD-LANS-RX(受信機)
最大対応解像度 4K@30Hz(4:4:4)
ビデオ端子 HDMI Type A(19 ピン、メス、MonoLOK)×1
音声出力端子 3.5mm ステレオミニ×1( ライン)
オプティカル出力端子 TOSLINK×1
RS-232端子3.5mmステレオミニ(メス)×1
※付属のDB-9アダプター使用
IR In/Ext端子 3.5mm ステレオミニ×1
IR出力端子3.5mm モノラルミニ×1
イーサネット端子 RJ-45(シールド)×1、RJ-45(シールド、PoE)×1
電源 DC5VまたはPoE
寸法・質量 W214×H25×D123mm※、約720g

※突起部含まず

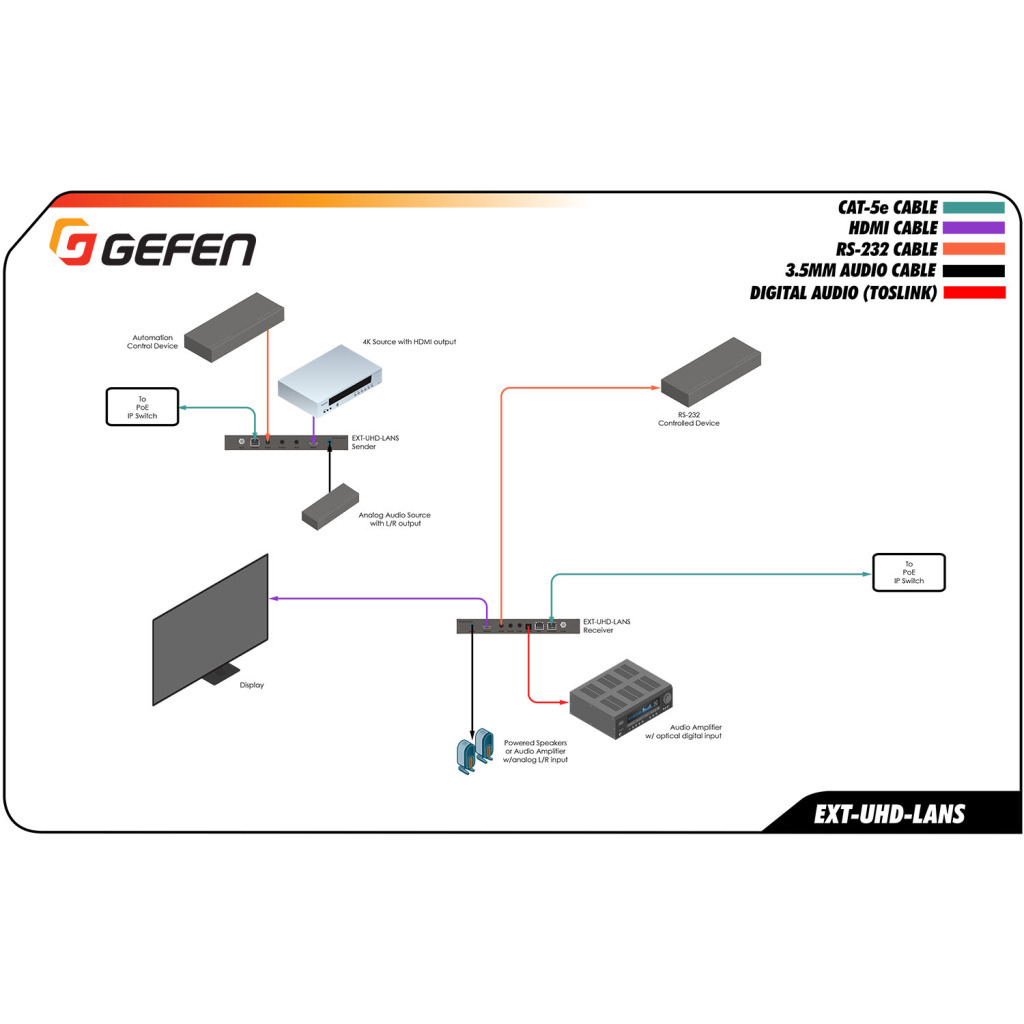

EXT-UHD-LANS接続例
▼取扱説明書
準備中です。

▼仕様書
準備中です。
