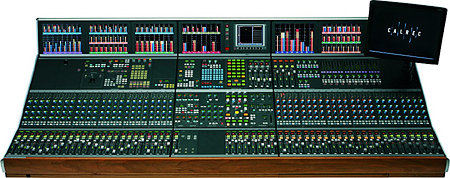

ALPHA with Bluefin
ALPHA with Bluefin デジタルミキシングコンソール
オープンプライス
揺るぎない信頼性と卓越した音質。
高品位放送局用デジタルミキシングコンソール。
放送局用途に求められる高い信頼性と卓越した音質を提供する、CALRECデジタルミキシングコンソールです。コンソール中枢部にはクラス最高水準のリダンダントシステムを搭載し、生放送・中継用途に適した極めて高い信頼性を獲得。フェーダーやポット、スイッチの配置や配色を磨き上げ高い視認性を獲得したコンソールは、アナログコンソールに近い直感的な操作性を実現しています。
特長
- 最大96×2レイヤーフェーダー
- 最大480系統の信号経路（162ステレオ+156モノ）
- 4メイン出力（5.1サラウンド、LCRS、ステレオ、モノ）
- 8グループ出力（5.1サラウンド、ステレオ、モノ）
- 20AUX出力（最大20モノラルから10ステレオを2チャンネル単位で自由に設定）
- 48マルチトラック出力
- 4ワイルドコントロールポット（ALTワイルドスイッチにて最大8種類の機能を制御可能）
Bluefin Digital Console Technologyの詳細
仕様
| デジタル入力 | |
| フォーマット | AES/EBU(AES 3) 24bit SPDIF(IEC958 Type 2)信号にも対応 |
| インターフェース | 110Ω、トランスバランス、XLR、5Vp-p 75Ω、アンバランス、BNC、1Vp-p |
| SRC | 24bit 全デジタル入力で切り替え可能 |
| SRC THD+N | -117dB＠1kHz、0.00014％ |
| デジタル出力 | |
| フォーマット | AES/EBU(AES 3) 24bit |
| インターフェース | 110Ω、トランスバランス、XLR、4Vp-p(110Ω負荷時) 75Ω、アンバランス、BNC、1Vp-p(75Ω負荷時) |
| アナログ入力(※1) | |
| ADコンバーター | 24bit |
| 入力形式 | 電子バランス |
| 入力インピーダンス | マイクゲイン：1kΩ以上 ラインゲイン：10kΩ |
| 感度 | マイク/ライン入力カード：+18/-78dB ライン入力カード：+18/-24dB |
| S/N比 | -126dB（150Ωソース） |
| 歪率 | 0.003％以下、-1dBFS＠1kHz 0.006％以下、-20dBFS＠1kHz 0.3％以下、-60dBFS＠1kHz |
| ヘッドルーム(※2) | 最大36dB |
| 周波数特性 | マイク/ライン入力カード：20Hz～20kHz、+/- 0.5dB |
| 入力CMR(Common Mode Rejection) | ライン入力：70dB以上 マイク入力：75dB以上 |
| アナログ出力(※3) | |
| DAコンバーター | 24bit |
| 出力形式 | 電子バランス |
| 出力インピーダンス | 40Ω以下 |
| 歪率 | 0.006％以下、-1dBFS＠1kHz 0.003％以下、-20dBFS＠1kHz 0.3％以下、-60dBFS＠1kHz |
| 周波数特性 | 20Hz～20kHz 、+/- 0.25dB |
| パフォーマンス | |
| デジタル入力～デジタル出力（AES/EBU）歪率 | 0.002％以下、-1dBFS、20Hz～10kHz |
| デジタル入力～デジタル出力（SRC）歪率 | 0.0002％以下、-1dBFS、20Hz～10kHz |
| アナログ入力～アナログ出力、周波数特性 | 20Hz～20kHz、+/- 0.5dB |
| シンク(※4) | |
| 48kHzシンク | NTSC/PALビデオ TTLワードシンク AES/EBUデジタル入力に同期 内部シンク |
(※2) アナログ入力のプリフェーダーヘッドルームは+24～+36dBの間を2dBステップで調節可能。
(※3) アナログ出力0dBFSは入力設定を1kΩ以上に適合。
(※4) 内部シンクに加え、最大5個の外部シンクソースをプリセット可能。一つ目のソースが使用不可となった場合、次のソースへ自動切り替え。
